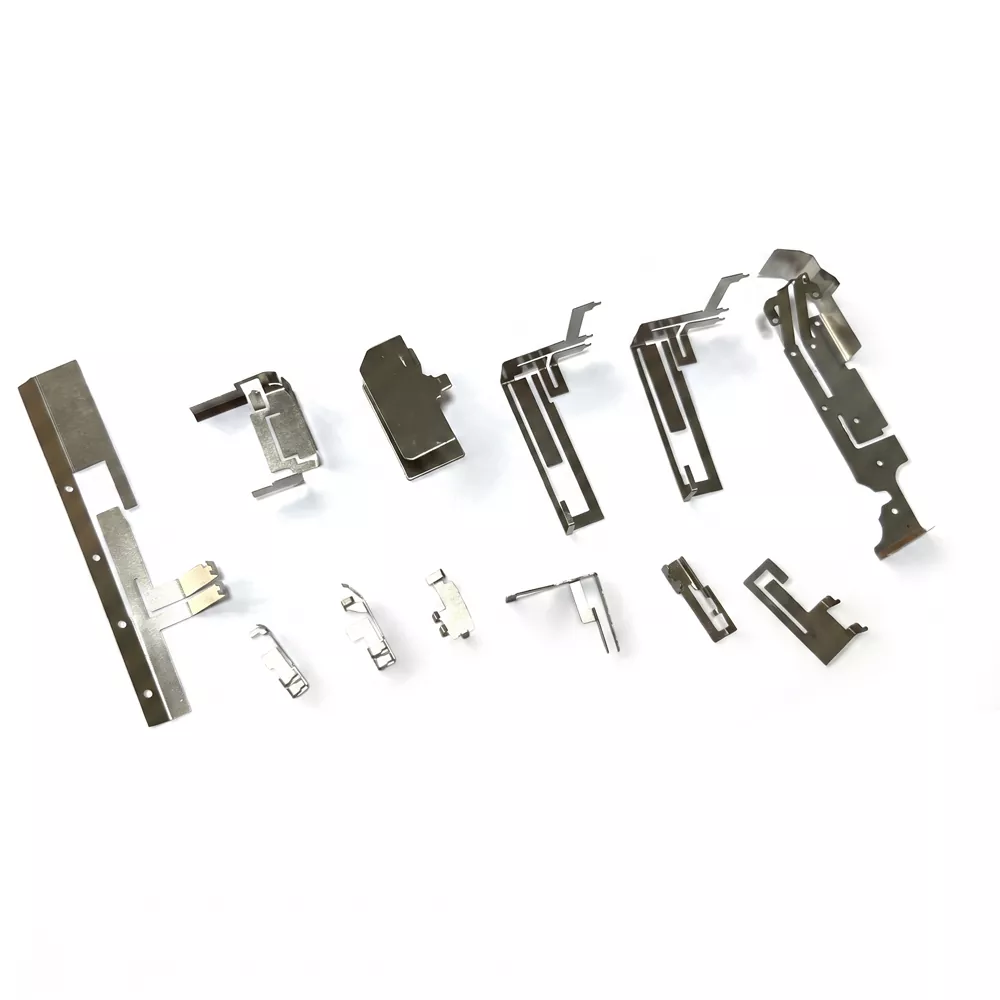

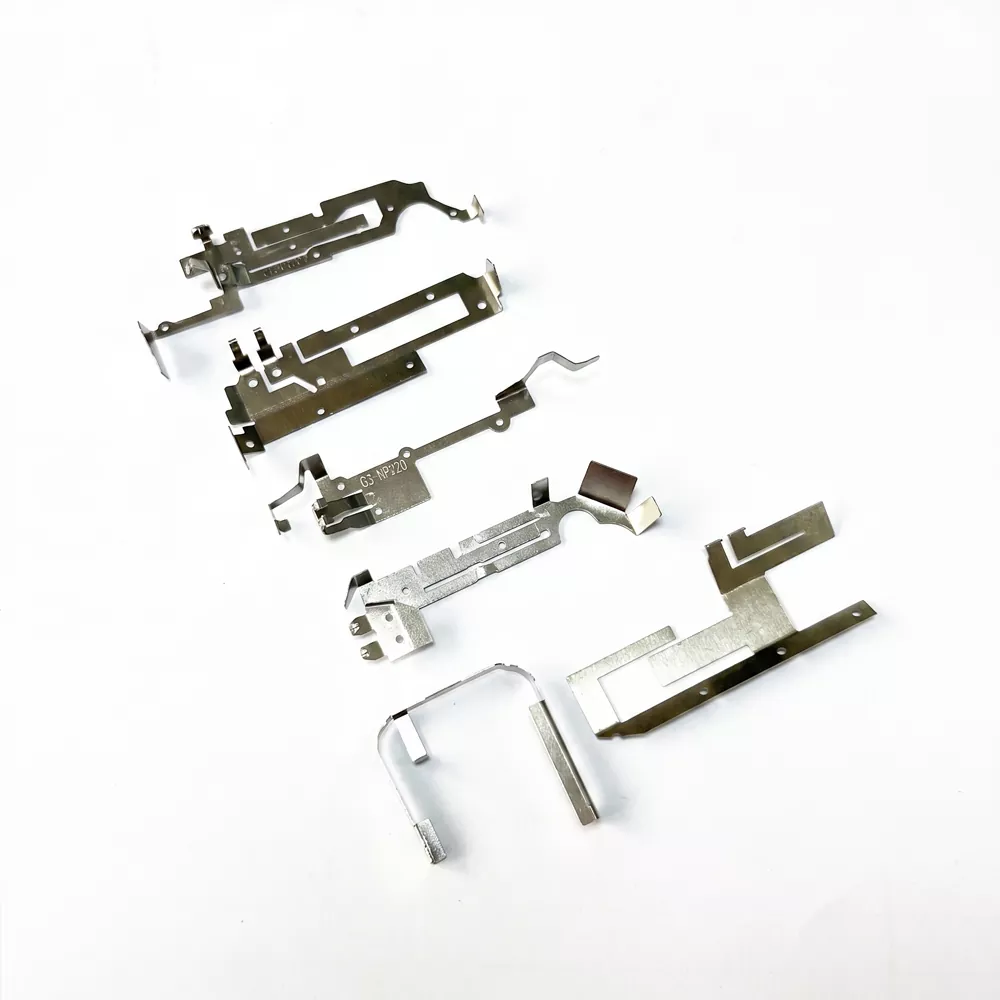

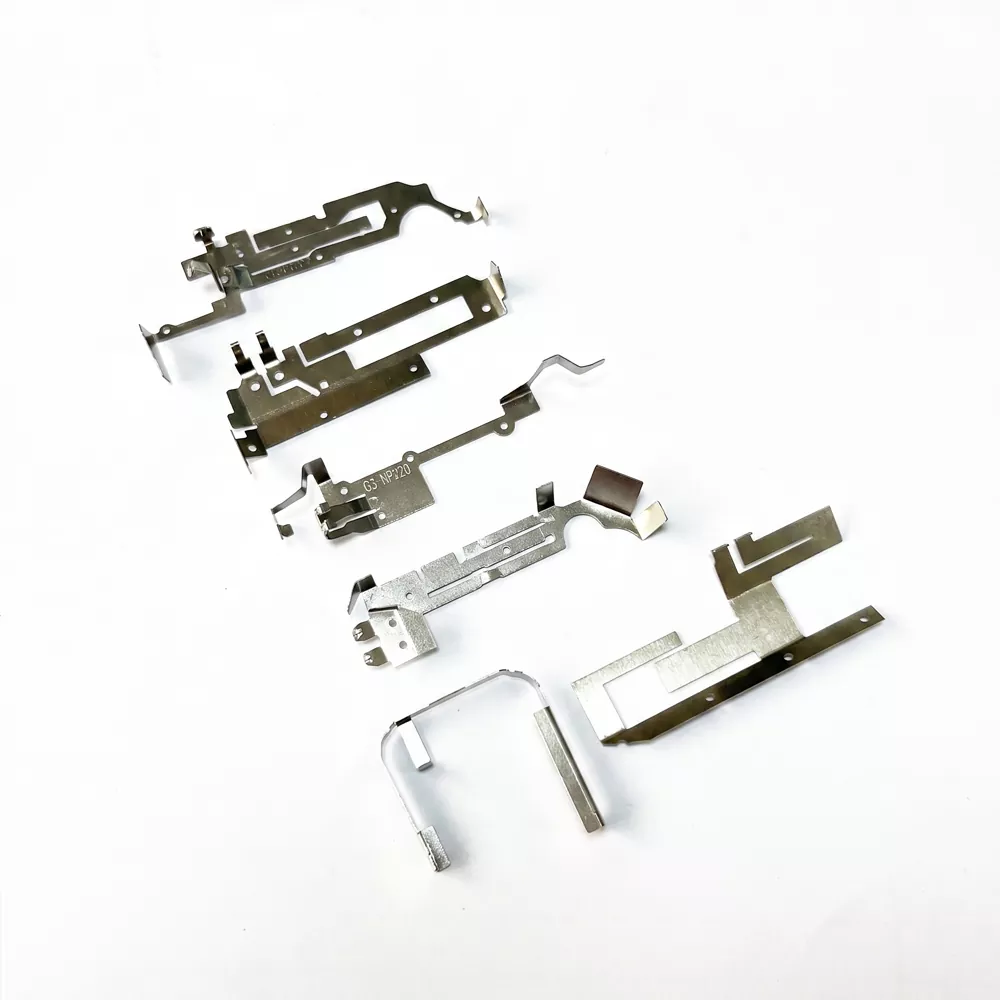

Antenna Stampa Miotail

Is comhpháirt RF é Antenna Stampa Miotail a mhonaraítear as cruach dhosmálta ultra-tanaí (cosúil le SUS301 nó SUS304) nó cóimhiotal copair ag baint úsáide as próiseas stampála cruinneas. De ghnáth níos lú ná 1 mm ar tiús, tá sé deartha chun cloí go dlúth le dromchlaí gléasanna cuartha nó neamhrialta, rud a fhágann go bhfuil sé oiriúnach do tháirgí leictreonacha dlúth.

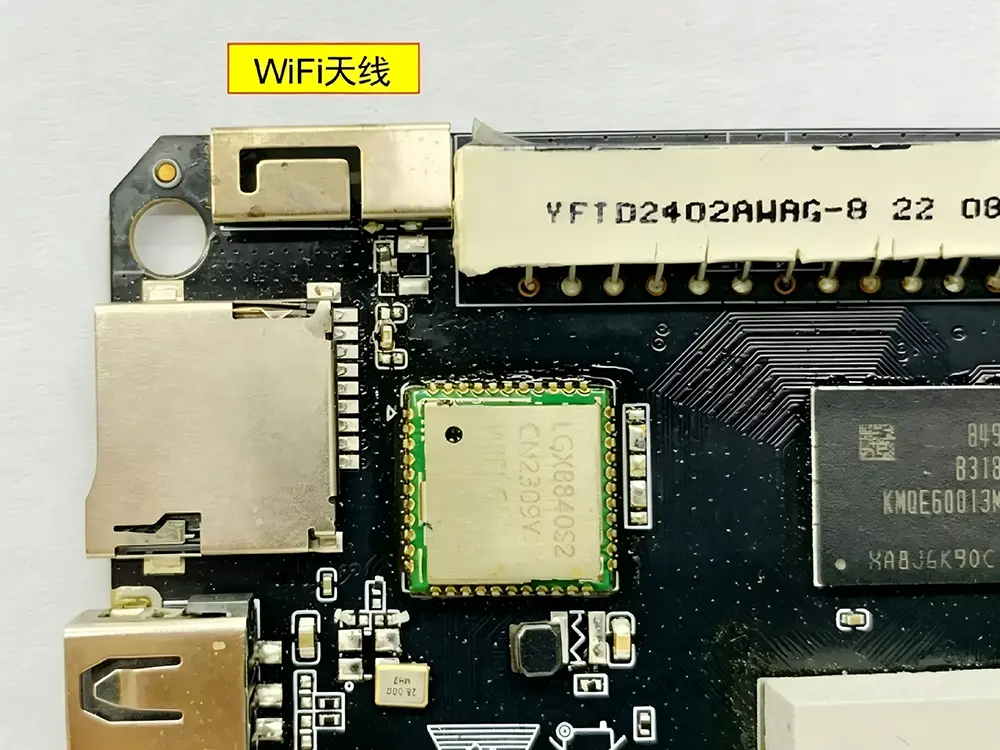

Feidhmíonn an t-antenna seo trí athshondas leictreamaighnéadach a ghineann a chéimseata miotail deartha go cúramach. Le linn na suiteála, brúitear na bunphointí teagmhála ar chríochfoirt antenna PCB, rud a chruthaíonn nasc iontaofa leictreach gan sádráil. Cinntíonn struchtúr teagmhála an earraigh tarchur comhartha cobhsaí agus é ag ionsú strus meicniúil trí dhífhoirmiú leaisteacha, ag tacú le marthanacht fhadtéarmach faoi choinníollacha cóimeála agus creathadh arís agus arís eile.

Croí-Sonraíochtaí Teicniúla

Tá an Antenna Stampa Miotail deartha le haghaidh feidhmchláir RF dlúth le impedance rialaithe agus feidhmíocht teagmhála meicniúil cobhsaí.

Standardized Test Conditions

Chun comhsheasmhacht sonraí a áirithiú, déantar na paraiméadair RF agus meicniúla go léir a thomhas faoi na coinníollacha caighdeánaithe seo a leanas:

Tomhas Impedance & VSWR

Tástáilte ag baint úsáide as Anailíseoir Líonra Veicteoir calabraithe (VNA) le córas tagartha 50Ω.

Timpeallacht Feidhmíochta RF

Tomhais a dhéantar i dtimpeallacht shaorspáis nó leath-anechoic le plána talún tagartha caighdeánach.

Tástáil Teagmhála Meicniúla

Tá antenna suite ar leagan amach caighdeánach ceap PCB le airde teagmhála sainithe agus fórsa brúigh rialaithe.

Coinníoll Tomhais Minicíochta

Measúnú ar mhinicíocht an ionaid tar éis é a shuiteáil in imfhálú feiste ionadaíoch chun éifeachtaí díchoigeartaithe a chur san áireamh.

Coinníoll Tástála Teochta

Rothaíocht theirmeach déanta ó -40 ℃ go + 85 ℃ faoi mhonatóireacht leictreach leanúnach.

Gléasanna Infheidhme agus Cásanna Feidhmchláir

Príomhphointe Díolacháin: Cén Fáth a Roghnaítear Antenna Earraigh Crua-earraí?

Dearadh Spás-Éifeachtach

Féadann a struchtúr ísealphróifíle cloí le dromchlaí cuartha nó neamhrialta, ag cuidiú leis an spás inmheánach a uasmhéadú le haghaidh cadhnraí agus comhpháirteanna eile.

Tionól Costas-Éifeachtach

Cuireann an nasc preas-oiriúnach le teagmhálacha PCB deireadh le próisis sádrála, ag laghdú am tionóil agus costas déantúsaíochta i dtáirgeadh mais.

Marthanacht Mheicniúil

Coinníonn an struchtúr teagmhála leaisteacha feidhmíocht leictreach cobhsaí faoi chreathadh, turraing, agus strus meicniúil arís agus arís eile.

Accurate Positioning Design

Cinntíonn poill ailíniú stampáilte (cruinn agus sliotánáilte) suíomh beacht idir an pointe beatha antenna agus an PCB le linn cóimeála uathoibrithe.

Treoir Suiteála agus Moltaí Innealtóireachta

Soláthraíonn Shenzhen Qianmu Communication Technology Co., Ltd na treoirlínte suiteála seo a leanas chun feidhmíocht optamach an Antenna Stampa Miotail a chinntiú in iarratais ar leibhéal an chórais.

1. Dearadh Suímh

Dear ar a laghad dhá pholl ailínithe ar an struchtúr antenna: poll ciorclach amháin don phríomhshuíomh agus poll fadaithe amháin le haghaidh ailíniú tánaisteach. Ba cheart go mbeadh an spásáil leordhóthanach chun cobhsaíocht mheicniúil a chinntiú le linn tionóil.

2. Ceanglais Imréitigh

Coinnigh an eilimint radiating saor ó na comhpháirteanna miotail máguaird agus ábhair seoltaí. Ba cheart crios ceart glanta a choinneáil chun an tionchar a bhíonn ag struchtúir in aice láimhe a íoslaghdú. Is féidir fosúchán greamaitheach a úsáid le haghaidh gléasta cobhsaí.

3. Rialú Brú Teagmhála

Ba cheart an fórsa teagmhála idir críochfort an earraigh agus an eochaircheap beatha PCB a rialú laistigh den raon meicniúil sonraithe. D'fhéadfadh brú neamhleor difear a dhéanamh do chobhsaíocht teagmhála RF, agus d'fhéadfadh dífhoirmiúchán buan an struchtúir teagmhála a bheith mar thoradh ar bhrú iomarcach.

4. Tiúnadh Leibhéal an Chórais

Tar éis cóimeáil isteach sa gléas deiridh, féadfaidh feidhmíocht antenna athrú mar gheall ar chúpláil leis an imfhálú agus comhpháirteanna máguaird. Moltar tiúnadh deiridh ag baint úsáide as anailísí líonra veicteora (VNA) chun cruinneas athshondais a chinntiú ag leibhéal an chórais.

Conas Antenna Earraigh Crua-earraí Ceart a Roghnú?

Agus Antenna Stampa Miotail á roghnú, ba cheart meastóireacht a dhéanamh bunaithe ar na príomhfhachtóirí dearaidh seo a leanas:

Spás Gléas atá ar Fáil

Tomhais spás inmheánach an imfhálú agus roghnaigh antenna le fad, leithead agus tiús cuí chun a chinntiú go bhfuil oiriúnach meicniúil cuí.

Minicíocht Oibriúcháin agus Bandaleithid

Sainmhínigh an sprioc-bhanna cumarsáide (m.sh., bannaí IoT wifi, Bluetooth, nó fo-GHz). Maidir le dearaí caolbhanda, is féidir feidhmíocht antenna a mhionchoigeartú trí choigeartú struchtúrach le linn na forbartha.

Timpeallacht Iarratais

Le haghaidh úsáide feithicleach, lasmuigh nó tionsclaíoch, moltar roghnú ábhar cosúil le SUS304 agus plating dromchla chun friotaíocht creimeadh agus cobhsaíocht teochta a fheabhsú.

PCB agus Dearadh Tionóil

Cinntigh ailíniú ceart an phointe beathaithe ar an PCB. Roghnaigh struchtúr gléasta oiriúnach (dearadh preas-oiriúnach nó earrach teagmhála) chun comhsheasmhacht cóimeála agus toradh mais tháirgeadh a fheabhsú.

Cén fáth Roghnaigh Shenzhen Qianmu Communication Technology Co., Ltd.

Díríonn Shenzhen Qianmu Communication Technology Co., Ltd ar dhearadh agus ar tháirgeadh réitigh Antenna Stampa Miotail le haghaidh gléasanna gan sreang, ag tacú le forbairt OEM / ODM agus struchtúir antenna saincheaptha le haghaidh feidhmeanna RF éagsúla.

Cumas Déantúsaíochta Inmheánach

Déantar cruinneas stampála agus uirlisí a rialú go hinmheánach, ag cinntiú comhsheasmhacht táirgthe cobhsaí agus aschur inscálaithe.

Saincheapadh Feidhmchláir

Is féidir struchtúir antenna a choigeartú i gcéimseata, leaisteachas, agus le cóireáil dromchla chun riachtanais éagsúla feiste agus imfhálú a mheaitseáil.

Process-Level Quality Control

Déantar iontaofacht mheicniúil agus feidhmíocht RF a fhíorú ar fud na táirgeachta, lena n-áirítear cobhsaíocht teagmhála agus seiceálacha comhsheasmhachta leictreach.

Tacaíocht Innealtóireachta Le linn Forbartha

Tá cúnamh teicniúil ar fáil ó fhréamhshamhail go olltáirgeadh, lena n-áirítear treoir chomhtháthaithe ag leibhéal PCB agus córas.

CCanna

C1: Cén chaoi a bhfuil éifeachtacht comhartha an antenna gearrthóg miotail?

A: Mar gheall ar a mhéid dlúth, is gnách go mbíonn an éifeachtúlacht idir 30% agus 50%. Tá sé oiriúnach le haghaidh feidhmchláir ghearr-raoin agus íogair ó thaobh costais ar nós feistí baile cliste. Maidir le riachtanais fadraoin, soláthraíonn Qianmu Communications réitigh antenna optamaithe freisin.

C2: Cad ba cheart dom a dhéanamh má tá an lug sádrála brúite ar an PCB agus go bhfuil an teagmháil lag?

A: Cinntigh airde ceart ceap PCB agus brú daingneáin chuí le linn tionóil. Tá struchtúr an earraigh deartha le haghaidh teagmhála cobhsaí, agus déantar tástáil chaighdeánach roimh an loingsiú.

C3: An dtacaíonn tú le sampláil bhaisc bheaga?

A: Tacaíocht iomlán. Mar sholáthraí gairmiúil Antenna Stampa Miotail, tuigimid na ceanglais le linn na céime T&F agus tairgimid seirbhísí fréamhshamhla solúbtha chun cabhrú leat do bhailíochtú tionscadail a chur chun cinn go tapa.

C4: Cad a dhéanann difear do fheidhmíocht Antenna Stampa Miotail?

 A: Tá tionchar ag an bhfeidhmíocht go príomha ar leagan amach PCB, méid na talún, miotail máguaird, agus struchtúr imfhálú.

C5: Cén fáth a athraíonn minicíocht tar éis a shuiteáil?

A: Is féidir le timpeallacht miotail agus le hábhair tithíochta athshondas a dhí-mholadh, rud a éilíonn tiúnadh deiridh ar leibhéal an chórais.

C6: Cad is cúis le droch-fheidhmíocht teagmhála?

A: D'fhéadfadh go gcuirfeadh airde ceap PCB mícheart nó brú earrach neamhleor isteach ar chobhsaíocht leictreach.

C7: An dtacaíonn tú le fréamhshamhlú? A: Sea, tacaítear le táirgeadh samplach agus le saincheaptha i mbaisceanna beaga le haghaidh bailíochtú T&F.
