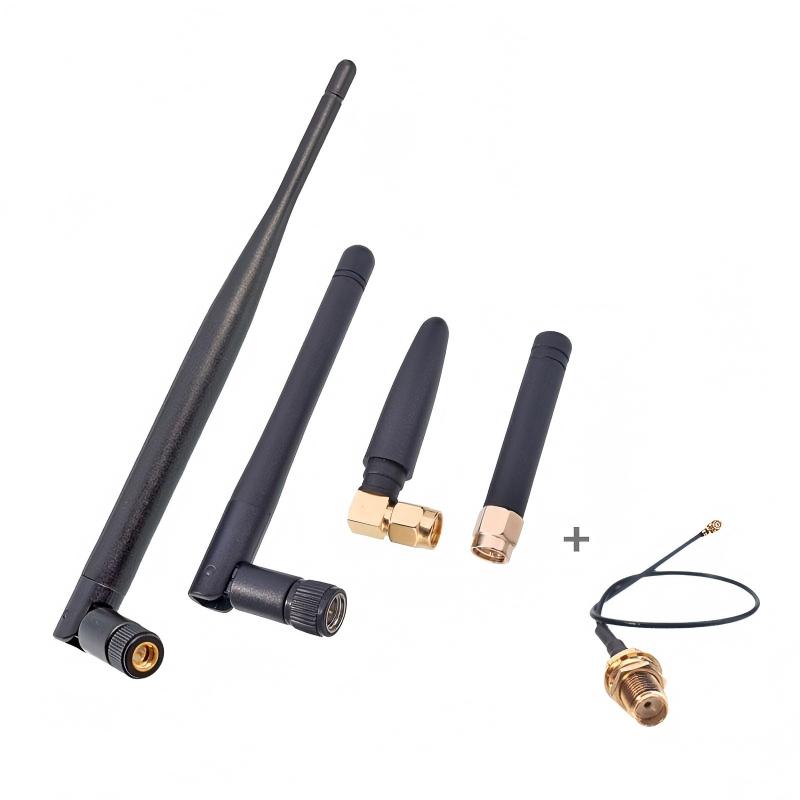

Cad é go díreach antenna lacha rubair?

A antenna lacha rubair(ar a dtugtar antenna rubair nó antenna lacha rubair) beag coitiantaomni antennaainmnithe as a ciseal cosanta seachtrach rubair nó plaisteach. Úsáidtear go forleathan é i bhfeistí cumarsáide gan sreang mar walkie-talkies, ródairí gan sreang, raidiónna gluaisteán, agus feistí IoT. Míníonn Qianmu Communications a phríomhthréithe agus a phrionsabail oibre:

1. Struchtúr agus Gnéithe Deartha

Ábhair sheachtracha:

Tá an ciseal seachtrach déanta as rubar solúbtha / sileacain (tá cuid acu plaisteach crua), ag soláthar cosaint fhisiciúil ar nós uiscedhíonta, friotaíocht turrainge, agus friotaíocht creimeadh.

Is gnách go mbíonn an dath dubh, agus tá roinnt roghanna saincheaptha ar fáil i dathanna eile (mar shampla bán nó oráiste).

Struchtúr inmheánach:

Croí-radaitheoir: Sreang miotail créachta bíseach inmheánach (copar nó cruach) folaithe laistigh, ag feidhmiú mar eilimint radiating an antenna.

Ciorcad meaitseála bonn: Is féidir ciorcad meaitseála beag (cosúil le toilleoir nó ionduchtóir) a chomhtháthú ag an mbun chun impedance a bharrfheabhsú (50Ω de ghnáth) le haghaidh meaitseáil gléas.

Ceanglóir: Úsáidtear comhéadain RF coitianta ar nós SMA, RP-SMA, agus TNC ag an mbun, rud a ligeann nasc scriú díreach le trealamh.

Cruth: sorcóireach nó cónúil, go hiondúil 5–20 cm ar fad (ag brath ar an mbanda minicíochta oibriúcháin), le trastomhas de thart ar 0.5–2 cm.

2. Prionsabal Oibriúcháin agus Tréithe Leictreacha

Prionsabal Radaíochta: Feidhmíonn an sreang bíseach inmheánach go bunúsach mar antenna monopole giorraithe, agus a fad leictreach síneadh tríd an struchtúr bíseach, rud a chumasaíonn athshondas ag an mbanda minicíochta sprice (cosúil le 433 MHz nó 2.4 GHz) in ainneoin a thoisí fisiceacha beaga.

Radaíocht omnitreoch: Nuair a shuiteáiltear go hingearach é, soláthraíonn sé radaíocht aonfhoirmeach sa treo cothrománach ag 360 °, le gnóthachan níos ísle sa treo ingearach.

Clúdach banna

1. Aon-bhanna: Deartha go sonrach le haghaidh banna minicíochta ar leith (m.sh., GPS 1.5GHz, 4G 1.8GHz).

2. Ilbhanna: Tacaíonn sé le minicíochtaí iomadúla (m.sh., ag clúdach UHF 400 MHz agus 2.4 GHz ag an am céanna) trí dhearadh bíseach nó ionduchtach deighilte.

3. Buntáistí Croí

Marthanacht fhisiciúil:

Tá an cásáil rubair bend-resistant agus uiscedhíonach (go hiondúil rátáil IP67), rud a fhágann go bhfuil sé oiriúnach d'iarratais lasmuigh nó soghluaiste (cosúil le feistí feithicleach agus láimhe).

Éasca le suiteáil:

Ceangail an comhéadan gléas go díreach gan socrú casta.

Costas íseal:

Tá costais íseal ag táirgeadh mais thionsclaíoch.

Éadrom:

De ghnáth meáchan níos lú ná 50 gram, rud a fhágann go bhfuil sé oiriúnach le haghaidh gléasanna iniompartha.

4. Cásanna Iarratais tipiciúla

Leictreonaic Tomhaltóra:

Ródaire baile (Wi-Fi 2.4GHz/5GHz), cluasáin Bluetooth, braiteoirí baile cliste.

An t-antenna rubair dubh inscortha ar bharr an ródaire TP-Link.

Cumarsáid Gairmiúil Gan Sreang:

Raidió déthreo (banna UHF/VHF), raidió gléasta ar fheithicil, agus aeróg tarchuir físe drone.

Idirlíon na Rudaí (IoT):

antenna modúl NB-IoT/LoRa, críochfort suite GPS.

Trealamh tionsclaíoch:

cianrialtáin thionsclaíocha (craenacha, AGVanna), nóid líonra braiteora.

5. Teorainneacha agus Breithnithe

Éifeachtúlacht níos ísle:

Mar gheall ar shrianta miniaturization, is gnách nach mbíonn an éifeachtúlacht radaíochta ach 30%–60% (i gcomparáid le breis is 80% d’aintíní lánmhéide).

Gnóthachan teoranta:

Is é an toradh a bhíonn ar shaintréithe gnóthachain íseal ná achair tarchurtha níos giorra (mar shampla, clúdaíonn ródairí Wi-Fi le haintéin dépholach raon ≤50 méadar de ghnáth).

Mothú suíomh suiteála:

Ní mór é a shuiteáil go hingearach chun omnidirectionality a chinntiú; díghrádaítear an fheidhmíocht nuair atá sé gar do dhromchlaí miotail (éifeacht eitleán talún).

Banna minicíochta seasta:

Ní féidir minicíocht a choigeartú tar éis an mhonarcha a fhágáil; tá gá le roghnú múnla beacht de réir banna minicíochta trealaimh.

6. Moltaí Roghnúcháin agus Úsáide

Banda minicíochta meaitseála:

Deimhnigh banna minicíochta oibriúcháin an fheiste (m.sh., 315 MHz, 868 MHz, 2.4 GHz) agus roghnaigh an t-antenna athshondach comhfhreagrach.

Comhoiriúnacht an chomhéadain:

Fíoraigh cineál comhéadan an ghléis (m.sh., SMA fireann/baineann) chun neamhréir fhisiceach a sheachaint.

Oiriúnú Radharc:

Ba cheart go mbeadh rátáil cosanta IP67 ag trealamh lasmuigh; ba cheart go smaoineodh trealamh gléasta ar fheithiclí dearadh frith-chreathadh.

Uasghrádú Feidhmíochta:

Is féidir ceanglais fadraoin a chomhlíonadh trí antenna ardghnóthachan a athsholáthar, ach íobairtfidh sé seo omnidirectionality.

Achoimre: Léiríonn an t-antenna fuip réiteach eacnamaíoch agus praiticiúil i bhfeistí gan sreang, is fearr leis i leictreonaic tomhaltóra agus crua-earraí tionsclaíocha mar gheall ar a chostas íseal, suiteáil éasca, agus marthanacht láidir fisiciúil. Mar sin féin, cuireann a ghnóthachan íseal agus a bandaleithead cúng teorainn lena chur i bhfeidhm i gcásanna ardfheidhmíochta, agus mar sin tá gá le haeróga seachtracha gairmiúla le haghaidh cumarsáide fadraoin nó an-iontaofa (cosúil le tarchur físeáin drone nó stáisiúin bhonn).
