Maidir le trealamh um fhorghníomhú an dlí agus trealamh taifeadta allamuigh nua-aimseartha, tá níos mó ná áis ag baint le suíomh iontaofa - is féidir leis tionchar díreach a imirt ar inrianaitheacht fianaise agus ar shábháilteacht oibriúcháin.Qianmuforbraíonn anComhlacht Cam GPS Antennamar antenna ceirmeach GNSS de ghrád tionsclaíochta do cheamaraí corp-chaitheamh, críochfoirt bailithe fianaise, trealamh patróil, agus gléasanna soghluaiste éilitheacha eile. Tá a chomhoiriúnacht GPS, BeiDou, GLONASS, agus Galileo, dearadh RHCP, agus struchtúr garbh ceirmeach deartha chun fáiltiú cobhsaí satailíte a choinneáil i dtimpeallachtaí dúshlánacha.
Caithfidh antenna GPS taobh istigh de cheamara corp-chaitheamh oibriú timpeall ar bhacainn chorp an duine, struchtúir gléasanna dlúth, sciath miotail, modúil ceallacha RF, cadhnraí, agus coinníollacha athraitheacha lasmuigh. Mar sin tá gá le haeróg oiriúnach GNSS níos mó ná fáiltiú bunúsach satailíte. Míníonn an t-alt seo conas a chuireann tógáil antenna ceirmeach, polarú ciorclach, rialú trasnaíochta RF, ábhair leathan-teocht, agus suiteáil cheart le suíomh cobhsaí. Déanann sé comparáid freisin idir teicneolaíochtaí ceirmeacha agus solúbtha antenna FPC agus leagann sé amach príomhcheisteanna roghnúcháin agus suiteála do mhonaróirí ceamaraí comhlacht gairmiúla.
Clár na nÁbhar
- Cad é Antenna GPS Cam Comhlacht?
- Cén Fáth a Bhfuil Tábhacht ag Feidhmíocht GPS i gCeamaraí Cainte Coirp?
- Cad iad na Tosca Feidhmíochta ar cheart do Cheannaitheoirí a Mheasúnú?
- Antenna GPS Ceirmeach vs Antenna FPC
- Sonraíochtaí Teicniúla Buntábhachtacha
- Conas is cóir Aeróg GPS a Shuiteáil?
- Feidhmchláir tipiciúla
- CCanna
- Conclúid
Cad é Antenna GPS Cam Comhlacht?

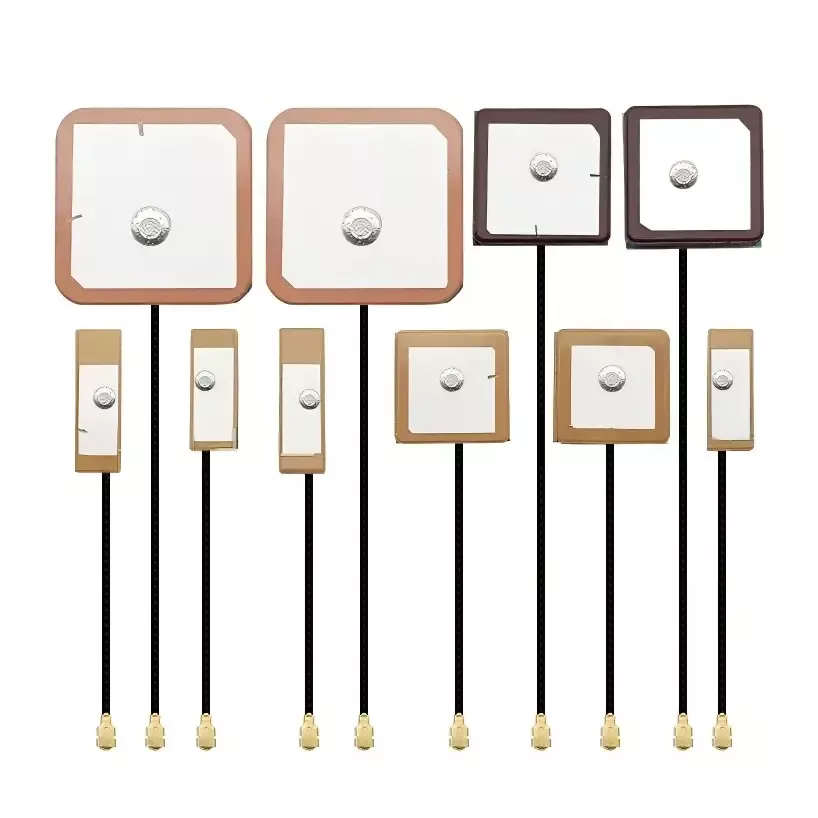

Is comhpháirt speisialta glactha GNSS é Antenna Corp Cam GPS atá deartha chun comharthaí loingseoireachta satailíte a fháil le haghaidh ceamaraí corpchaite agus críochfoirt iniompartha taifeadta fianaise. Murab ionann agus antenna GPS ilchuspóireach, caithfidh sé oibriú laistigh d'imfhálú dlúth agus é ag déileáil le bacainn choirp, trasnaíocht leictreonach, gluaiseacht agus timpeallachtaí lasmuigh atá ag athrú.
Úsáideann réiteach Qianmu struchtúr paiste ard-tréleictreach ceirmeach agus polarú ciorclach ar dheis (RHCP). Tacaíonn an dearadh le GPS L1 ag 1575.42 MHz agus BeiDou B1 ag 1561 MHz, agus is féidir le comhoiriúnacht le mórchórais um loingseoireacht satailíte tacú le feidhmeanna suite gairmiúla sna margaí baile agus idirnáisiúnta araon.
Faigheann an t-antenna comharthaí satailíte agus cuireann sé an comhartha RF optamaithe ar aghaidh chuig an chipset suite. Is féidir leis an bhfeiste ansin suíomh, luas, am, agus faisnéis airde a ríomh agus sonraí suímh a chomhcheangal le fuaim taifeadta agus físeáin. Cruthaíonn sé seo nasc praiticiúil idir ábhar taifeadta agus an áit inar tharla teagmhas.
Cén Fáth a Bhfuil Tábhacht ag Feidhmíocht GPS i gCeamaraí Cainte Coirp?
Is minic a úsáidtear ceamaraí corpchaite agus pearsanra ag siúl, ag rith, ag casadh, ag dul isteach i bhfoirgnimh nó ag oibriú feithiclí. Cruthaíonn na gluaiseachtaí seo timpeallacht RF níos deacra ná mar a bhíonn ag glacadóir GPS seasta de ghnáth.
Is féidir le suíomh cobhsaí roinnt buntáistí praiticiúla a sholáthar:
- Inrianaitheacht fianaise:Is féidir faisnéis suímh a bheith bainteach le píosaí scannáin taifeadta agus teagmhais oibriúcháin.
- Taifid leanúnacha conaire:Cuidíonn fáiltiú iontaofa satailíte chun bearnaí i rianú gluaiseachta a laghdú.
- Feasacht oibriúcháin:Is féidir le foirne allamuigh faisnéis suímh níos iontaofa a fháil le linn oibríochtaí soghluaiste.
- Sruth suímh laghdaithe:Is féidir le feidhmíocht antenna níos fearr cabhrú le teorainn a chur le léamha suímh éagobhsaí de bharr comharthaí lag nó frithchaite.
- Imscaradh domhanda:Tá comhoiriúnacht GNSS ilchórais úsáideach do threalamh atá beartaithe do mhargaí geografacha éagsúla.
I gcás monaróirí, ba cheart, dá bhrí sin, roghnú aeróg a mheas le linn na gcéimeanna tosaigh de dhearadh an choirp-cheamara seachas é a láimhseáil mar thasc deiridh maidir le roghnú comhpháirte.
Cad iad na Tosca Feidhmíochta ar cheart do Cheannaitheoirí a Mheasúnú?
1. Comhoiriúnacht an Chórais Satailíte
Féadfar ceamaraí coirp gairmiúla a imscaradh ar fud tíortha agus timpeallachtaí oibriúcháin éagsúla. Trí thacú le GPS agus BeiDou agus ag freastal ar GLONASS agus Galileo féadann níos mó solúbthachta a sholáthar agus trealamh á dhearadh do mhargaí baile agus thar lear.
2. Polarú Ciorclach
Tá tréithe polaraithe ciorclach ag comharthaí satailíte GNSS. Tá antenna RHCP deartha chun an t-airí comhartha seo a mheaitseáil agus is féidir leis cabhrú le tionchar comharthaí áirithe frithchaite agus polaraithe go míchuí a laghdú. Éiríonn sé seo thar a bheith úsáideach timpeall foirgnimh, feithiclí, struchtúir mhiotail agus dromchlaí frithchaiteacha eile.
3. Friotaíocht in aghaidh Cur isteach RF
Féadfaidh modúil cumarsáide 4G/5G, Wi-Fi, próiseálaithe, cadhnraí agus ciorcaid leictreonacha eile a bheith i gceamara coirp nua-aimseartha. Is féidir leis na comhpháirteanna seo timpeallacht leictreach casta a chruthú. Is féidir le meaitseáil antenna agus scaradh fisiceach cuí cuidiú le cúpláil RF nach dteastaíonn a laghdú agus cobhsaíocht suímh a fheabhsú.
4. Iontaofacht Comhshaoil
Féadfaidh trealamh gairmiúil a bheith faoi lé teas an tsamhraidh, fuar geimhridh, creathadh, tionchar, taise, agus oibriú fada amuigh faoin aer. Sonraítear dearadh ceirmeach tionsclaíoch Qianmu do raon teochta oibriúcháin de -40 ° C go + 75 ° C, ag tacú le feidhmeanna nuair nach féidir le comhpháirteanna de ghrád tomhaltóra corrlach comhshaoil leordhóthanach a sholáthar.
5. Marthanacht Mheicniúil
Is minic a bhíonn gluaiseacht agus láimhseáil fhisiceach i gceist le trealamh corpchaite. Is féidir le struchtúr docht antenna ceirmeach cobhsaíocht tríthoiseach níos fearr a sholáthar ná struchtúr solúbtha in iarratais ina bhfuil marthanacht meicniúil mar thosaíocht.
Antenna GPS Ceirmeach vs Antenna FPC
Is féidir le teicneolaíochtaí antenna ceirmeacha agus FPC araon a bheith úsáideach, ach tá a saintréithe difriúil. Braitheann an rogha ceart ar struchtúr an táirge, an spás atá ar fáil, na coinníollacha comhshaoil, an fheidhmíocht suite riachtanach, agus an sprioc-iarratas.
| Fachtóir Comparáide | Antenna Ceirmeacha Qianmu | Antenna caighdeánach FPC GPS |
|---|---|---|
| Bunábhar | Ceirmeach sintéaraithe ardteochta tionsclaíoch | Scannán PI solúbtha |
| Fáiltiú Comhartha | Deartha chun comhartha láidir satailíte a fháil | Oiriúnach d'fheidhmchláir dhlútha ghinearálta |
| Polarú | RHCP | Ag brath ar dhearadh antenna |
| Teocht Oibriúcháin | -40°C go +75°C | Ag brath ar mhúnla ar leith |
| Struchtúr Meicniúil | Tógáil ceirmeach docht | Tógáil scannán solúbtha |
| Rialú Cur isteach | Deartha do thimpeallachtaí RF éilitheach | Braitheann níos mó ar leagan amach agus suiteáil an chórais |
| Feidhmchlár tipiciúil | Ceamaraí coirp gairmiúla agus críochfoirt thionsclaíocha | Dlúth leictreonaic tomhaltóra agus iniompartha |
I gcás monaróirí a fhorbraíonn feistí taifeadta fianaise gairmiúla, is féidir le haeróg GNSS ceirmeach meascán úsáideach d'fheidhmíocht RF, friotaíocht comhshaoil agus cobhsaíocht struchtúrach a thairiscint.
Sonraíochtaí Teicniúla Buntábhachtacha
Agus antenna GPS á meas le haghaidh ceamara comhlacht, ba cheart d'innealtóirí athbhreithniú a dhéanamh ar an tsonraíocht iomlán RF agus meicniúil seachas díriú ach ar chomhoiriúnacht minicíochta ainmniúil.
| Paraiméadar | Sonraíocht Qianmu |
|---|---|
| Cineál Táirge | Dromchla Ceirmeach GNSS Mount Antenna |
| Bannaí Oibriúcháin | GPS L1: 1575.42 MHz; BeiDou B1: 1561 MHz |
| Polarú | Polarú Ciorclach ar Dheas (RHCP) |
| Impedance Saintréith | 50Ω |
| VSWR | ≤1.8 |
| Gnóthachan Buaic | 3.0–3.8 dBi |
| Teocht Oibriúcháin | -40°C go +75°C |
| Teocht Stórála | -45°C go +80°C |
| Suiteáil | Socrúchán SMT, sádráil trí-poll, nó nascóirí saincheaptha |
Soláthraíonn na sonraíochtaí seo pointe tosaigh úsáideach d'innealtóirí RF. Mar sin féin, ba cheart feidhmíocht antenna deiridh a fhíorú i gcónaí tar éis comhtháthú isteach sa imfhálú comhlacht-ceamara iomlán mar go bhféadfadh ábhair tithíochta, socrúchán ceallraí, leagan amach PCB, ródú cábla, agus modúil gan sreang in aice láimhe difear suntasach a dhéanamh ar fheidhmíocht RF iarbhír.
Conas is cóir Aeróg GPS a Shuiteáil?
Is féidir fiú aeróg ardfheidhmíochta tearcfheidhmíocht a dhéanamh má tá sé suiteáilte go mícheart. Dá bhrí sin tá comhtháthú ceart meicniúil agus RF riachtanach.
Roghnaigh Staid Suiteála Oiriúnach
Níor cheart go mbeadh an limistéar radaíochta ceirmeach clúdaithe go díreach le cásanna miotail, cadhnraí nó lúibíní miotail. Is fearr go ginearálta limistéar neamh-mhiotalacha i dtreo chuid uachtarach an choirp ceamara. Molann Qianmu 15 mm ar a laghad a scaradh ó antennas 4G/5G agus Wi-Fi nuair a cheadaíonn struchtúr an táirge é.
Lean Nósanna Imeachta Sádrála Cearta
I gcás antennas de chineál bioráin, ba chóir go mbeadh hailt solder iomlán agus slán. Maidir le táirgí SMT, ba cheart an t-antenna a ailíniú i gceart agus a shuiteáil de réir an phróisis PCB molta. Ba cheart brú meicniúil iomarcach a sheachaint toisc go bhféadfaí damáiste a dhéanamh do chomhpháirteanna ceirmeacha trí láimhseáil míchuí.
Cábla Rialaithe agus Ródú Líne Cumhachta
Ba cheart cáblaí antenna a stiúradh go cúramach chun cúpláil neamhriachtanach le línte cumhachta agus ciorcaid ard-srutha a laghdú. Nuair is cuí, is féidir ábhair inslithe a úsáid freisin chun an t-aeróg a leithlisiú ó fhoinsí trasnaíochta láidir leictreach.
Tástáil an Gléas Iomlán
Tá tástáil comhpháirteanna saotharlainne tábhachtach, ach níor cheart go gcuirfí in ionad fíorú meaisín iomlán. Tar éis an tionóil, ba cheart do mhonaróirí éadáil satailíte fuar-tosaithe agus te, cruinneas suímh, comhaireamh satailíte, agus leanúnachas trajectory a mheas faoi choinníollacha réalaíocha lasmuigh.
Cad iad na Feidhmchláir Is Féidir Úsáid a bhaint as Antenna GPS Cam Coirp?
Is féidir le antenna GNSS gairmiúil tacú le raon leathan de threalamh taifeadta agus suite soghluaiste, lena n-áirítear:
- Ceamaraí comhlacht forfheidhmithe dlí 4G/5G
- Críochfoirt taifeadta forfheidhmithe póilíneachta agus tráchta
- Ceamaraí comhlachtaí bainistíochta uirbeacha agus riaracháin bóithre
- Trealamh fianaise closamhairc na roinne dóiteáin
- Críochfoirt taifeadta pléasctha agus atá sábháilte go bunúsach
- Trealamh iniúchta mianadóireachta agus peitriceimiceach
- Feistí iniúchta cumhachta agus patróil iarnróid
- Cigireacht lasmuigh agus críochfoirt oibríocht allamuigh
- Ceamaraí corpchaite ilbhanna atá dírithe ar onnmhairiú
Déanann an meascán de fáiltiú GNSS, comhtháthú dlúth, agus marthanacht comhshaoil an teicneolaíocht antenna seo go háirithe ábhartha maidir le trealamh gairmiúil a chaithfidh oibriú go leanúnach lasmuigh de thimpeallachtaí faoi dhíon rialaithe.
CCanna
1. Cad iad na córais satailíte a thacaíonn an Body Cam GPS Antenna?
Tá an t-antenna deartha timpeall ar mhinicíochtaí GPS L1 agus BeiDou B1 agus tacaíonn sé le feidhmchláir GNSS ilchórais a bhaineann le GPS, BeiDou, GLONASS, agus Galileo.
2. Cén fáth a bhfuil RHCP tábhachtach maidir le fáiltiú GNSS?
Meaitseálann RHCP, nó polarú ciorclach ar dheis, na saintréithe polaraithe a bhaineann le comharthaí satailíte coitianta GNSS. D'fhéadfadh sé cabhrú le comhsheasmhacht glactha a fheabhsú agus tionchar roinnt comharthaí frithchaite nó polaraithe míchuí a laghdú.
3. An féidir leis an antenna oibriú i dteocht mhór?
Is é an raon teochta oibriúcháin sonraithe ná -40 ° C go + 75 ° C, rud a fhágann go bhfuil an t-aeróg oiriúnach do go leor feidhmeanna éilitheacha lasmuigh agus tionsclaíocha.
4. An féidir an t-antenna a shaincheapadh le haghaidh dearadh ceamara comhlacht nua?
Tá. Mar mhonaróir bunaidh, is féidir le Qianmu tacú le forbairt antenna saincheaptha de réir struchtúr feiste, minicíocht oibriúcháin, riachtanais suiteála, cumraíocht cónascaire, agus spriocanna feidhmíochta RF.
5. Cé mhéad imréiteach ba chóir a choinneáil ó antennas 4G/5G agus Wi-Fi?
Moltar scaradh 15 mm ar a laghad nuair a cheadaíonn struchtúr an táirge. Ba cheart an t-achar deiridh a dhearbhú trí thástáil RF toisc gur féidir le céimseata imfhálú agus leictreonaic inmheánach an suíomh antenna is fearr a athrú.
6. An bhfuil gá le tástáil lasmuigh tar éis suiteáil antenna?
Tá. Moltar go láidir tástáil a dhéanamh ar ghléas iomlán lasmuigh. Ba cheart d'innealtóirí éadáil satailíte, cruinneas suímh, tosaithe fuar agus te a fhíorú, agus leanúnachas trajectory tar éis an t-antenna a chomhtháthú sa imfhálú deiridh.
Conclúid
Tá aeróg iontaofa GNSS ina chomhpháirt ríthábhachtach de cheamara comhlacht-chaitheamh gairmiúil toisc go mbíonn tionchar ag feidhmíocht suite ar chruinneas suímh, ar inrianaitheacht fianaise, agus ar iontaofacht oibriúcháin. Is féidir le tógáil ceirmeach, polaraíocht RHCP, comhoiriúnacht GNSS ilchórais, rialú trasnaíochta, agus feidhmíocht teocht leathan bunús níos láidre a sholáthar d'fheidhmchláir éilitheacha ceamara comhlacht.
Comhcheanglaíonn Qianmu T&F antenna, déantúsaíocht, tástáil RF, agus táirgeadh saincheaptha chun tacú le déantóirí ceamara comhlacht agus lánpháirtithe córais. Maidir le tionscadail a dteastaíonn bannaí minicíochta saincheaptha, toisí, nascóirí, struchtúir suiteála, nó leas iomlán a bhaint as RF, déan iniúchadh ar réiteach Body Cam GPS Antenna agusdéan teagmháil linnle haghaidh comhairliúcháin theicniúil, samplaí, agus forbairt antenna saincheaptha.
