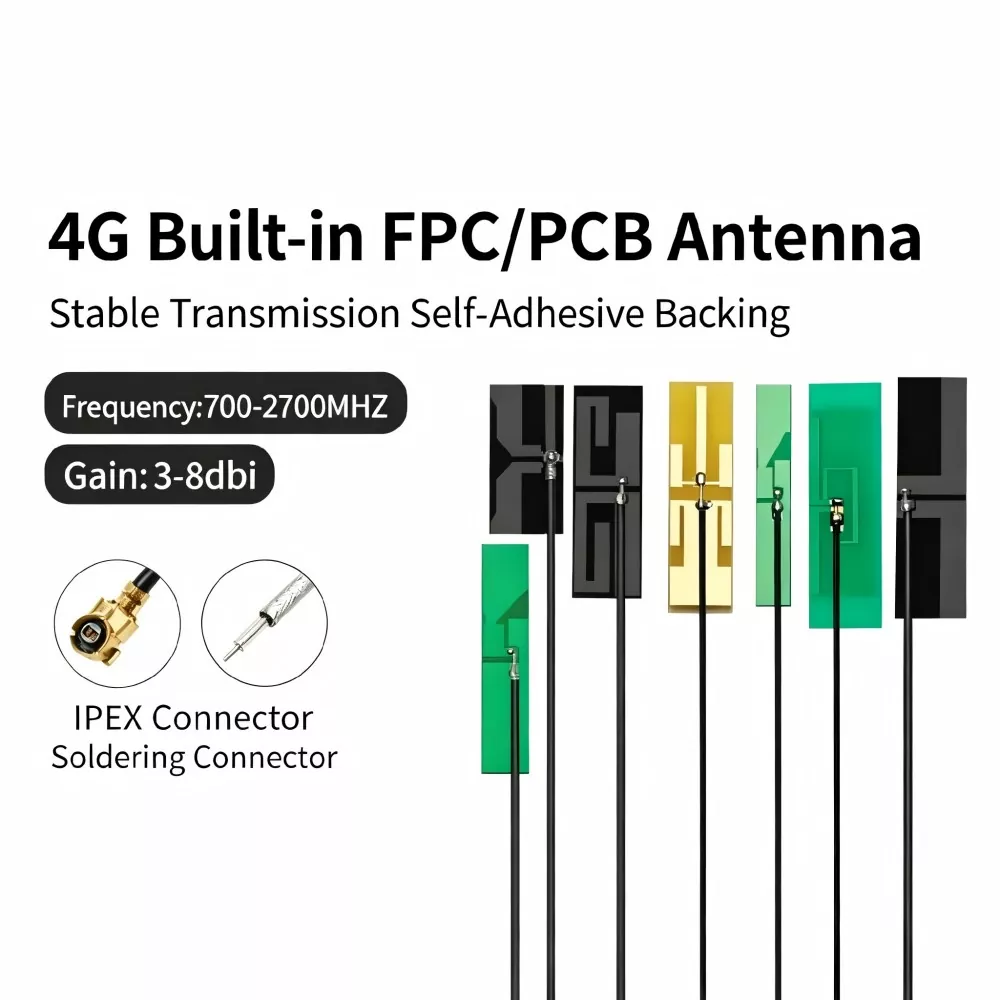

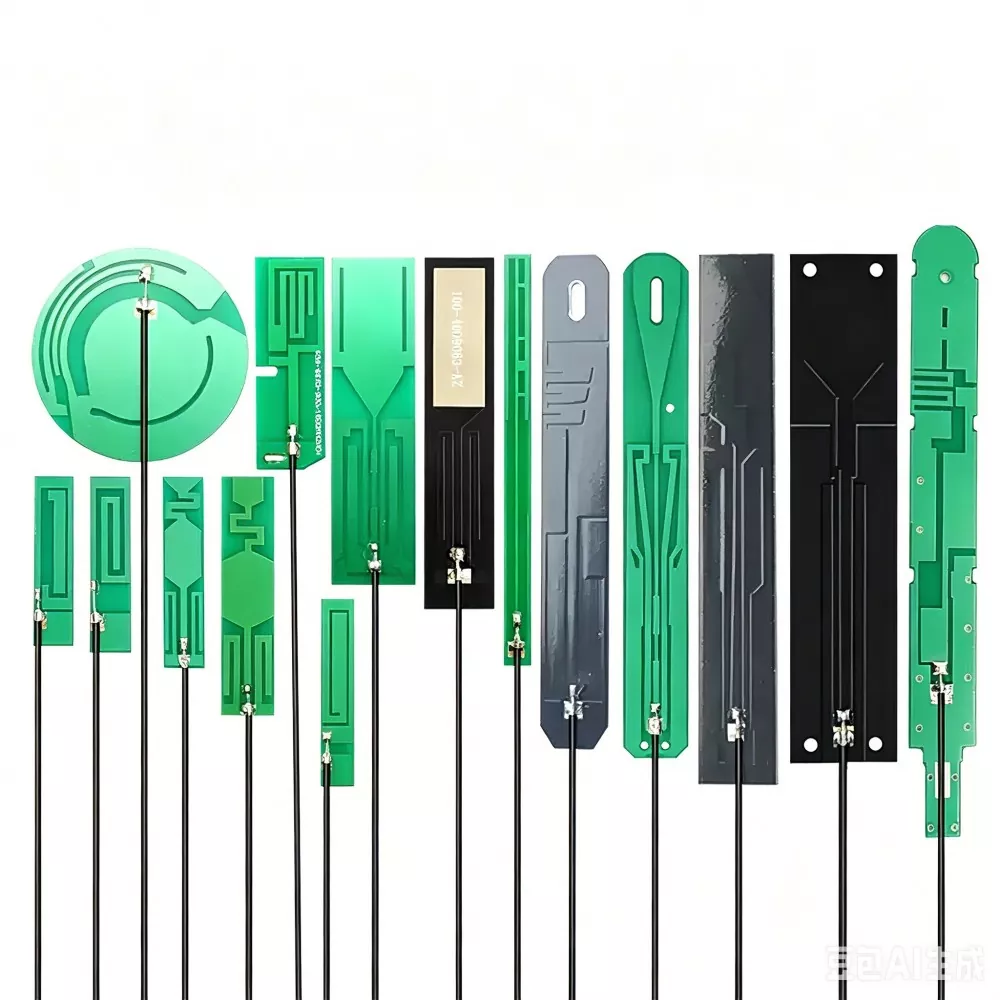

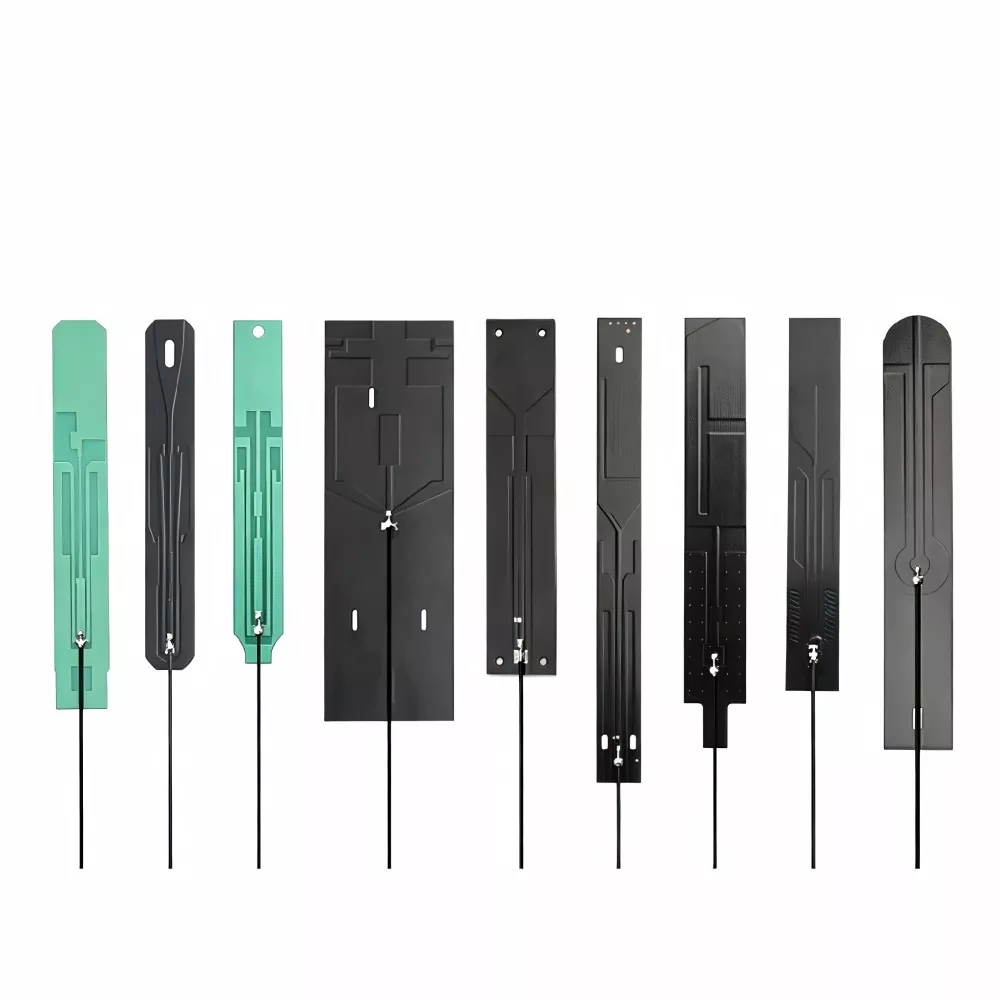

Antenna PCB docht
Is soláthraí agus monaróir antenna PCB dochta sa tSín iontaofa é Shenzhen Qianmu Communication Technology Co., Ltd, ag soláthar réitigh bhunaidh d'orduithe mórchóir agus tionscadail saincheaptha. Speisialtóireacht againn in antennas ionsuite caighdeánach agus saincheaptha d'fheidhmchláir 2.4G, 5.8G, WiFi, Bluetooth, LTE, agus LoRa, le tacaíocht ó thacaíocht ghairmiúil OEM/ODM.
Is éard atá i antenna PCB docht ná antenna trasghlacadóir gan sreang beag, ionsuite a mhonaraítear ag baint úsáide as eitseáil, priontáil agus teicneolaíocht dromchla-suite gairmiúil boird chiorcaid PCB. Mar réiteach antenna príomhshrutha tógtha i réimse cumarsáide gan sreang an lae inniu, cuireann sé deireadh le struchtúr iomarcach antennas seachtracha agus cuireann sé príomhbhuntáistí ar nós dearadh éadrom, miniaturization, agus inoiriúnaitheacht ard. Is rogha iontach é le haghaidh feistí crua-earraí cliste ar scála beag, comhtháite agus an-sofaisticiúil, agus úsáidtear go forleathan é in IoT, leictreonaic tomhaltóra, agus iarratais tionsclaíocha gan sreang.
Raon Comhoiriúnachta Gléas
Le buntáistí inoiriúnaitheachta agus comhtháthú den scoth, is féidir antenna docht PCB a chur i bhfeidhm go forleathan i bhfeistí gan sreang leabaithe dlúth éagsúla. Tá sé oiriúnach le haghaidh feidhmeanna ar fud leictreonaic tomhaltóra, córais baile cliste, IoT tionsclaíoch, cumarsáid infheithicle, agus trealamh slándála. I measc na bhfeistí comhoiriúnacha tipiciúla tá:
· Feistí cliste tí: Plocóidí cliste, córais soilsithe chliste, glais cliste dorais, folúsghlantóirí róbataice, braiteoirí teochta agus taise, agus braiteoirí dorais/fuinneoga.
· Gléasanna teirminéil IoT: Geataí LoRa, modúil NB-IoT, modúil 4G/5G IoT, bailitheoirí sonraí gan sreang, agus críochfoirt suite.
· Gléasanna Bluetooth & WiFi: Cluasáin gan sreang, cainteoirí Bluetooth, modúil wifi, gléasanna gan sreang um scáthánú scáileáin, agus gléasanna iniompartha inchaite cliste.
· Trealamh rialaithe tionsclaíoch: Braiteoirí gan sreang tionsclaíocha, críochfoirt rialaithe uathoibrithe, geataí tionsclaíocha, agus modúil monatóireachta gan sreang.
· Feistí slándála agus gléasta ar fheithiclí: Taifeadáin laistigh den fheithicil, lorgairí GPS feithicle, ceamaraí faireachais gan sreang, agus modúil rialaithe rochtana gan sreang.
· Feistí dlúth gan sreang eile: mionrialtáin, teirmiméadair gan sreang, críochfoirt chumarsáide iniompartha, agus gléasanna leabaithe gan sreang eile.
Buaicphointí Táirge Croí
Tugann antenna PCB docht comhoiriúnacht den scoth, comhtháthú dlúth, agus feidhmíocht iontaofa gan sreang, rud a fhágann go bhfuil sé oiriúnach do raon leathan feistí leabaithe gan sreang. Úsáidtear go forleathan é i gcórais tí cliste, iarratais tionsclaíocha IoT, leictreonaic tomhaltóra, cumarsáid feithicle, agus trealamh slándála.
I measc na bpríomhtháirgí is infheidhme tá:
· Feistí cliste tí: Plocóidí cliste, córais soilsithe chliste, glais chliste, folúsghlantóirí róbatacha, braiteoirí teochta, agus braiteoirí doirse/fuinneoga.
· Críochfoirt IoT: Geataí LoRa, modúil NB-IoT/4G/5G, bailitheoirí sonraí gan sreang, agus críochfoirt suite.
· Gléasanna Bluetooth & WiFi: Cluasáin gan sreang, cainteoirí Bluetooth, modúil wifi, gléasanna scáileáin-réitigh, agus táirgí inchaite cliste.
· Trealamh tionsclaíoch: Braiteoirí gan sreang tionsclaíocha, críochfoirt uathoibrithe, geataí tionsclaíocha, agus modúil monatóireachta gan sreang.
· Feistí feithicle agus slándála: ceamaraí Fleasc, lorgairía feithicle, ceamaraí gan sreang, agus modúil rialaithe rochtana gan sreang.
· Feistí eile gan sreang: cianrialtáin bheaga, teirmiméadair gan sreang, agus gléasanna cumarsáide leabaithe iniompartha.
Sonraíochtaí Teicniúla Mionsonraithe
Rinneadh tástáil saotharlainne cuimsitheach agus fíorú cuimsitheach ar gach paraiméadair ar antenna PCB docht múnla caighdeánach ár monarcha, ag cinntiú sonraíochtaí cruinne agus inrianaithe. Tá sé deartha chun freastal ar riachtanais chumarsáide gan sreang feidhmeanna sibhialta agus tionsclaíocha éagsúla. Tá na príomhshonraíochtaí liostaithe thíos (tá saincheaptha agus modhnuithe ar fáil):
|
Mír paraiméadar |
Paraiméadair Theicniúla Chaighdeánacha |
|
Banda minicíochta oibriúcháin |
Comhoiriúnacht lánbhanda 2.4GHz, 5.8 GHz, 433 MHz, 868 MHz, 915 MHz, LTE (saincheapadh il-bhanna ar fáil) |
|
Impedance tréith |
50Ω (impedance RF caighdeánach, a mheaitseáil go beacht le modúil príomhshrutha) |
|
Gnóthachan antenna |
2dBi-5dBi (inoiriúnaithe ar éileamh, gnóthachan ard roghnach) |
|
Cóimheas Tonn Buan VSWR |
≤1.5 (Caighdeán cáilíochta atá ar thús cadhnaíochta sa tionscal, caillteanas comhartha thar a bheith íseal) |
|
Voltas oibriúcháin |
3.3V/5V Uilíoch |
|
Teocht oibriúcháin |
-40 ℃ ~ +85 ℃ (oibríocht leathan-teocht, oiriúnach do thimpeallachtaí tionsclaíocha crua) |
|
Teocht stórála |
-50 ℃ ~ +90 ℃ |
|
Ábhar boird |
FR-4 Bord Ard-Beachtais lasair-retardant |
|
Sonraíochtaí méide |
Customizable i méideanna caighdeánacha; samhlacha ultra-tanaí, mionsamhlacha ar fáil. |
|
Modh comhéadan |
Paiste, sádráil, críochfort IPEX (roghnach) |

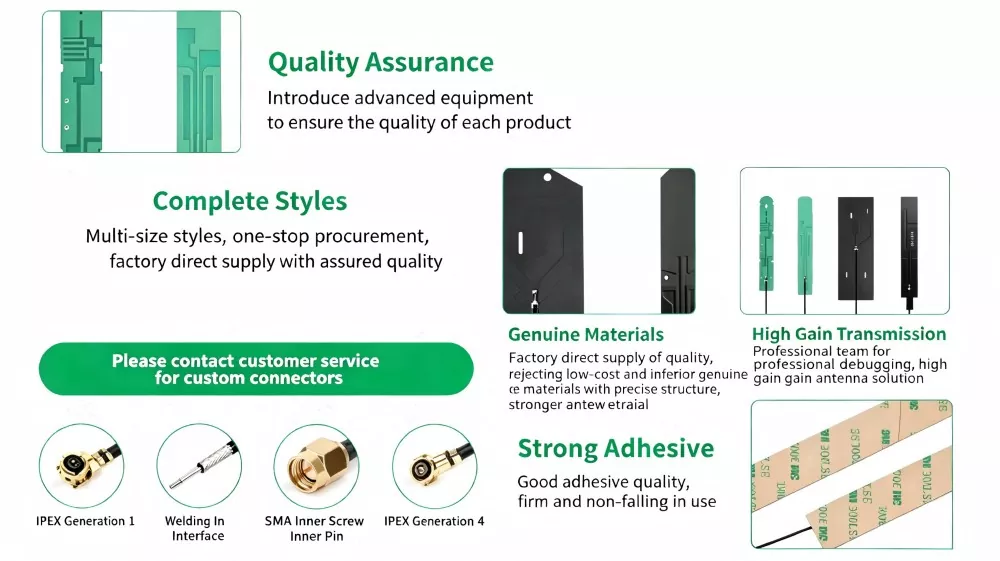

Buntáistí Iomaíoch Táirge i gcomparáid le Piaraí
Faoi láthair, is minic a bhíonn saincheisteanna mar impedance míchruinn, maolú comhartha suntasach, paraiméadair bhaisc neamhréireach, agus droch-fhriotaíocht ardteochta ag gnáth-tháirgí deiridh íseal ar an margadh. Mar mhonaróir gairmiúil antenna PCB docht na Síne, tá uasghrádú cuimsitheach déanta ag ár n-mhonarcha i gceithre phríomhréimse - teicneolaíocht próisis, roghnú ábhar, tástáil agus saincheaptha - agus cuireann sé buntáistí suntasacha ar fáil thar iomaitheoirí.
|
Toise comparáide |
Standard Companion antenna PCB docht |
Antenna PCB docht Cumarsáid Míle-Súl |
|
Roghnú ábhar boird |
Tá boird athchúrsáilte ar chaighdeán íseal seans maith le dífhoirmiú agus tá droch-fhriotaíocht ardteochta acu. |
Bord beachtas lasair-retardant FR-4 úrnua, ag a bhfuil friotaíocht ardteochta, cosc dlúith, agus airíonna inslithe den scoth. |
|
Cruinneas próisis |
Eitseáil saorga, rianta garbh, earráid impedance mór. |
Eitseáil léasair go hiomlán uathoibríoch, le ródú beacht agus lamháltas impedance ≤ ±1 Ω. |
|
Feidhmíocht comhartha |
Cumas frith-chur isteach lag; caolú mór comharthaí thar achair fhada. |
Meaitseáil agus tiúnadh impedance gairmiúil, caillteanas íseal, frith-chur isteach ard, agus achar tarchurtha níos faide. |
|
Cobhsaíocht bhaisc |
Táirgeadh go saorga, le héagsúlachtaí suntasacha paraiméadair bhaisc go bhaisc. |
olltáirgeadh uathoibrithe go hiomlán, iniúchadh samplála paraiméadar 100%, agus comhsheasmhacht bhaisc thar a bheith ard. |
|
Seirbhís saincheaptha |
Ní thacaítear ach le samhlacha caighdeánacha; tógann saincheaptha ar feadh i bhfad agus tá sé costasach. |
Tacaíonn sé le saincheaptha lántoiseach, dearadh scéime saor in aisce, fréamhshamhail tapa, agus timthriall gearr olltáirgeachta. |
|
Cigireacht rialaithe cáilíochta |
Gan aon phróiseas tástála iomlán, ráta ard locht. |
Próiseas iniúchta ilchéime, tástáil ar an bhfíorshaol i dtimpeallacht fíor-saoil, ráta lochtanna < 0.1%. |
Treoir maidir le Suiteáil agus Úsáid
Suiteáil simplí agus comhoiriúnacht sholúbtha gan aon dífhabhtú casta ag teastáil. Tá trí mhodh caighdeánach suiteála ar fáil chun freastal ar riachtanais táirgthe feistí éagsúla, ag cinntiú próiseas suiteála réidh agus éifeachtach.
Suiteáil Dromchla-Mount
Oiriúnach do threalamh táirgeachta SMT ar scála mór, is féidir an t-antenna a chur go díreach agus a shádráil ar shuíomh ainmnithe máthairchlár an fheiste ag baint úsáide as meaisín piocadh agus áit, rud a chumasaíonn cóimeáil uathoibrithe le héifeachtacht agus comhsheasmhacht ard. Le linn na suiteála, seachain an t-antenna a chur in aice le foinsí trasnaíochta cosúil le cadhnraí, clúdaigh sciath miotail, nó sceallóga ard-minicíochta. Imréiteach 3 mm ar a laghad a choinneáil chun tarchur comhartha cobhsaí a chinntiú.
Suiteáil Hand-Táthaithe
Le haghaidh fréamhshamhlacha beaga-bhaisc, feidhmchláir tástála agus deisiúcháin, is féidir sádráil láimhe a úsáid chun na pillíní antenna a ailíniú go cruinn leis na pointí sádrála RF ar an bpríomhchlár. Bain úsáid as modhanna sádrála íseal-teocht agus tapa chun damáiste teasa a chosc don chiorcad antenna. Tar éis sádrála, socraigh an sreangú i gceart chun lúbthacht nó comhbhrú iomarcach a sheachaint.
Suiteáil Comhpháirteach Butt Terminal
Is féidir an t-antenna PCB docht le cónascaire IPEX a nascadh go díreach leis an soicéad RF ar mháthairchlár an fheiste. Tacaíonn sé le suiteáil plug-and-play gan sádráil, rud a cheadaíonn cóimeáil agus baint éasca, rud a fhágann go bhfuil sé oiriúnach le haghaidh tástála fréamhshamhlacha agus feidhmchláir trealaimh bhaisc bheaga.
|
Nótaí Suiteála: Ní mór go gceadódh Suiteáil docht antenna PCB do imréiteach leordhóthanach chun constaicí miotail agus cóngaracht do línte cumhachta a sheachaint; ar shlí eile, beidh maolú comhartha, íogaireacht laghdaithe, agus feidhmíocht cumarsáide lagaithe mar thoradh air seo. |
Leideanna Roghnú Táirge
D’fhéadfadh deacrachtaí a bheith ag go leor custaiméirí agus antennas á gceannach acu. D'fhéadfadh comharthaí laga feiste, saincheisteanna comhoiriúnachta agus moilleanna tionscadail a bheith mar thoradh ar roghnú mícheart. Bunaithe ar na blianta taithí tionscail, tá treoirlínte ceannaigh gairmiúla forbartha ag ár n-mhonarcha chun cabhrú le custaiméirí roghanna cruinne a dhéanamh agus rioscaí féideartha a sheachaint.
Meaitseáil an Banna Minicíochta Comhfhreagracha
Ba cheart tosaíocht a thabhairt do antennas a roghnú de réir minicíocht oibriúcháin an mhodúil feiste. Le haghaidh feistí 2.4G, roghnaigh antenna 2.4G aon-minicíochta; le haghaidh feistí débhanda, roghnaigh antenna débhanda 2.4G+5.8G. D'fhéadfadh caillteanas comhartha nó tarchur éagobhsaí a bheith mar thoradh ar mheaitseáil minicíochta mícheart.
Deimhnigh an Spás Suiteála Trealaimh
Roghnaigh antenna mionmhéid caighdeánach nó saincheaptha bunaithe ar an spás atá ar fáil taobh istigh den fheiste. Cuidíonn sé seo le fadhbanna suiteála a sheachaint de bharr dearaí rómhóra nó feidhmíocht neamhleor de bharr toisí mí-oiriúnacha antenna.
Smaoinigh ar an Timpeallacht Oibriúcháin
Le haghaidh iarratas sibhialtach ginearálta, moltar samhlacha caighdeánacha. Maidir le timpeallachtaí tionsclaíocha le teocht ard nó trasnaíocht leictreamaighnéadach láidir, roghnaigh réiteach antenna PCB docht threisithe chun oibriú cobhsaí fadtéarmach a chinntiú.
Fíoraigh Cruinneas Paraiméadar
Tabhair aird ghéar ar phríomhpharaiméadair mar VSWR, bacainn, agus gnóthachan. Seachain táirgí le sonraíochtaí míchruinn agus tabhair tosaíocht do sholáthraithe ar féidir leo tuarascálacha tomhais iarbhír agus sonraí tástála iontaofa a sholáthar.
Roghnaigh Monaróir Foinse Iontaofa
Roghnaigh monaróir antenna cáil a sholáthraíonn cumais saincheaptha, fíorú cáilíochta, agus tacaíocht iar-díolacháin chun mais tháirgeadh cobhsaí agus feidhmíocht táirge comhsheasmhach a chinntiú.
Cén fáth Roghnaigh Cumarsáid Qianmu?
Le blianta fada de thaithí sa tionscal cumarsáide gan sreang, is monaróir antenna PCB docht tSín é Qianmu Communications a bhfuil comhpháirtíochtaí fadtéarmacha tógtha aige le custaiméirí ar fud an domhain. Trí cheithre chroí-láidreacht a ghiaráil—teicneolaíocht, cumas táirgthe, cáilíocht agus seirbhís—tá soláthróir iontaofa againn do chliaint intíre agus idirnáisiúnta araon.
Foireann Theicniúil Ghairmiúil le Cumais Láidre T&F
Tá foireann innealtóireachta RF a bhfuil taithí againn ag speisialú i dtiúnadh bacainní antenna, optamú banna minicíochta, agus oiriúnú struchtúrach. Is féidir lenár saineolaithe dúshláin comhartha a réiteach go tapa ar fud feistí éagsúla agus leas iomlán a bhaint as réiteach antenna saor in aisce agus tacaíocht dífhabhtaithe fréamhshamhail a sholáthar do chustaiméirí.
Soláthar Díreach ón Monarcha Foinse le Luach Iomaíoch
Le háiseanna táirgthe caighdeánaithe agus trealamh uathoibrithe, cuirimid deireadh le costais lárionad neamhriachtanach agus soláthraímid buntáistí suntasacha praghais le haghaidh orduithe mórchóir. Idir an dá linn, déanaimid rialú docht ar an ráta táirge lochtach chun cabhrú le custaiméirí costais iar-díola a laghdú.
Cumais Saincheaptha Láidre le haghaidh Feidhmchláir Éagsúla
Soláthraímid réitigh antenna saincheaptha a chlúdaíonn bannaí minicíochta éagsúla, méideanna, struchtúir agus riachtanais feidhmíochta. Le fréamhshamhlú tapa agus cumas táirgthe mais éifeachtach, is féidir linn freastal ar riachtanais feistí nideoige agus timpeallachtaí oibriúcháin speisialta.
Rialú Cáilíochta docht agus Inrianaitheacht Iomlán Táirge
Tacaíonn taifid táirgeachta iomlána agus sonraí tástála le gach baisc táirge, rud a chumasaíonn inrianaitheacht iontaofa. Sáraíonn cobhsaíocht agus comhsheasmhacht ár dtáirgí caighdeáin ghinearálta an tionscail.
Tacaíocht Chuimsitheach Tar-Díolacháin do Sheirbhís Iontaofa
Soláthraímid comhairliúchán teicniúil 24/7, tuarascálacha cigireachta, agus doiciméid cháilíochta le lastais. Cinntíonn ár seirbhís iar-díolacháin sofhreagrach go bhfaigheann custaiméirí tacaíocht leanúnach le linn a gcuid tionscadal.
CCanna
C1: An féidir leis tacú le méideanna saincheaptha agus bannaí minicíochta?
A: Go deimhin. Mar mhonaróir antenna gairmiúil, soláthraíonn ár monarcha seirbhísí saincheaptha cuimsitheacha. Is féidir linn réitigh shaincheaptha a fhorbairt bunaithe ar dhearadh struchtúrach do ghléas, toisí suiteála, bannaí minicíochta riachtanacha, agus sonraíochtaí gnóchain. Tá moltaí réitigh saor in aisce agus táirgeadh samplach ar fáil.
C2: Cad is cúis le comhartha bocht tar éis a shuiteáil?
A: Áirítear ar na cúiseanna is coitianta suiteáil míchuí, mar shampla an t-antenna a chur ró-ghar do chomhpháirteanna miotail, línte cumhachta, nó foinsí trasnaíochta sliseanna, nó imréiteach neamhleor a fhágáil timpeall an antenna. Ina theannta sin, ba cheart an banna minicíochta antenna a sheiceáil chun comhoiriúnacht leis an modúl gléas a chinntiú. Soláthraíonn ár monarcha treoir tiúnadh gairmiúil chun cabhrú le saincheisteanna comhartha a réiteach go tapa.
C3: Cad é an chainníocht íosta ordú? Cad é an t-am luaidhe seachadta?
A: Níl aon chainníocht íosta ordú ann do tháirgí caighdeánacha. Tá orduithe agus samplaí saincheaptha do bhaisc bheaga ar fáil freisin. Is féidir orduithe caighdeánacha a sheachadadh laistigh den lá céanna, agus glacann olltáirgeadh ar scála mór 7-10 lá oibre de ghnáth. Is féidir sceidil táirgeachta a choigeartú de réir tosaíochtaí ordú custaiméara.
C4: Cé acu is fearr: antenna PCB docht nó antenna bata traidisiúnta?
A: I gcás feistí dlúth leabaithe, is é antenna PCB docht an rogha is fearr de ghnáth mar gheall ar a mhéid beag, cumas suiteála i bhfolach, comhtháthú ard, agus inoiriúnaitheacht láidir. Maidir le trealamh lasmuigh a éilíonn tarchur fad-achair, d'fhéadfadh antennas bata traidisiúnta a bheith níos oiriúnaí.
