Antennas FPC vs. PCB: Príomhdhifríochtaí do Dhlúth Gléasanna Leictreonacha

Is éard atá i gceist le antenna a roghnú le haghaidh gléas leictreonach dlúth ná comhpháirt a aimsiú a oireann don spás atá ar fáil. Caithfidh an t-antenna oibriú le leagan amach PCB an fheiste, imfhálú, minicíocht oibriúcháin, agus comhpháirteanna máguaird.

Tá antennas FPC agus antennas PCB dhá rogha le haghaidh dearaí leabaithe gan sreang. Is féidir an dá a úsáid i leictreonaic dhlúth, ach tá siad difriúil i dtógáil, riachtanais suiteála, agus conas a luíonn siad isteach sa phróiseas monaraíochta.

I gcás innealtóirí a fhorbraíonn gléasanna IoT, táibléid, leictreonaic inchaite, agus críochfoirt gan sreang, is féidir le tuiscint a fháil ar na difríochtaí seo go luath cabhrú le hathruithe deartha gan ghá a sheachaint le linn fréamhshamhla.

Cad é Antenna FPC?

Úsáideann antenna FPC patrún seoltaí ar fhoshraith ciorcad priontáilte solúbtha. Ceadaíonn a struchtúr tanaí é a shuiteáil i spásanna cúnga oiriúnacha nó ar dhromchlaí cuartha áirithe taobh istigh d'imfhálú leictreonach.

Is féidir é seo a bheith úsáideach nuair nach soláthraíonn an príomh-PCB go leor spáis oiriúnach don antenna nó nuair a éilíonn tithíocht an fheiste suíomh gléasta difriúil.

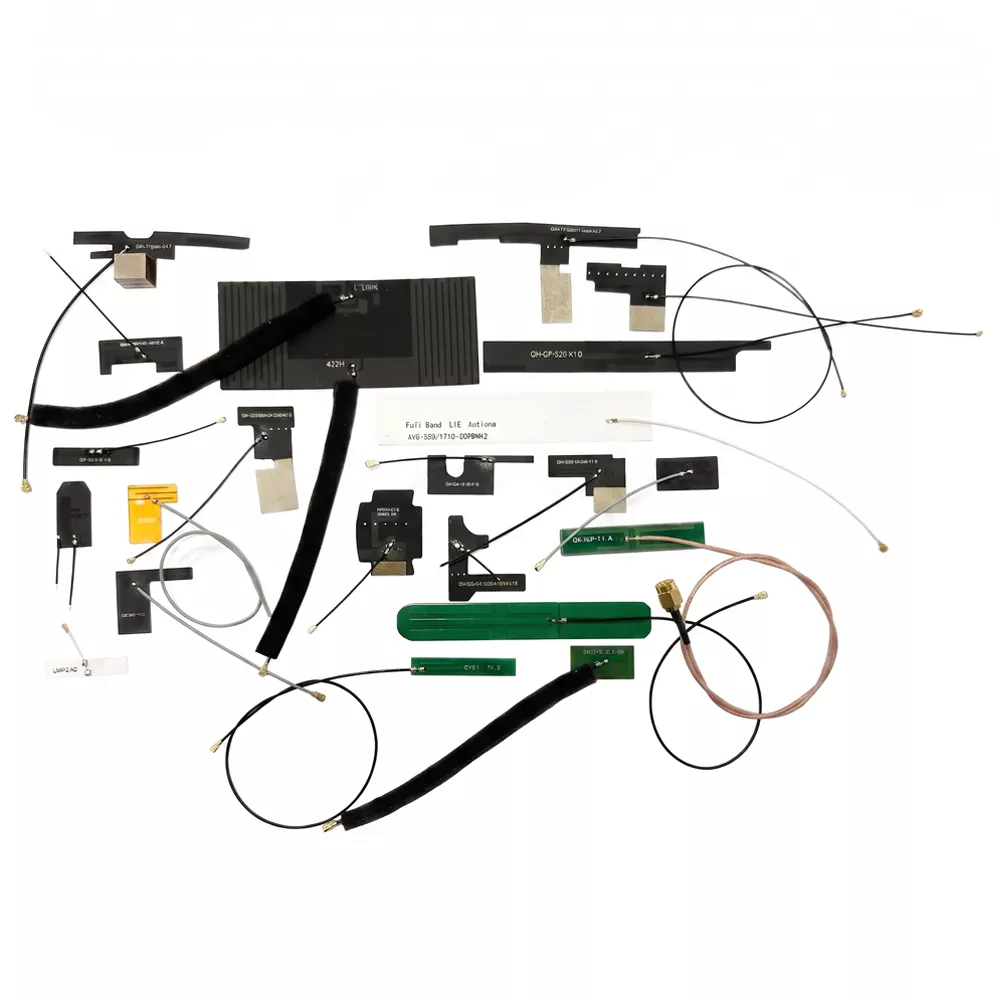

I measc na n-iarratas tipiciúla tá leictreonaic inchaite, críochfoirt ríomhaire boise, gléasanna iniompartha, agus trealamh dlúth IoT. Tá anRaon antenna FPCó Qianmu clúdaíonn réitigh antenna ionsuite d'iarratais éagsúla gan sreang, le sonraíochtaí roghnaithe de réir riachtanais gléas.

Agus antenna FPC á meas, ba cheart d'innealtóirí a thoisí, minicíocht oibriúcháin, roghanna cábla agus cónascaire, modh gléasta, agus imréiteach ó chomhpháirteanna miotail in aice láimhe a sheiceáil.

Cad é Antenna PCB?

Déantar antenna PCB trí phatrún seoltaí ar chlár ciorcad priontáilte. Ag brath ar an dearadh, féadfar é a chomhtháthú sa phríomh-PCB nó a chur ar bhord tiomnaithe.

Is féidir leis an gcur chuige seo an gá atá le comhpháirt antenna ar leith a laghdú nuair a bhíonn go leor spáis ag an mbord ciorcad don eilimint radiating agus a imréiteach riachtanach. Is minic a mheastar le haghaidh modúil gan sreang, rialtóirí IoT, trealamh baile cliste, agus táirgí eile a bhfuil leagan amach boird sách cobhsaí acu.

Mar sin féin, ní hé antenna PCB go huathoibríoch an rogha ar chostas níos ísle nó ar fheidhmíocht níos fearr. Braitheann a thorthaí ar chéimseata antenna, eitleán talún, ábhair bhoird, comhpháirteanna in aice láimhe, agus imfhálú deiridh.

Qianmu arréitigh antenna ionsuitecuir cur chuige FPC-bhunaithe agus PCB-chomhtháite araon san áireamh le haghaidh struchtúir gléasanna éagsúla.

Antenna FPC vs. Antenna PCB: Príomhdhifríochtaí

Is é an difríocht phraiticiúil conas a luíonn gach antenna isteach sa táirge. Soláthraíonn antenna FPC níos mó saoirse i socrúcháin, agus is féidir le antenna PCB comhtháthú a shimpliú nuair a bhíonn an bord ciorcad deartha timpeall air.

Ní ráthaíonn ceachtar den dá chineál feidhmíocht gan sreang níos fearr gan tástáil ar an bhfeiste atá beartaithe.

1. Spás Suiteáil agus Dearadh Meicniúil

Is minic gurb é an spás atá ar fáil an chéad fhachtóir le measúnú.

Féadfar antenna FPC a chur ar bhalla imfhálú nó laistigh de limistéar caol inmheánach, ar choinníoll go n-urramaítear teorainneacha lúb an antenna, na coinníollacha gléasta agus na ceanglais leictreacha. Féadfaidh sé seo a bheith úsáideach i bhfeistí ina n-áitíonn an cadhnra, an taispeáint agus an príomhchlár an chuid is mó den spás atá ar fáil.

Caithfidh antenna PCB limistéar oiriúnach ar an mbord ciorcad. Caithfidh a leagan amach cuntas a thabhairt ar an eilimint radiating, plána talún, agus imréiteach ó chomhpháirteanna eile.

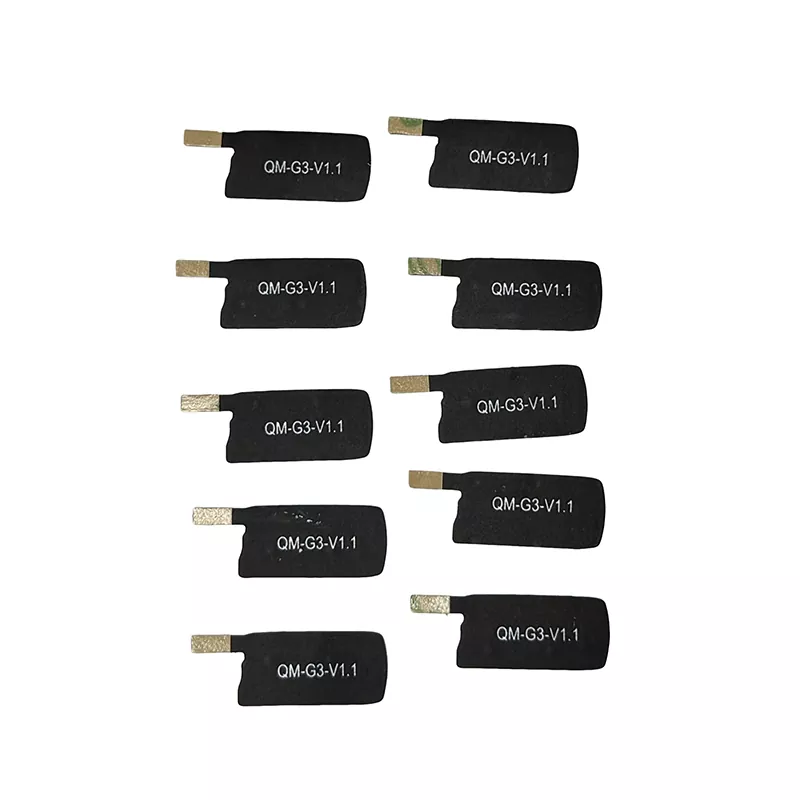

Mar shampla, d’fhéadfadh sé go mbainfeadh tablet le leagan amach inmheánach atá pacáilte go docht leas as antenna solúbtha a mheas is féidir a shuíomh ar shiúl ó áiteanna plódaithe. Qianmu arAntenna Táibléad FPC Ultra-tanaíis táirge ábhartha é le hathbhreithniú agus an cineál seo comhtháthaithe á mheas.

Ba cheart go mbeadh an rogha deiridh bunaithe ar an dearadh meicniúil iomlán seachas ar thoisí an antenna amháin.

2. Feidhmíocht RF agus Cobhsaíocht Chomhartha

Ní sholáthraíonn antenna solúbtha fáiltiú níos láidre go huathoibríoch, agus ní gá go mbeadh antenna PCB-chomhtháite níos cobhsaí.

Braitheann an fheidhmíocht ar mhinicíocht oibriúcháin, céimseata antenna, meaitseáil impedance, tagairt talún, ábhair imfhálú, agus comhpháirteanna máguaird. Is féidir le cadhnraí, lúibíní miotail, taispeántais agus cáblaí difear a dhéanamh don antenna suiteáilte.

Sula roghnaíonn siad antenna, ba cheart d'innealtóirí na paraiméadair seo a leanas a dhearbhú:

• Minicíocht oibriúcháin agus bandaleithead riachtanach

• Impedance agus VSWR

• Gnóthachan agus patrún radaíochta

• Eitleán talún agus imréiteach aeróige

• Ceanglais nascóirí agus cábla beatha

• Feidhmíocht sa imfhálú críochnaithe

Maidir le feistí dlúth gan sreang, tá sé thar a bheith tábhachtach an t-antenna a thástáil sa suíomh suiteála iarbhír. Ní fhéadfaidh torthaí a fhaightear ó aeróg neamhspleách a fheidhmíocht a léiriú tar éis don aeróg a bheith curtha le chéile sa táirge deiridh.

3. Costas Déantúsaíochta agus Cóimeáil

Braitheann an costas iomlán ar dhearadh iomlán an fheiste, ní hamháin ar phraghas an antenna.

Féadfaidh antenna PCB comhpháirteanna ar leithligh agus céimeanna cóimeála a laghdú nuair a luíonn sé leagan amach boird atá ann cheana féin. Mar sin féin, má éilíonn an dearadh athruithe ar thoisí, ródú nó socrúchán comhpháirteanna an PCB, féadfaidh na hathruithe sin obair forbartha a mhéadú.

Is comhpháirt ar leith é antenna FPC agus d'fhéadfadh go mbeadh gá le hábhair shocraithe breise, cábla nó cónascaire. D'fhéadfadh sé a bheith níos praiticiúla mar sin féin nuair a sheachnaíonn sé PCB mór nó athdhearadh imfhálú.

Maidir le tionscadail OEM, déan comparáid idir na costais seo a leanas:

• Monarú antenna

• modhnuithe PCB agus imfhálú

• Cáblaí, chónaisc, agus ábhair gléasta

• Tionól agus cigireacht

• Tástáil fréamhshamhail agus tiúnadh RF

• Méid táirgeachta agus éileamh ionchais

Is fearr comparáid a dhéanamh idir an dá theicneolaíocht a mheas de réir na bpraghsanna bunúsacha a bhaineann leo nuair a iarrtar luachana bunaithe ar na ceanglais theicniúla chéanna.

4. Cén Aintéin atá Oiriúnach do D'Iarratas?

Braitheann an dearadh cuí ar struchtúr fisiceach an fheiste agus ar riachtanais gan sreang.

Gléasanna inchaite agus iniompartha:B'fhéidir gur fiú antenna FPC a mheas nuair a bhíonn an t-imfhálú cuartha nó go bhfágann an leagan amach inmheánach spás teoranta do struchtúr docht antenna.

Baile cliste agus táirgí IoT:Is féidir an dá rogha a bheith oiriúnach. Braitheann an cinneadh ar an gcaighdeán gan sreang, leagan amach an bhoird, imfhálú, agus próiseas cóimeála.

Trealamh tionsclaíoch gan sreang:Is féidir le antenna PCB oibriú go maith nuair a bhíonn leagan amach an bhoird socraithe agus go bhfuil imréiteach leordhóthanach ar fáil. D’fhéadfadh antenna FPC a bheith úsáideach nuair a bhíonn srian ar spás gléasta.

Críochfoirt táibléad agus ríomhaire boise:Féadann antenna solúbtha roghanna breise suímh a sholáthar, go háirithe nuair a bhíonn an struchtúr inmheánach plódaithe. Éilíonn an rogha deiridh fós bailíochtú RF.

Qianmu arraon táirgíáirítear catagóirí antenna inmheánacha agus seachtracha d'fheidhmchláir éagsúla gan sreang. Má dhéantar athbhreithniú ar na struchtúir táirgí atá ar fáil taobh leis na líníochtaí feiste, is féidir na roghanna cuí a laghdú.

5. Cén Fhaisnéis atá ag Teastáil le haghaidh Aintíní Saincheaptha?

Sula n-iarrfaidh tú luachan nó fréamhshamhail, ullmhaigh príomhshonraí an fheidhmchláir atá beartaithe:

1. Banna minicíochta:Sonraigh na minicíochtaí oibriúcháin riachtanacha agus na caighdeáin gan sreang.

2. Toisí atá ar fáil:Cuir an t-uasmhéid antenna ar fáil agus an limistéar suiteála atá ar fáil.

3. Struchtúr an ghléis:Comhroinn líníochtaí PCB, toisí imfhálaithe, agus suíomhanna na gcomhpháirteanna miotail nó na cadhnraí in aice láimhe.

4. Riachtanais RF:Sainaithin an sprice bacainneachta, bandaleithead, VSWR, gnóthachan, agus critéir feidhmíochta infheidhme eile.

5. Modh ceangail:Deimhnigh an bhfuil nasc díreach PCB, cábla comhaiseach, cónascaire IPEX, nó comhéadan eile ag teastáil ón dearadh.

6. Riachtanais tástála:Sonraigh aon tomhais RF riachtanacha nó bailíochtú ar leibhéal an táirge.

7. Plean táirgeachta:Cuir an chainníocht fhréamhshamhail, an méid ordú ionchais, agus an sceideal forbartha ar fáil.

Cuidíonn na sonraí seo chun a chinneadh an bhfuil antenna FPC, antenna PCB, nó struchtúr antenna ionsuite eile oiriúnach don tionscadal.

Ceisteanna Coitianta

An bhfuil antenna FPC níos fearr ná antenna PCB?

Níl sé i ngach iarratas. Soláthraíonn antennas FPC solúbthacht níos mó i socrúchán fisiceach, agus is féidir le antennas PCB comhtháthú a shimpliú nuair a sholáthraíonn leagan amach an bhoird spás leordhóthanach. Braitheann an rogha ceart ar struchtúr an fheiste agus ar riachtanais RF.

An féidir le antennas FPC agus PCB tacú le Wi-Fi agus Bluetooth?

Tá. Is féidir an dá cheann a dhearadh le haghaidh feidhmchláir Wi-Fi agus Bluetooth, lena n-áirítear táirgí 2.4 GHz. Braitheann comhoiriúnacht ar dhearadh antenna, bandaleithead, meaitseáil, agus coinníollacha suiteála.

An gcosnaíonn antenna PCB níos lú i gcónaí?

Féadfaidh antenna PCB comhpháirteanna ar leithligh agus obair tionóil a laghdú, ach is féidir le hathdhearadh PCB costais forbartha a chur leis. Féadfaidh antenna FPC a bheith níos eacnamaí nuair a sheachnaíonn sé athruithe móra ar an bpríomhchlár nó ar an imfhálú.

Cad a théann i bhfeidhm ar fheidhmíocht antenna ionsuite?

Is féidir le minicíocht oibriúcháin, céimseata antenna, eitleán talún, meaitseáil impedance, ábhair imfhálú, agus comhpháirteanna in aice láimhe go léir tionchar a imirt ar fheidhmíocht. Tá tástáil ar an bhfeiste críochnaithe riachtanach.

An féidir le Qianmu antenna FPC saincheaptha a sholáthar?

Déanann leathanach antenna FPC Qianmu cur síos ar na roghanna saincheaptha atá ar fáil, lena n-áirítear toisí, minicíocht, nascóirí, cáblaí agus modhanna suiteála. Ba cheart na sonraíochtaí deiridh a dhearbhú i gcoinne riachtanais RF agus meicniúla an tionscadail.

Roghnú Idir Antennas FPC agus PCB

Ba cheart go dtosódh an cinneadh idir antenna FPC agus antenna PCB le leagan amach an fheiste, minicíocht oibriúcháin, agus feidhmíocht gan sreang riachtanach. Ba cheart ansin solúbthacht suiteála, céimeanna cóimeála, agus costas iomlán forbartha a mheasúnú le chéile.

Maidir le táirgí leictreonacha dlúth, is féidir athruithe inseachanta níos déanaí sa bhforbairt a laghdú má dheimhnítear an suíomh antenna go luath agus an dearadh a thástáil ina imfhálú beartaithe.

Chun rogha oiriúnach a mheas, athbhreithnigh réitigh antenna FPC Qianmu agus roghanna antenna ionsuite eile taobh le riachtanais do ghléas.
