Conas is Féidir le Fráma Grianghraf Digiteach WiFi Antenna Feidhmíocht Gan Sreang agus Tarchur Íomhá Cianda a Fheabhsú

Nuair a bhíonn sioncrónú scamall iontaofa ag teastáil ó fhrámaí grianghraf cliste, nuashonruithe íomhá tapa, agus nascacht cobhsaí gan sreang, an ceartFráma Grianghraf Digiteach Antenna wifithiocfaidh chun bheith ina chomhpháirt thábhachtach crua-earraí.Qianmuforbraíonn réitigh antenna tiomnaithe do dhlúthfhrámaí grianghraf digiteacha, ag cuidiú le monaróirí aghaidh a thabhairt ar mhaolú comhartha, cur isteach inmheánach, agus spás suiteála teoranta trí dhearadh RF a bhaineann go sonrach le feidhmchlár.

Braitheann fráma grianghraf digiteach ar WiFi le haghaidh feidhmeanna cosúil le sioncrónú scamall, tarchur grianghraf cianda, nuashonruithe ábhar sceidealta, agus bainistíocht gléas bunaithe ar app. Mar sin féin, oibríonn an t-antenna taobh istigh d'imfhálú dlúth ina bhfuil scáileáin, cadhnraí, cláir chiorcaid, agus comhpháirteanna eile a d'fhéadfadh tionchar a imirt ar fheidhmíocht RF. Is féidir antenna tiomnaithe a dhearadh thart ar struchtúr fisiciúil an fhráma, bannaí oibriúcháin, cónascaire, ródú cábla, agus suíomh suiteála. Tacaíonn réiteach Qianmu le feidhmchláir 2.4 GHz agus 5 GHz, le sonraíochtaí caighdeánacha lena n-áirítear impedance 50Ω, SWR de ≤1.8, gnóthachan 2-4 dBi, agus FPC, PCB SMT, nó cumraíochtaí seachtracha slata ghreamaitheacha. Tá toisí saincheaptha, nascóirí, faid cábla, agus paraiméadair RF ar fáil freisin le haghaidh dearaí gléasanna éagsúla.

Clár na nÁbhar

1. Cén fáth a bhfuil Aeróg Tiomnaithe wifi de dhíth ar Fhráma Grianghraf Digiteach?
2. Conas a Oibríonn an Antenna Laistigh de Fhráma Grianghraf Cliste?
3. Cad iad na Sonraíochtaí ar Chóir do Cheannaitheoirí a Mheasúnú?
4. Cá Is Féidir Na hAeróga seo a Úsáid?
5. Conas is cóir Aeróg Wifi a Shuiteáil?
6. Cén chaoi ar cheart do dhéantóirí an t-Antenna Ceart a Roghnú?
7. Cén Fáth a Smaoinigh ar Qianmu le haghaidh Táirgeadh Antenna Saincheaptha?
8. Ceisteanna Coitianta

Cén fáth a bhfuil Aeróg Tiomnaithe wifi de dhíth ar Fhráma Grianghraf Digiteach?

Tá fráma grianghraf digiteach cliste níos mó ná taispeáint. Ceanglaíonn go leor samhlacha nua-aimseartha le ródairí, feidhmchláir shoghluaiste, ardáin néil, nó córais bhainistíochta inneachair ionas gur féidir le húsáideoirí íomhánna a uaslódáil go cianda agus ábhar ar taispeáint a bhainistiú. Déanann sé seo cumarsáid gan sreang mar chuid thábhachtach d'eispéireas iomlán an táirge.

Is é an deacracht ná go mbíonn spás inmheánach teoranta ag fráma grianghraf de ghnáth. Is féidir le taispeáint, ceallraí, príomhchlár, cainteoir, comhpháirteanna miotail agus leictreonaic eile tionchar a imirt ar fheidhmíocht antenna. Féadfaidh antenna uilíoch oibriú faoi choinníollacha saotharlainne ach iad féin a iompar go difriúil tar éis é a chomhtháthú isteach sa imfhálú críochnaithe.

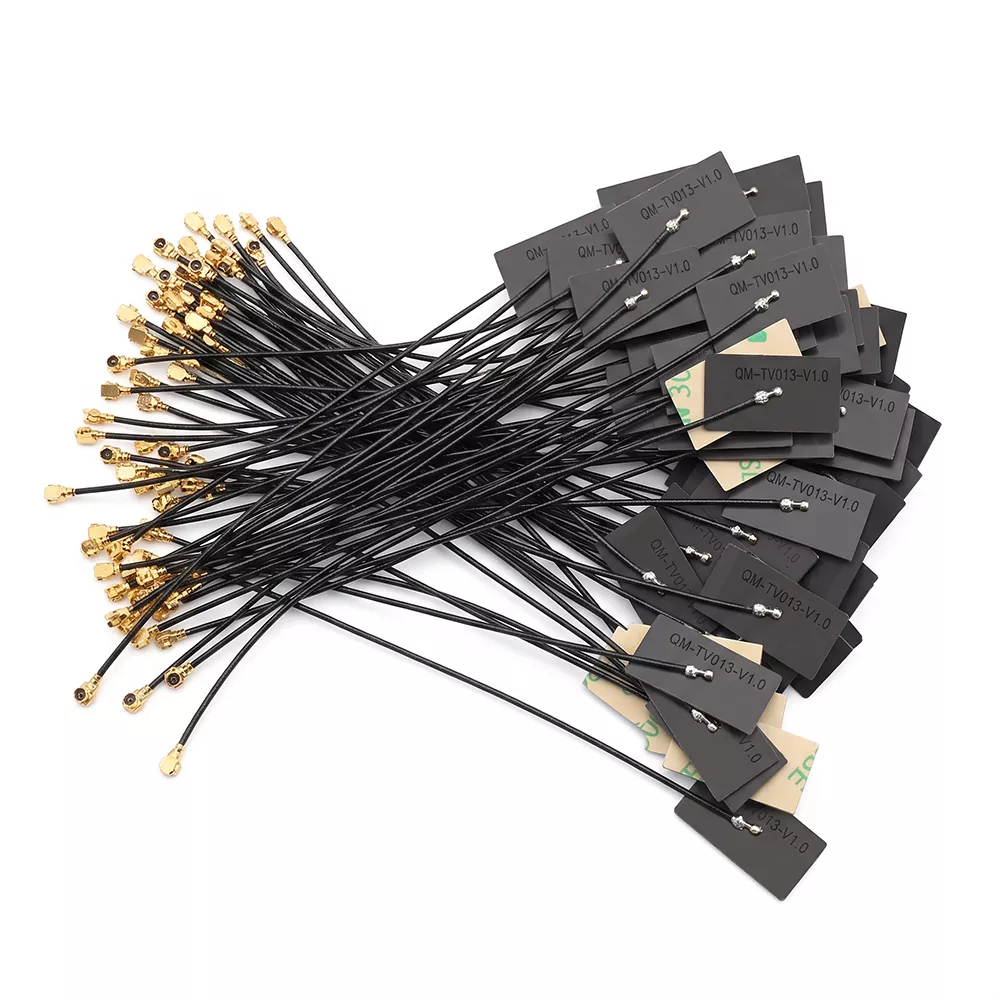

Dá bhrí sin tá antenna tiomnaithe deartha thart ar an timpeallacht iarratais iarbhír. Léiríonn faisnéis táirge Qianmu go bhfuil a réiteach optamaithe le haghaidh frámaí grianghraf dlúth 7-orlach go 15.6-orlach agus le haghaidh cur isteach féideartha de bharr scáileáin, cadhnraí agus motherboards.

• Tacaíonn nascacht scamall cobhsaí agus tarchur íomhá iargúlta.
• Deartha le haghaidh spásanna suiteála inmheánacha dlúth.
• Ar fáil le haghaidh feidhmchláir gan sreang 2.4 GHz agus 5 GHz.
• Is féidir é a chumrú le nascóirí agus faid éagsúla cábla.
• Tacaíonn FPC, PCB SMT, agus struchtúir antenna slat ghreamaitheacha seachtracha.

Conas a Oibríonn an Antenna Laistigh de Fhráma Grianghraf Cliste?

Déanann an t-antenna comhshó dhá bhealach idir comharthaí leictreacha agus tonnta leictreamaighnéadacha. Le linn tarchuir, seolann modúl wifi an fhráma grianghraf comhartha RF leictreach chuig an antenna. Radaíonn an t-antenna an comhartha tríd an spás máguaird i dtreo ródaire gan sreang nó pointe rochtana.

Le linn glactha, gabhann an t-aeróg comharthaí gan sreang ón ródaire agus déantar iad a thiontú ar ais go comharthaí leictreacha le haghaidh próiseála ag an modúl wifi. Cumasaíonn an chumarsáid dhá-bhealach seo feidhmeanna mar:

1. Uaslódáil íomhá iargúlta.
2. Sioncrónú grianghraf scamall-bhunaithe.
3. Nuashonruithe inneachair feidhmchláir mhóibíleacha.
4. Bainistíocht taispeána sceidealta.
5. Rialú gléas líonra-bhunaithe.

I gcás innealtóirí táirgí, ní féidir feidhmíocht antenna a mheas go neamhspleách ón imfhálú. Is féidir le suíomh suiteála, imréiteach talún, ródú cábla, ábhair máguaird, agus comhpháirteanna leictreonacha in aice láimhe tionchar a imirt ar fheidhmíocht phraiticiúil RF.

Cad iad na Sonraíochtaí ar Chóir do Cheannaitheoirí a Mheasúnú?

Má roghnaítear antenna de réir cuma nó cineál cónascaire amháin, is féidir fadhbanna a chruthú le linn tástála fréamhshamhail nó olltáirgeadh. Ba cheart d'innealtóirí RF agus foirne ceannaigh athbhreithniú a dhéanamh ar raon minicíochta, impedance, SWR, gnóthachan, struchtúr antenna, sonraíocht cábla, cónascaire, agus ceanglais chomhshaoil ​​sula ndeimhnítear múnla.

Ba cheart na paraiméadair seo a mheas i gcónaí in éineacht leis an imfhálú deiridh agus modúl gan sreang. Ní chiallaíonn gnóthachan ainmniúil níos airde go huathoibríoch feidhmíocht níos fearr i ngach táirge mar go mbraitheann éifeachtacht antenna agus meaitseáil go mór ar an struchtúr máguaird.

Cá Is Féidir Na hAeróga seo a Úsáid?

Is féidir le antenna tiomnaithe tacú le catagóirí éagsúla de tháirgí cliste fráma grianghraf. Is é an riachtanas coitianta ná cumarsáid iontaofa gan sreang laistigh d'imfhálú leictreonach dlúth.

• Frámaí grianghraf cliste baile:Oiriúnach do tháirgí 7-orlach, 8-orlach, 10.1-orlach, 12-orlach, agus 15.6-orlach.
• Frámaí scamall scáileáin tadhaill:Tacaíonn sé le táirgí a fhaigheann grianghraif trí aipeanna soghluaiste agus ardáin scamall.
• Frámaí taispeántais tráchtála:Infheidhme maidir le taispeántais óstáin, scáileáin faisnéise tithe aíochta, frámaí fógraíochta stocaireachta, agus táirgí taispeána corparáideacha.
• Táirgí bronntanais iniompartha:Úsáideach le haghaidh frámaí grianghraf gan sreang faoi thiomáint ceallraí atá deartha do mhargaí ríomhthráchtála tomhaltóirí agus trasteorann.
• Leictreonaic leabaithe:Is féidir é a chomhtháthú le réitigh motherboard bunaithe ar ardáin mar Rockchip, Allwinner, agus ESP32.

Maidir le táirgí neamhchaighdeánacha, is féidir forbairt antenna a bheith bunaithe ar líníochtaí struchtúracha, spás suiteála, riachtanais comhéadan, agus an modúl gan sreang a úsáideann an gléas críochnaithe.

Conas is cóir Aeróg Wifi a Shuiteáil?

Tá suiteáil cheart riachtanach mar is féidir fiú aeróg atá oiriúnach go teicniúil taithí a fháil ar dhíghrádú feidhmíochta má tá sé suite go mícheart laistigh den imfhálú.

Céim 1: Ullmhaigh an Limistéar Suiteála

Cumhacht as an fráma grianghraf agus bain an clúdach cúil. Glan an limistéar suiteála atá beartaithe agus cinntigh go bhfuil go leor spáis ann don chorp antenna agus don chábla comhaiseach. Seachain áiteanna ina bhféadfadh struchtúir mhiotail bac a chur ar an gcosán RF.

Céim 2: Suí an Antenna

Le haghaidh antenna FPC, cuir an t-antenna greamaitheacha cothrom i gcoinne dromchla inmheánach cuí. Seachain cur isteach díreach ón taispeáint, ó cheallraí, ó chomhpháirteanna an phríomhchláir, agus ó bhacainní RF féideartha eile. Ba cheart aeróga slata ghreamaitheacha sheachtracha a shuíomh go daingean ag a bpointe gléasta ainmnithe.

Céim 3: Ceangail agus Tástáil

Ceangail an t-antenna leis an modúl wifi ag baint úsáide as an cónascaire RF ceart. Coinnigh an cábla comhaiseach eagraithe agus seachain lúba géara, comhbhrú nó tangling gan ghá. Tar éis an t-imfhálú a athchóimeáil, nascacht líonra tástála, tarchur íomhá iargúlta, agus oibriú fadtréimhseach.

Maidir le táirgeadh mais, ba cheart do mhonaróirí líníocht suiteála caighdeánaithe a leanúint. Cuidíonn suíomh aeróige comhsheasmhach chun éagsúlacht idir aonaid táirgthe a laghdú.

Cén chaoi ar cheart do dhéantóirí an t-Antenna Ceart a Roghnú?

Ba cheart d'fhoirne táirgí roghnú antenna a mheas mar chuid den chóras iomlán gan sreang seachas é a chóireáil mar chomhpháirt scoite. Is féidir leis an seicliosta seo a leanas cabhrú le fréamhshamhlú agus rioscaí táirgthe a laghdú.

1. Deimhnigh an banna gan sreang.Déan amach an dteastaíonn oibríocht 2.4 GHz, 5 GHz nó débhanda ón bhfeiste.
2. Seiceáil an spás suiteála atá ar fáil.Tomhais an limistéar antenna agus breithnigh suíomh an taispeántais, an ceallraí, an PCB, agus an imfhálú.
3. Meaitseáil an cónascaire RF.Fíoraigh an dteastaíonn IPEX4, MHF1, RP-SMA, nó comhéadan eile ón modúl.
4. Sainmhínigh ceanglais cábla.Ba cheart fad agus ródú an chábla a chinneadh sula gcuirtear an t-aeróg chun críche.
5. Déan feidhmíocht RF sa táirge críochnaithe a mheas.Ba cheart tástáil fréamhshamhail a dhéanamh tar éis an t-antenna a shuiteáil san imfhálú iarbhír.
6. Iarr samplaí roimh an mórchóir táirgeadh.Cuidíonn bailíochtú samplach le comhoiriúnacht a dhearbhú agus laghdaíonn sé an baol fadhbanna comhartha ar scála mór.
7. Smaoinigh ar chumas saincheaptha.Is féidir le monaróir atá in ann toisí, gnóthachan, nascóirí agus sonraíochtaí cábla a choigeartú tacú níos fearr le dearaí táirgí neamhchaighdeánacha.

Maidir le foirne soláthair, is féidir le cumarsáid dhíreach leis an monaróir antenna soiléiriú teicniúil, tástáil shamplach, comhordú táirgeachta, agus athruithe dearaidh ina dhiaidh sin a shimpliú.

Cén Fáth a Smaoinigh ar Qianmu le haghaidh Táirgeadh Antenna Saincheaptha?

Díríonn Qianmu Communication ar thaighde, forbairt agus táirgeadh antennas cumarsáide, lena n-áirítear antennas FPC, antennas PCB, antennas wifi, antennas Bluetooth, antennas 5G, antennas GPS, agus réitigh RF saincheaptha.

Maidir le hiarratais ar fhráma grianghraf digiteach, soláthraíonn Qianmu dearaí tiomnaithe seachas a bheith ag brath ach ar chumraíochtaí cineálach antenna. Tacaíonn a chumais táirgthe le saincheaptha bunaithe ar thoisí an táirge, modúil chumarsáide, minicíocht oibriúcháin, suíomh suiteála, ceanglais chónascaire, agus sonraíochtaí cábla.

I measc sonraíochtaí táirge foilsithe an mhonaróra tá comhlíonadh RoHS agus REACH, agus is féidir cúnamh deimhniúcháin CE agus FCC a sholáthar de réir riachtanais an tionscadail. Maidir le tionscadail OEM agus ODM, is féidir le ceannaitheoirí samplaí a mheas freisin sula mbogann siad go dtí táirgeadh toirte.

Le haghaidh faisnéise breise faoi chumais antenna Qianmu, déan iniúchadh ar anRéitigh déantúsaíochta antenna Qianmunó athbhreithniú a dhéanamh ar an tiomnaitheFráma Grianghraf Digiteach Leathanach táirge WiFi Antenna.

Ceisteanna Coitianta

An féidir na toisí antenna agus cónascaire a shaincheapadh?

Tá. Tacaíonn Qianmu le saincheapadh toisí antenna, fad cábla, paraiméadair ghnóthachain, agus cineálacha cónascaire de réir struchtúr feiste, spás suiteála, agus comhéadan modúl wifi.

An dtugann an antenna tacaíocht do 2.4 GHz agus 5 GHz wifi?

Tacaíonn an tsonraíocht chaighdeánach 2400–2500 MHz agus 5150–5850 MHz. Is féidir cumraíochtaí banna sonracha a phlé de réir an mhodúil gan sreang agus na ceanglais iarratais.

Cad iad na struchtúir antenna atá ar fáil le haghaidh frámaí grianghraf digiteach?

I measc na struchtúr atá ar fáil tá antennas solúbtha FPC, antennas PCB SMT, agus antennas seachtracha slata ghreamaitheacha. Braitheann an struchtúr cuí ar an imfhálú, spás atá ar fáil, modh suiteála, agus dearadh RF.

Cad ba cheart a thástáil roimh ordú mórchóir a dhéanamh?

Ba cheart do mhonaróirí an t-antenna a thástáil sa imfhálú táirge críochnaithe agus meastóireacht a dhéanamh ar chobhsaíocht gan sreang, tarchur íomhá iargúlta, iontaofacht nasc, agus feidhmíocht faoi choinníollacha oibriúcháin réalaíocha. Cuidíonn sé seo le saincheisteanna comhtháthaithe a aithint roimh olltáirgeadh.

An féidir an t-antenna a úsáid le haghaidh táirgí taispeána digiteacha tráchtála?

Tá. Áirítear leis an raon feidhmchlár frámaí taispeántais cliste tráchtála, taispeántais óstáin agus tithe aíochta, frámaí fógraíochta stocaireachta, táirgí taispeána corparáideacha, agus feidhmchláir fráma grianghraf digiteacha eile atá ceangailte.

Conclúid

Tá nasc iontaofa gan sreang riachtanach le haghaidh frámaí grianghraf cliste nua-aimseartha a bhíonn ag brath ar shioncrónú scamall agus ar bhainistiú iargúlta ábhar. Is féidir le roghnú antenna bunaithe ar mhinicíocht, meaitseáil RF, spás suiteála, cónascaire, ródú cábla, agus feidhmíocht imfhálú iarbhír cabhrú le monaróirí córas gan sreang níos comhsheasmhaí a thógáil. Má tá fráma grianghraf nua á fhorbairt agat, ag athchur aeróg atá ann cheana féin, nó ag pleanáil táirgeadh OEM/ODM,déan teagmháil linnchun do thoisí antenna, riachtanais minicíochta, cumraíocht cónascaire, samplaí, agus riachtanais táirgeachta saincheaptha a phlé le foireann innealtóireachta Qianmu.
