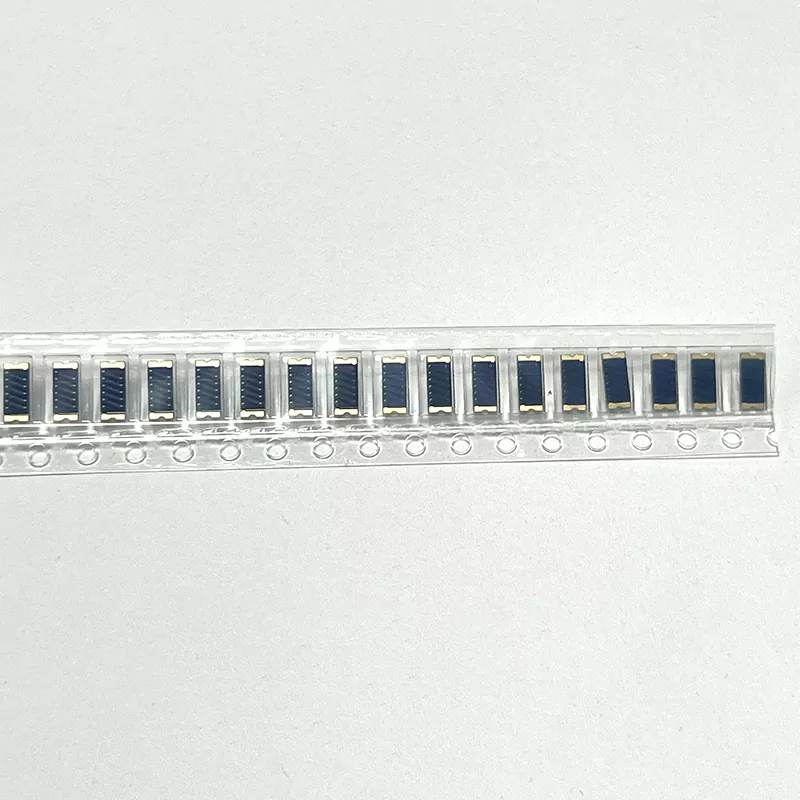

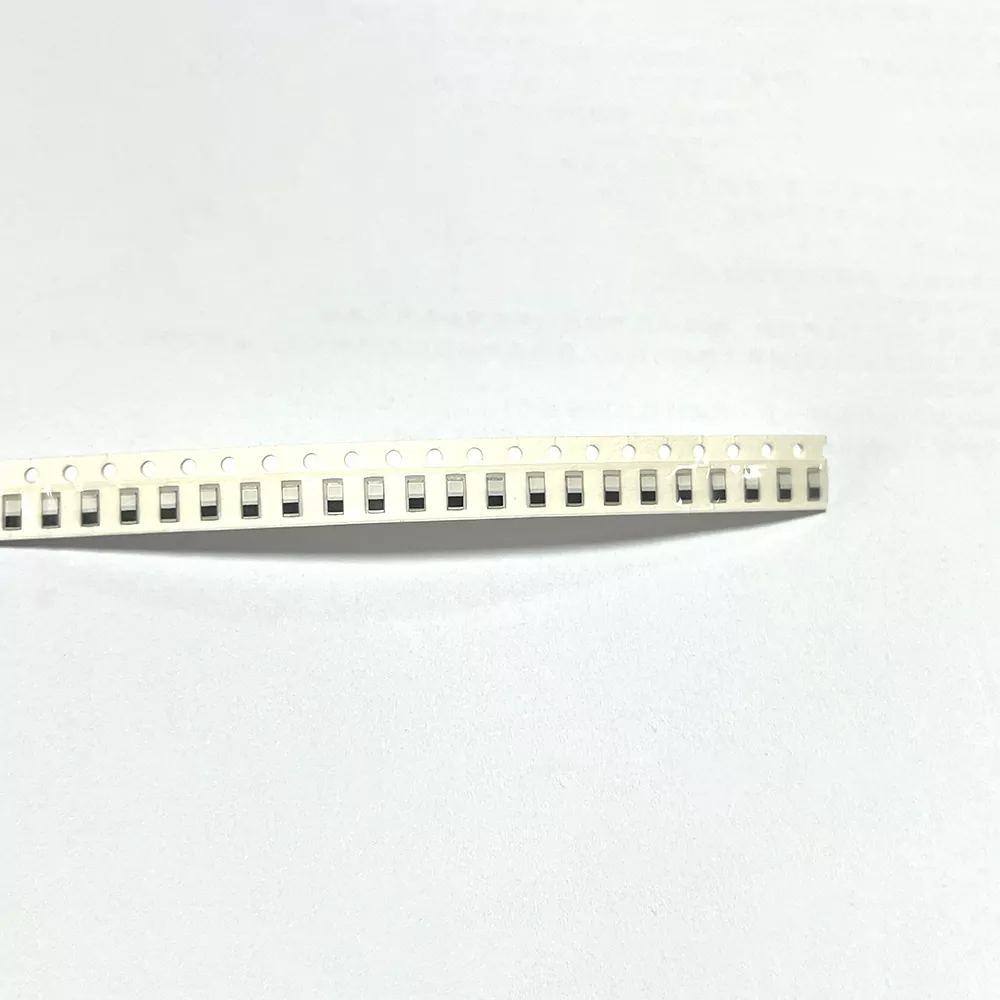

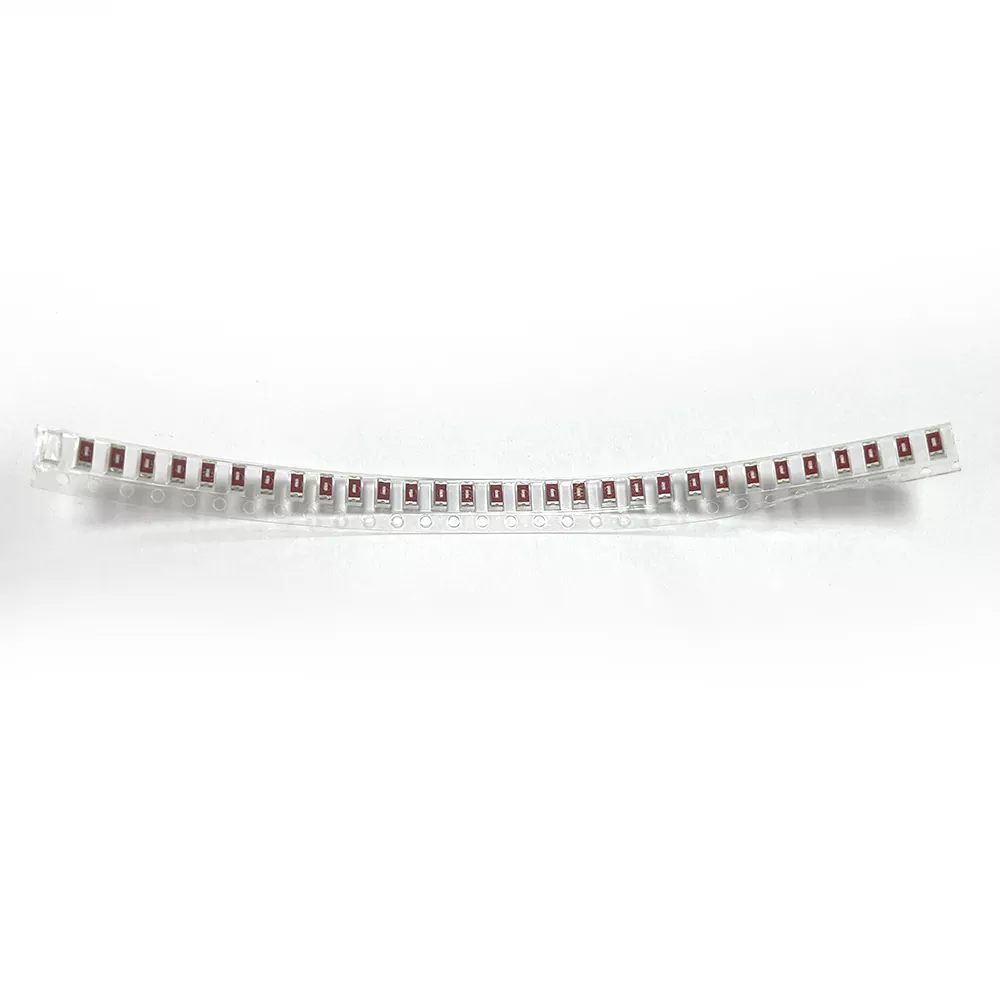

Antenna Paiste Ceirmeach

Is antenna RF ionsuite miniaturized é Antenna Patch Ceirmeach Bluetooth a forbraíodh go speisialta don bhanna cumarsáide Bluetooth 2.4GHz. Úsáideann sé ceirmeacht tréleictreach ard mar chroí-fhoshraith agus déantar é a mhonarú trí shintéiriú ciseal-ar-ciseal ardteochta agus eitseáil chiorcaid mhiotail bheachtais.

Is comhpháirt transceiver RF paiste éighníomhach é an t-antenna seo. Ní éilíonn sé sreangú seachtrach nó limistéar imréitigh mór le linn na suiteála.

Leis an ábhar tréleictreach ard agus struchtúr dlúth, sroicheann sé tarchur comhartha Bluetooth éifeachtach agus fáiltiú i spás teoranta agus buntáistí a sholáthar ar nós tomhaltas ísealchumhachta, feidhmíocht láidir frith-chur isteach, agus cobhsaíocht ard.

Úsáidtear go forleathan é mar réiteach antenna ionsuite ard-deireadh le haghaidh olltáirgeadh gléasanna inchaite Bluetooth, táirgí baile cliste, críochfoirt IoT, agus feistí Bluetooth atá suite ar fheithiclí.

Conas a Oibríonn sé

Glacann Antenna Paiste Ceirmeacha Bluetooth Qianmu Communication struchtúr radaíochta ard-athshondas tréleictreach ceirmeach agus microstrip, comhdhéanta de shubstráit tréleictreach ceirmeach, paiste radaíochta miotail dromchla, agus ciseal meaitseála bun na talún.

Soláthraíonn an struchtúr tarchur comhartha cobhsaí, rialú paraiméadair beacht, agus feidhmíocht iontaofa arna fhíorú trí thástáil saotharlainne.

Athshondas Banna Beacht

Ag baint úsáide as foshraith ceirmeach tréleictreach 9.2 ard, meaitseálann an t-antenna go cruinn an banna minicíochta iomlán Bluetooth de 2400–2483.5MHz. Le cruinneas meaitseála bannaí suas le 99.6%, laghdaíonn sé go héifeachtach fritháireamh minicíochta agus maolú comhartha, ag cuidiú le réiteach fadhbanna moille agus dícheangail Bluetooth.

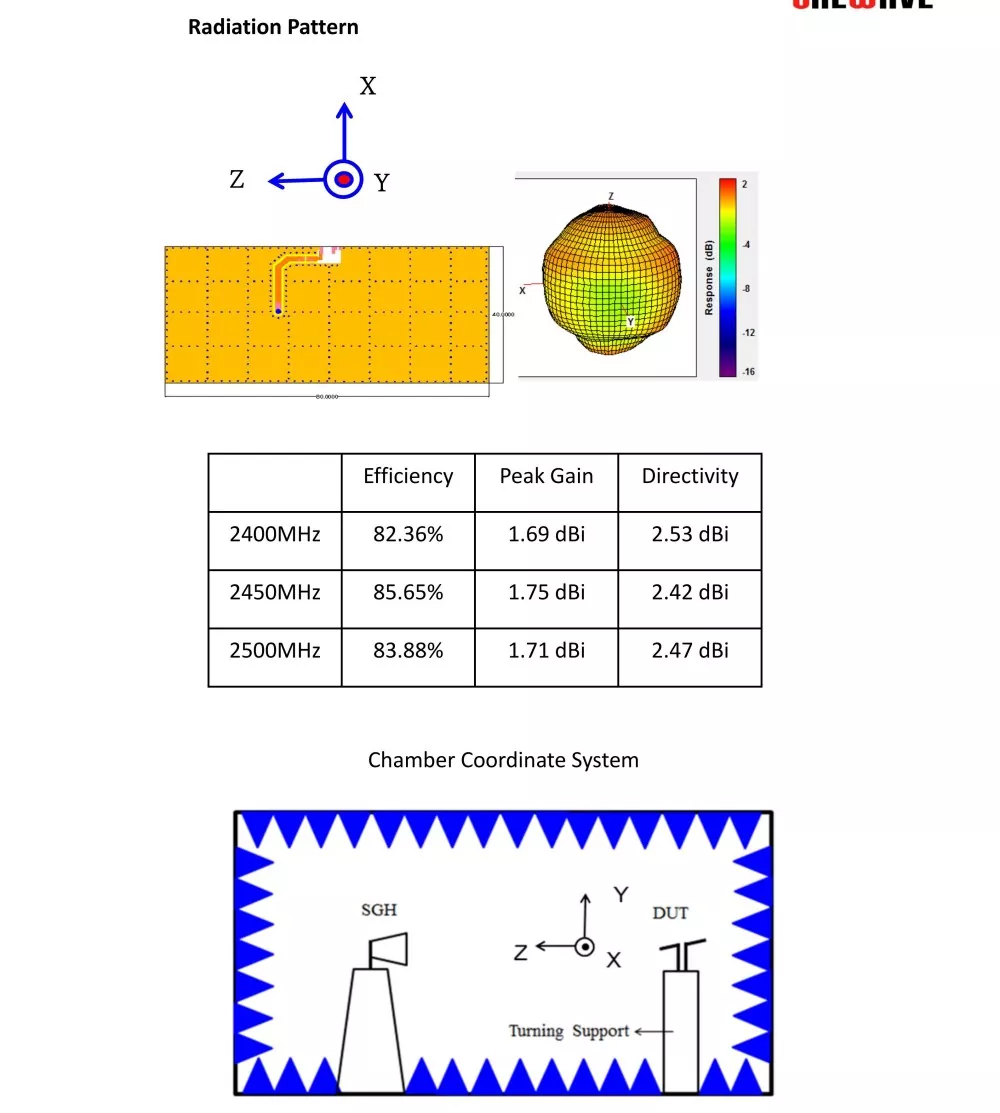

Radaíocht Olltreoch 360°

Gineann an ciorcad microstrip cruinneas dromchla réimse radaíochta leictreamaighnéadach aonfhoirmeach le aonfhoirmeacht radaíochta suas le 95%. I gcomparáid le gnáth-antennas PCB, laghdaíonn sé go mór spotaí dalla comhartha agus soláthraíonn sé naisc il-uillinn níos cobhsaí le haghaidh feistí.

Friotaíocht Láidir Cur isteach Leictreamaighnéadach

Soláthraíonn an t-ábhar tréleictreach ceirmeach aonrú leictreamaighnéadach dúchasach, ag cuidiú le cur isteach sciath ó sceallóga motherboard, soláthairtí cumhachta agus torann ceallraí. Faoi choinníollacha casta, méadaítear an cóimheas comhartha-go-torann faoi 4-6dB, ag soláthar feidhmíocht frith-chur isteach níos fearr ná antennas earrach traidisiúnta agus PCB.

Meaitseáil Impedance Ísealchumhachta

Glacann an t-antenna comhoiriúnú impedance beacht 50Ω caighdeánach le cóimheas tonn seasamh ≤1.3, rud a chinntíonn caillteanas comhartha thar a bheith íseal. Féadann sé tomhaltas cumhachta Bluetooth a laghdú 15%, rud a fhágann go bhfuil sé oiriúnach d'iarratais ísealchumhachta BLE agus riachtanais saoil ceallraí fada.

Oibriú Cobhsaí Faoi Raon Teochta Leathan

Soláthraíonn an struchtúr sintéaraithe ard-teocht comhtháite cobhsaíocht theirmeach den scoth. Tar éis tástálacha rothaíochta teocht ard agus íseal ó -40 ° C go + 85 ° C, fanann an diall minicíochta laistigh de ≤ ± 2MHz. Coinníonn an antenna feidhmíocht chobhsaí i dtimpeallachtaí teocht ard agus íseal araon.

Treoir Roghnú Táirge

Ní dhíríonn go leor forbróirí agus ceannaitheoirí crua-earraí ach ar mhéid agus déanann siad neamhaird ar oiriúnacht na gcoinníollacha oibre agus na bparaiméadar, rud a fhágann go n-athoibreoidh mais-tháirgeadh agus teipeanna críochfoirt. Agus antenna paiste ceirmeach Bluetooth á roghnú agat, is féidir leat é a mheaitseáil go beacht de réir trí chroí-thoise:

• Roghnaigh bunaithe ar riachtanais chumhachta feiste: Maidir le feistí ísealchumhachta BLE faoi thiomáint ceallraí agus gléasanna inchaite, tabhair tosaíocht d'aintéiní ceirmeacha caighdeánacha ultra-ísealchumhachta chun saol ceallraí an fheiste a fheabhsú go suntasach; Le haghaidh gléasanna plug-in, roghnaigh an leagan feabhsaithe ardghnóthachan.

• Roghnaigh bunaithe ar na coinníollacha oibriúcháin: Maidir le trealamh sibhialta gnáth-theocht faoi dhíon, tá múnla rialta inghlactha; Maidir le trealamh feithicle-suite, lasmuigh agus trealaimh thionsclaíoch, ní mór samhlacha frith-chreathadh teocht leathan de ghrád tionsclaíoch a roghnú. Is féidir leo timpeallachtaí crua a sheasamh agus ní rachaidh a bhfeidhmíocht in olcas thar thréimhse fhada úsáide.

• Roghnaigh bunaithe ar struchtúr an trealaimh: Maidir le trealamh le corp an-bheag agus gan aon spás cloiginn, roghnaigh samhlacha gléasta dromchla miniaturized; Maidir le feistí a dteastaíonn tarchur fad-achair Bluetooth agus líonrú mogalra uathu, roghnaigh samhlacha saincheaptha ard-ghnóthachain, ard-fhrith-idirghabhála.

CCanna

C1: Cad é an buntáiste is mó a bhaineann le antenna paiste ceirmeach Bluetooth thar antenna rialta?

A1: Is iad na buntáistí lárnacha ná ardchobhsaíocht, tomhaltas ísealchumhachta, frith-chur isteach láidir, friotaíocht le teocht ard agus íseal, comhsheasmhacht ard i dtáirgeadh mais, ag tabhairt aghaidh go foirfe ar phointí pian antennas PCB coitianta agus antennas earraigh, mar shampla cur isteach éasca, diall minicíochta mór, tomhaltas ardchumhachta, agus droch-fhriotaíocht creathadh, go háirithe oiriúnach le haghaidh táirgeadh mais crua-earraí cliste ard-deireadh, feistí tionsclaíocha agus feithicleacha.

C2: An dtacaíonn an t-antenna seo le prótacal ísealchumhachta Bluetooth 5.0/5.1/5.3 BLE?

A2: Tacaíocht iomlán. Tá sé ag luí le gach leagan de phrótacal Bluetooth, ag luí le fuinneamh íseal BLE, líonrú Bluetooth Mogall, tarchur gan sreang uilíoch 2.4G, agus comhoiriúnach le gach modúl Bluetooth príomhshrutha ar an margadh.

C3: An féidir méid, paraiméadair agus LOGO branda a shaincheapadh?

A3: Tacaíonn saincheaptha lán-toiseach. Mar fhoinse Monarcha, féadann sé mionchoigeartú a dhéanamh ar mhéid na n-antenna, ar bhac, agus ar ghnóthachan de réir riachtanais an chustaiméara, tacú le priontáil scáileáin síoda ar LOGO eisiach an chustaiméara ar an tithíocht, agus oiriúnú do riachtanais olltáirgeadh lipéad príobháideach OEM/ODM.
