Antenna boinn

Is antenna RF seachtrach sorcóireach dlúth é antenna boinn le cruth cosúil le cnaipe. Deartha mar Antenna Banna Dual 2.4GHz 5.8GHz, soláthraíonn sé réiteach tarchurtha éadrom gan sreang do ghléasanna leictreonacha beaga ag baint úsáide as cumarsáid wifi, Bluetooth, agus ZigBee.

Glacann antenna slat rubair cnaipe féinfhorbartha Qianmu Communication teicneolaíocht mhúnlú insteallta agus séalaithe aon-phíosa. Comhtháthaíonn sé eilimint athshondach copair iomlán agus ciseal sciath frithchaiteach miotail ag an mbun.

Feistithe le comhéadan caighdeánach snáithithe SMA, is féidir an Antenna Banna Dual SMA seo a shuiteáil agus a dhaingniú go díreach le tithíocht an fheiste. I gcomparáid le antennas slat rubair caol agus antennas PCB ionsuite, cuireann sé struchtúr dlúth, discréideach le tithíocht séalaithe d'iarratais laistigh agus lasmuigh.

Conas a Oibríonn sé

Úsáideann antenna mona oscillator copair fáinne ciseal dúbailte inmheánach le haghaidh tarchur agus fáiltiú RF dé-bhanna. Ionchorpraíonn an bonn cnaipe-chruthach ciseal frithchaiteach miotail atá deartha chun cabhrú le radaíocht chomhartha a bhainistiú agus tionchar na gcomhpháirteanna leictreonacha in aice láimhe a laghdú.

1. Dearadh oscillator sraitheach:Tá an ciseal uachtarach deartha don bhanna 2.4GHz a úsáideann Bluetooth agus ZigBee, agus tacaíonn an ciseal íochtair leis an mbanda 5.8GHz a úsáideann feistí wifi comhoiriúnacha. Is é an VSWR lánbhanda luaite ná ≤1.35.

2. Sciath bonn agus bainistíocht trasnaíochta:Tá an ciseal frithchaiteach miotail bun deartha chun tionchar trasnaíochta leictreamaighnéadach a laghdú ó phríomhbhord an fheiste, ceallraí litiam, agus tithíocht miotail. Braitheann an fheidhmíocht iarbhír ar an timpeallacht suiteála agus éilíonn sé tástáil ar an bhfeiste críochnaithe.

3. Tithíocht séalaithe agus friotaíocht teochta:Tá an tithíocht mhúnlaithe insteallta aon-phíosa deartha le haghaidh cosaint an chomhshaoil. Is é an raon teochta oibriúcháin sonraithe ná -35°C go +70°C. Ba cheart cobhsaíocht minicíochta a bhaineann le teocht a dhearbhú faoi na coinníollacha tástála sonraithe.

4. Meaitseáil impedance RF:Úsáideann an t-antenna impedance ainmniúil 50Ω chun tacú le comhtháthú RF agus chun éagothroime impedance a laghdú. Is féidir gnóthachan, VSWR, agus éifeachtúlacht radaíochta a mheas trí thástáil RF cuí.

Trealamh Comhoiriúnach agus Feidhmchláir

1. Baile Cliste:Mar Antenna le haghaidh Gléasanna Cliste Baile, is féidir é a úsáid i mion-gheata cliste, soicéid wifi, aláraim dorais agus fuinneoige, agus cianrialtáin Bluetooth. Cuidíonn a struchtúr dlúth freastal ar nascacht gan sreang i bhfeistí le spás suiteála teoranta.

2. Idirlíon Tionsclaíoch na Rudaí:Is féidir an Aintéin Braiteoir Gan Sreang seo a mheas le haghaidh críochfoirt mhion-teochta agus taise, nóid rianaithe sócmhainní stórais, agus modúil tarchurtha sonraí gan sreang. Tá sé ábhartha freisin maidir le feidhmchláir Antenna le haghaidh Gléasanna IoT ina bhfuil an banna minicíochta agus na coinníollacha suiteála ag teacht le riachtanais an chórais.

3. Leictreonaic Inaistrithe:Mar Antenna Dlúth le haghaidh Gléasanna Inaistrithe, is féidir é a úsáid i dtrealamh scanadh ríomhaire boise, brathadóirí iniompartha, agus mionchainteoirí Bluetooth. Ba cheart leagan amach an fheiste agus feidhmíocht RF a mheas roimh an gcomhtháthú deiridh.

4. Gléasanna Slándála:D’fhéadfadh an Antenna seo le haghaidh Feistí Slándála Gan Sreang a bheith oiriúnach do cheamaraí beaga gan sreang agus do chórais rialaithe rochtana. I gcás córais iontrála atá bunaithe ar Bluetooth, is féidir é a úsáid mar Aeróg Rialaithe Rochtana Bluetooth.

5. Gabhálais RF:I measc na gabhálais roghnacha tá cáblaí friothálacha SMA-go-IPEX agus comhpháirteanna nasc RF comhoiriúnacha eile. Ba cheart roghnú cónascaire a dheimhniú i gcoinne an mhodúil gan sreang agus comhéadan gléas.

Príomhghnéithe Táirge

Soláthraíonn Qianmu Communication roghanna antenna mona le haghaidh feistí dlúth gan sreang, le sonraíochtaí agus cumraíochtaí comhéadan roghnaithe de réir riachtanais an iarratais.

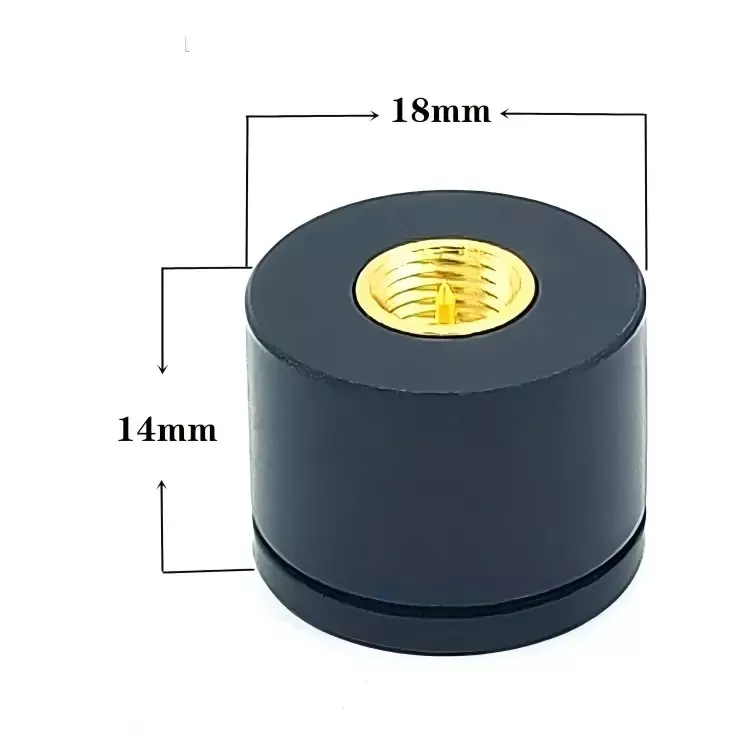

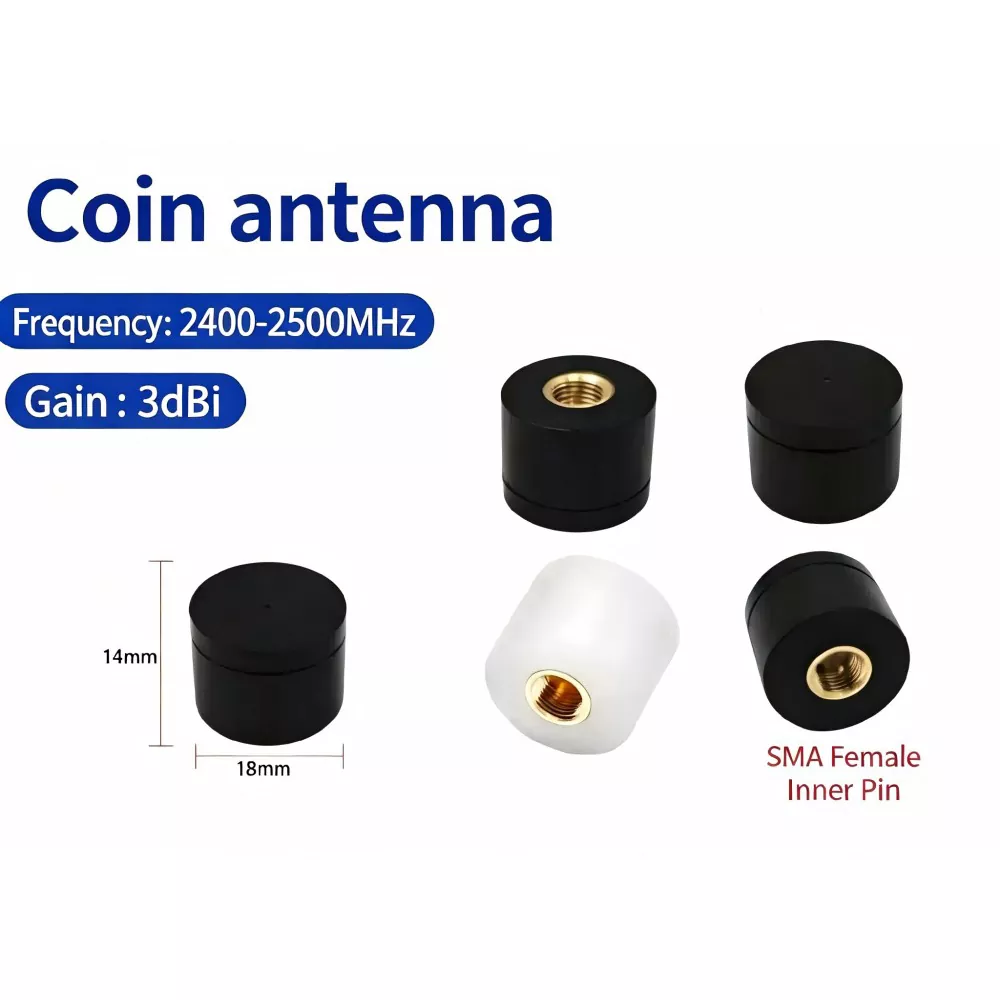

1. Struchtúr dlúth i gcruth cnaipe:Ar fáil i trastomhais bonn 15mm agus 18mm, le airde 14mm. Tacaíonn an lorg beag le suiteálacha ina bhfuil spás antenna seachtrach teoranta.

2. Oibriú débhanda:Tacaíonn an Mini Antenna wifi seo leis na raonta minicíochta sonraithe 2.4GHz agus 5.8GHz. Ag brath ar chumraíocht an fheiste, is féidir an t-antenna a úsáid in iarratais comhoiriúnacha WiFi, Bluetooth agus ZigBee. Deimhnigh ceanglais mhinicíochta a bhaineann go sonrach le prótacal roimh an roghnú.

3. Roghanna comhéadain:Áirítear le cumraíochtaí caighdeánacha comhéadain SMA le socruithe teagmhála éagsúla. Féadfar críochfoirt sádrála agus cáblaí friothálacha IPEX den chéad ghlúin nó den cheathrú glúin IPEX a áireamh i gabhálais chomhoiriúnacha, faoi réir na cumraíochta roghnaithe.

4. Cosaint an chomhshaoil:Tá an tithíocht rátáil IP54 deartha chun cosaint a sholáthar ar dhul isteach deannaigh agus splancscáileán uisce. Tá roghanna tithíochta dubh agus bán ar fáil de réir riachtanais stoic agus ordaithe.

5. Saincheapadh:Féadfaidh coigeartuithe tríthoiseach, priontáil lógó bhlaosc, agus cumraíochtaí cónascaire RF a bheith san áireamh i roghanna Antenna Saincheaptha SMA. Ba cheart infhaighteacht stoic, am luaidhe samplach, agus praghsáil toirte a dheimhniú do gach ordú.

Sonraíochtaí Teicniúla

Samplaí Feidhmchláir

1. Trealamh baile cliste:Is féidir antenna dlúth a shuiteáil ar aláram doras nó fuinneoige wifi áit a bhfuil spás tithíochta teoranta. Braitheann an raon nasc deiridh ar shocrúchán antenna, ballaí, cur isteach, agus cumraíocht RF an fheiste.

2. Críochfoirt braiteoirí tionsclaíocha:Is féidir Aeróg Braiteora Gan Sreang a úsáid le trealamh monatóireachta teochta agus taise. I gcás feistí miotail, ba cheart suíomh antenna agus struchtúr na talún máguaird a mheas chun a n-éifeacht ar fheidhmíocht RF a chinneadh.

3. Trealamh rialaithe rochtana lasmuigh:Féadfaidh aeróg atá suite go seachtrach tacú le feistí rialaithe rochtana Bluetooth comhoiriúnacha. Ba cheart an imfhálú, séala cónascaire, agus socrú gléasta a sheiceáil i gcoinne na gcoinníollacha comhshaoil ​​riachtanacha.

4. Trealamh láimhe:Is féidir an Mini Antenna seo le haghaidh Feistí Boise a mheas le haghaidh scanóirí barrachód gan sreang agus leictreonaic iniompartha eile a dteastaíonn antenna seachtrach dlúth uathu. Ba cheart cobhsaíocht an naisc a bhailíochtú sa timpeallacht oibriúcháin atá beartaithe.

Treoir Roghnúcháin agus Ordaithe

1. Roghnú minicíochta:Maidir le feistí a úsáideann cumraíochtaí comhoiriúnacha wifi agus Bluetooth, déan meastóireacht ar an tsamhail débhanda 2.4GHz agus 5.8GHz. I gcás feidhmchláir Bluetooth amháin, féadfar cumraíocht aonbhanda 2.4GHz a mheas má tá fáil air.

2. Timpeallacht suiteála:Maidir le feistí le cásanna miotail, déan athbhreithniú ar shuíomh gléasta, imréiteach agus socrú talún an antenna. Ní chuireann bonn machnamhach deireadh leis an ngá atá le tástáil RF sa imfhálú deiridh.

3. Roghnú méide:Smaoinigh ar an leagan trastomhas 15mm nuair a bhíonn srian ar an spás gléasta. Féadfar an leagan 18mm a mheas nuair a thacaíonn an spás atá ar fáil agus na saintréithe RF riachtanacha leis; feidhmíocht a dhearbhú seachas glacadh leis go soláthraíonn an tsamhail níos mó gnóthachan níos airde i gcónaí.

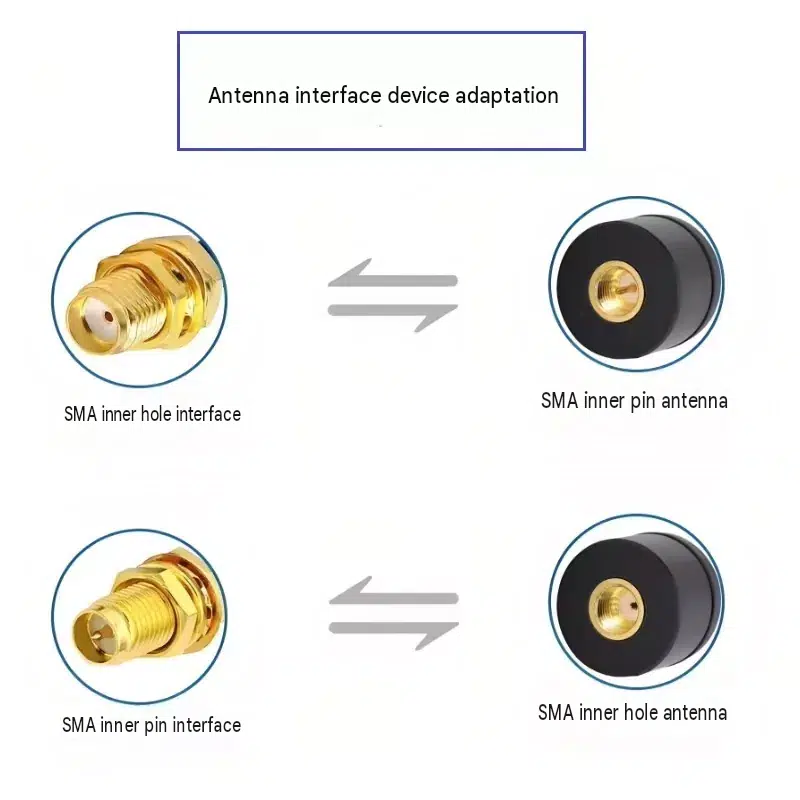

4. Riachtanais chomhéadain agus onnmhairithe:Deimhnigh an dteastaíonn comhéadan SMA-bioráin nó poll istigh SMA ón bhfeiste. Is féidir cáblaí adapter IPEX, cumraíochtaí cónascaire, agus pacáistiú onnmhairithe neodrach a phlé agus ordú á ullmhú.

CCanna

1. An féidir an t-antenna seo a úsáid le feistí cásála miotail?

D'fhéadfadh sé a bheith oiriúnach le haghaidh feistí miotail, ach braitheann an fheidhmíocht ar shuíomh gléasta, imréiteach, struchtúr na talún agus dearadh tithíochta an antenna. Tá an bonn frithchaiteach ceaptha chun cabhrú leis an idirghníomhú le struchtúir in aice láimhe a bhainistiú. Moltar tástáil a dhéanamh ar an bhfeiste críochnaithe.

2. An féidir an comhéadan SMA a athrú go IPEX?

D’fhéadfadh go mbeadh cáblaí friothálacha comhoiriúnacha agus cumraíochtaí comhéadain ar fáil, lena n-áirítear glúine sonraithe IPEX. Deimhnigh le do thoil an cineál cónascaire riachtanach, fad an chábla, agus an socrú suiteála roimh ordú.

3. An féidir tuarascáil tástála saotharlainne a sholáthar?

D'fhéadfadh go mbeadh doiciméadú tástála RF ar fáil le haghaidh cumraíochtaí táirge is infheidhme. Deimhnigh na tuarascálacha atá ar fáil, na paraiméadair tomhaiste, agus na coinníollacha tástála le Qianmu Communication roimh ordú a dhéanamh.

4. An bhfuil an Antenna Dual Band 2.4GHz 5.8GHz seo oiriúnach do ghléasanna wifi agus Bluetooth?

Clúdaíonn na raonta minicíochta sonraithe oibríocht 2.4GHz agus 5.8GHz. Braitheann comhoiriúnacht ar phrótacal gan sreang an fheiste, banna minicíochta riachtanach, cónascaire, agus dearadh RF. I gcás feistí ZigBee a oibríonn ag 2.4GHz, deimhnigh an chumraíocht mheaitseála agus bailíochtaigh feidhmíocht sa táirge deiridh.

5. An féidir an cónascaire nó cumraíocht an chábla a shaincheapadh?

D’fhéadfadh go mbeadh cumraíochtaí saincheaptha SMA Antenna ar fáil le haghaidh comhéadain gléasanna éagsúla agus riachtanais suiteála. Soláthair an cineál cónascaire, fad an chábla, an raon minicíochta, agus an t-iarratas sprice ionas gur féidir an chumraíocht riachtanach a mheas.

6. An féidir an t-antenna seo a úsáid i braiteoirí cliste agus trealamh iniompartha?

D'fhéadfadh sé a bheith oiriúnach d'iarratais WiFi Antenna le haghaidh Braiteoirí Cliste agus táirgí gan sreang dlúth eile nuair a chomhlíonann an raon minicíochta agus na saintréithe RF riachtanais an fheiste. Maidir le trealamh iniompartha, déan measúnú ar an spás gléasta atá ar fáil, ar na hábhair imfhálaithe, agus ar an suíomh aeróige roimh an dearadh a thabhairt chun críche.
