Antenna Earraigh
Mar Sholáthraí gairmiúil, cuireann Qianmu Communication seirbhísí saincheaptha antenna earrach helical ard-chruinneas. Déanta as ábhair phréimhe. Cruach charbóin nicilphlátáilte Déanta as cré-umha fosfair, tá seoltacht eisceachtúil agus friotaíocht creimeadh aige. Táimid trustworthy.China Manufacturer Cuirimid réiteach aon-stad ar fáil ó fhréamhshamhail go olltáirgeadh, a úsáidtear go forleathan in IoT, cianrialtáin, agus modúil cumarsáide gan sreang.

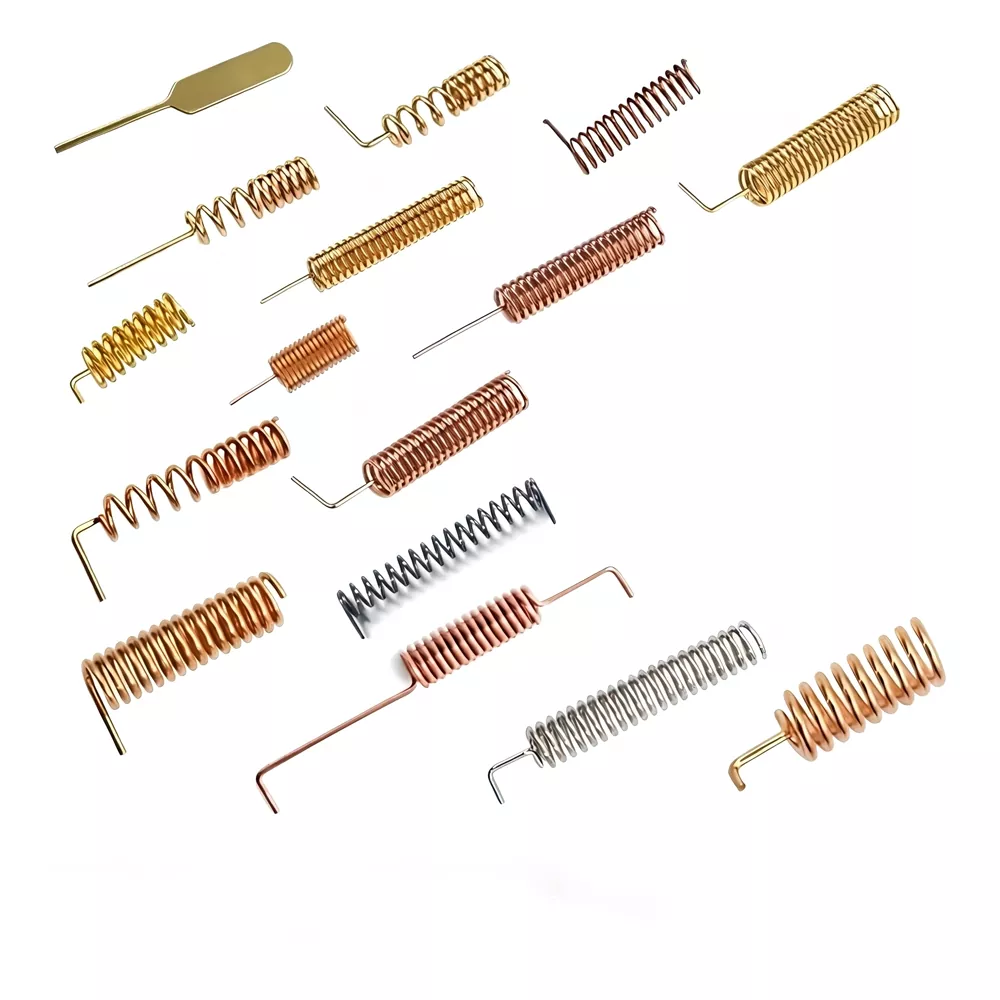

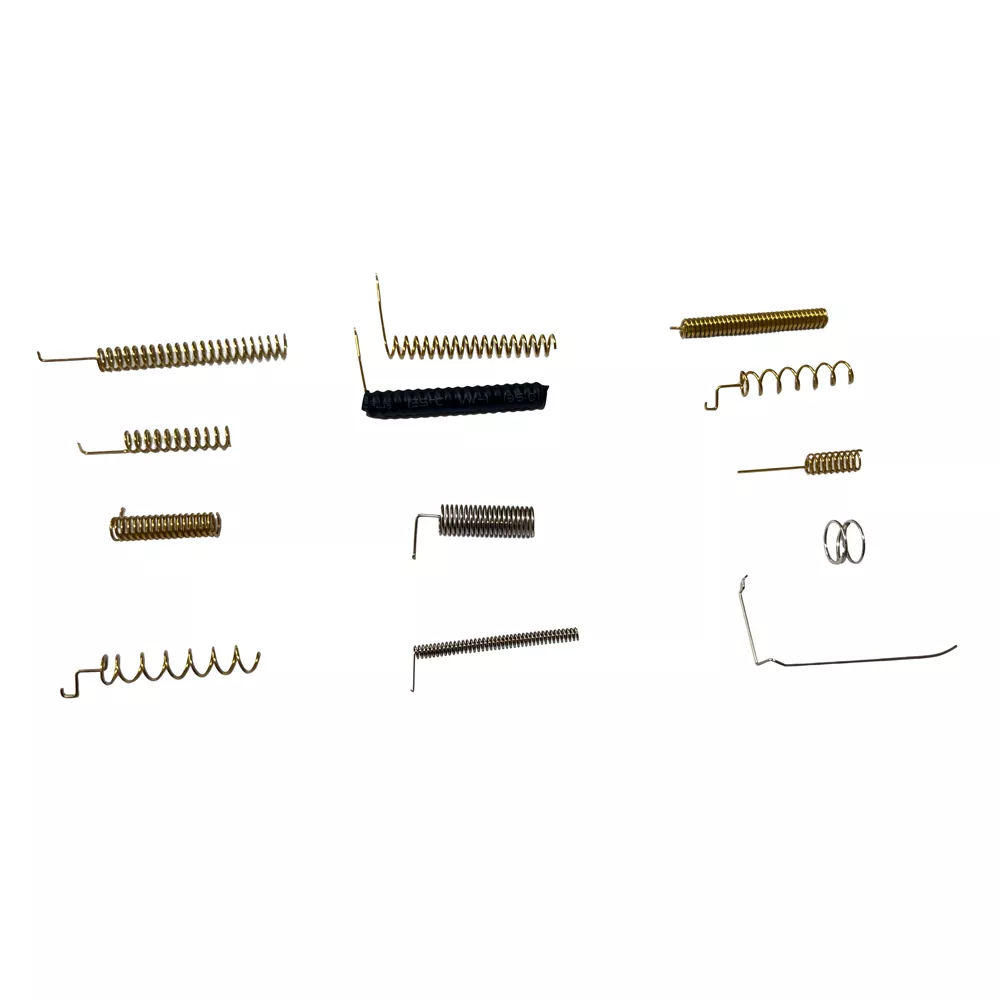

Is struchtúr antenna é antenna earrach (ar a dtugtar antenna helical freisin) ina ndéantar seoltóir miotail a fhoirceannadh i gcruth earrach bíseach, ag baint úsáide as an seoltóir miotail helically cumraithe mar mheán le haghaidh tarchur comhartha. Tá dearadh impedance 50-ohm aige agus tá trí phríomhchuid ann: sreang copair istigh (a úsáidtear chun comharthaí a tharchur agus a fháil), sreang sciath seachtrach (atá deartha chun trasnaíocht leictreamaighnéadach seachtrach a bhac), agus ciseal inslithe seachtrach (a dhéanann frithghníomhú ar éifeachtaí toilleas agus ionduchtais sheachtraigh). Le chéile, cruthaíonn na comhpháirteanna seo córas dúnta le feidhmíocht láidir frith-chur isteach.
Tá Shenzhen Qianmu Communication Technology Co., Ltd., fiontar gairmiúil atá ag speisialú i T & F, déantúsaíocht, agus díolachán antennas táirgí cumarsáide, ag gabháil go domhain i réimse an antenna le blianta fada agus tá sé tiomanta do réitigh antenna earrach ardchaighdeáin a sholáthar do chustaiméirí domhanda.
Sonraíochtaí Teicniúla
Clúdaíonn antenna earrach Qianmu Communication bannaí minicíochta éagsúla ó mhinicíochtaí íseal go minicíocht ard, ag freastal ar riachtanais cásanna iarratais éagsúla. Is iad seo a leanas na príomhpharaiméadair theicniúla:
|
Mír Paraiméadar |
Raon Sonraíochta |
|
Raon Minicíochta |
315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2.4GHz / GSM 824-2170MHz |
|
Gnóthachan |
0.8dBi ~ 3.5 dBi |
|
Impedance |
50 Omega |
|
VSWR |
≤1.5 ~ ≤1.8 |
|
Polarú |
Polarú Ingearach / Polarú Ciorclach |
|
Patrún Radaíochta |
Oll-treoch |
|
Cumas Cumhachta |
Uasmhéid 50W |
|
Teocht Oibriúcháin |
-40 ℃ ~ +85 ℃ |
|
Éifeachtúlacht Antenna |
35 ~ 80% (Ag brath ar an timpeallacht suiteála) |
|
Ábhar |
Copar, Plating Óir, Nicil Plating, etc. |

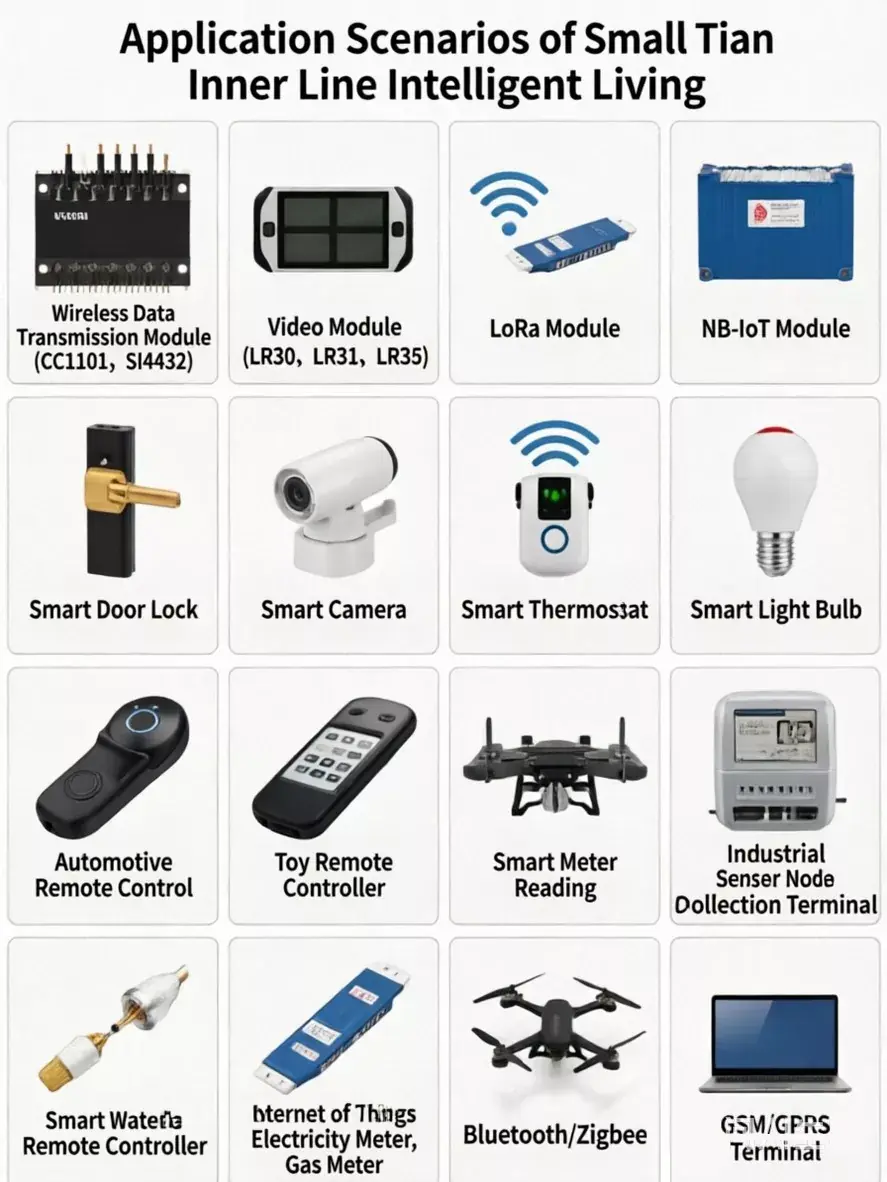

Gléasanna Infheidhme
Úsáidtear antenna earrach cumarsáide Qianmu go forleathan sna feistí agus na cásanna seo a leanas:
Modúl Tarchuir Sonraí Gan Sreang: CC1101, Si4432, agus modúil RF gan sreang eile
Modúil LoRa: LR30, LR31, LR36, agus modúil chumarsáide eile LoRa
Modúl NB-IoT: Teirminéal cumarsáide gan sreang NB-IoT
Feistí Cliste Baile: Glais cliste dorais, ceamaraí cliste, teirmeastait cliste, bolgáin solais cliste, agus níos mó
Feistí Cianrialaithe Gan Sreang: Eochracha cianda cairr, cianrialtáin bréagán, cianrialtáin thionsclaíocha, agus go leor eile
Críochfort IoT: nóid braite IoT, críochfoirt fála sonraí
Méadrú Cliste: Méadair uisce chliste, méadair leictreachais, agus méadair gháis
Modúl Bluetooth/Zigbee: Cumarsáid gan sreang Bluetooth, gléasanna líonraithe Zigbee
Teiliméadracht Drone: Nasc Sonraí le haghaidh Drones Beaga
Gléasanna GSM/GPRS: Móideimí GSM, córais chianmhonatóireachta
Comparáid le táirgí iomaíocha
|
Mír Comparáide |
Cumarsáid Qianmu Antenna Earraigh |
Antenna PCB |
Antenna slat sheachtrach |
|
Gnóthachan |
0.8~3.5 dBi |
2~6 dBi |
Measartha Ard |
|
Feidhmíocht Uilethreorach |
★★★★★ Ar fheabhas |
★★☆ Treoúlacht Láidir |
★★★★ Maith |
|
Méid |
★★★★ Dlúth |
★★★★★ Ultra-bheag |
★★☆ Móra |
|
Cumas Frith-chur isteach |
★★★★★ Láidir |
★★★ Meán |
★★★★ Réasúnta Láidir |
|
Solúbthacht Suiteála |
★★★★★ Thar Solúbtha |
★★★ Seasta ar PCB Amháin |
★★★ Suiteáil Sheachtrach Riachtanach |
|
Costas |
★★★★ Measartha |
★★★★★ Íseal |
★★☆ Measartha Ard |
|
Modhnú Dearaidh |
★★★★ Solúbtha |
★★☆ Athdhéanamh PCB Riachtanach |
★★★ Gnáth |
Buaileann antenna earrach Qianmu Communication an chothromaíocht is fearr i measc clúdach omnidirectional, cumas frith-chur isteach, solúbthacht suiteála, agus costas iomlán, rud a fhágann go bhfuil sé ina rogha antenna idéalach ionsuite do IoT agus feistí cumarsáide gan sreang.

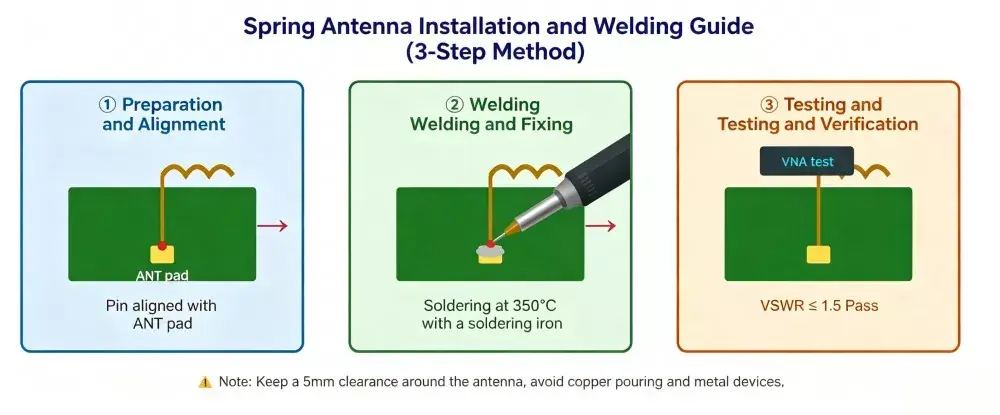

Treoir Suiteáil
Céim 1: Ullmhaigh le haghaidh Táthú
Ailínigh an bioráin (bioráin aonair nó eochaircheap sádrála de ghnáth) ag deireadh Aintíní an Earraigh leis an eochaircheap solder ANT atá in áirithe ar an PCB. Ba chóir go mbeadh an ceap solder ceangailte leis an líne beatha RF, mar shampla líne microstrip 50-ohm nó treoir tonn coplanar, chun tarchur comhartha cuí a chinntiú.
Céim 2: Táthú agus Socrú
Bend an t-alt múnlaithe hook agus é a nascadh le bioráin ANT an mhodúil gan sreang, ansin comhlánaigh an próiseas sádrála go daingean. Moltar sádráil Reflow toisc go bhfuil sé ag luí le próisis thionóil chaighdeánacha dromchla.
Céim 3: Cigireacht agus Tástáil

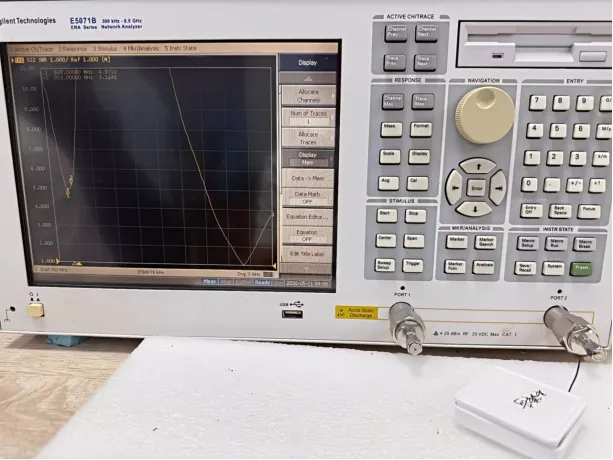

Tar éis sádrála, bain úsáid as anailísí líonra veicteora chun an cóimheas tonn seasamh voltais (VSWR) a thomhas agus a fhíorú go gcomhlíonann an fheidhmíocht RF na sonraíochtaí riachtanacha.
Nótaí
1. An crios imréitigh a chothabháil: Seachain sreanga ródaithe agus comhpháirteanna miotail a chur laistigh de gha 5mm den antenna; ná clúdaigh an ceallraí nó an clúdach sciath laistigh de 10mm nó níos mó os cionn an bhun.
2. Líne Tarchuir 50Ω: Ceangail an sliseanna RF go díreach trí mhicrea-stiall ar an gciseal céanna nó stialllíne sa chiseal istigh; úsáid chamfers 45° ag coirnéil chun athruithe tobanna bacainn a sheachaint.
3.Stay Away from Metal: Nuair a bhíonn antenna earrach á úsáid agat, is é an chéad chéim ná a chinntiú go gcoimeádtar an t-antenna ar shiúl ó ábhair mhiotalacha, lena n-áirítear eitleáin talún ar chláir chiorcaid, rianta sreangaithe, cadhnraí, scáileáin, casings miotail, agus níos mó.
Treo Táthú 4.Consistent: I dtáirgeadh mais, tá sé riachtanach a chinntiú go bhfuil treo táthú an antenna ag teacht leis an treo táthú atá sonraithe ag an monaróir antenna tráth an roghnúcháin.
5. Tiúnadh agus Imeall: Má tá timpeallacht leictreamaighnéadach an fheiste cásála plaisteach ar fad casta, is féidir líonra π a chur in áirithe ag an deireadh RF, agus is féidir an minicíocht athshondach a choigeartú go mín ag baint úsáide as toilleoir inchoigeartaithe ó 3 PF go 6.8 pF.
Conas Antenna Earraigh a Roghnú?
|
Céimeanna Roghnúcháin |
Príomhphointí |
Sonraí |
|
1. Deimhnigh Minicíocht Oibriúcháin |
Roghnaigh antenna de réir prótacail cumarsáide & banna minicíochta |
Bannaí minicíochta coitianta: • 315 MHz: Feistí cianrialaithe traidisiúnta • 433 MHz: LoRa, méadair chliste, iargúlta tionsclaíochta • 470/490 MHz: Trealamh IoT tionsclaíoch • 868/915 MHz: Bannaí ISM don Eoraip & Meiriceá Thuaidh • 2.4 GHz: Wi-Fi, Bluetooth, Zigbee • Modúil GSM: Cumarsáid cheallacha |
|
2. Déan an Riachtanas Gnóthachain a Mheas |
Meaitseáil gnóthachan leis an achar tarchuir |
•Achar gairid (<100m): 0.8~2 dBi • Fad meánach (100-500m): 2~3 dBi • Fad fada (>500m): Os cionn 3 dBi |
|
3. Seiceáil Spás Suiteáil |
Meaitseáil méid agus struchtúr le PCB |

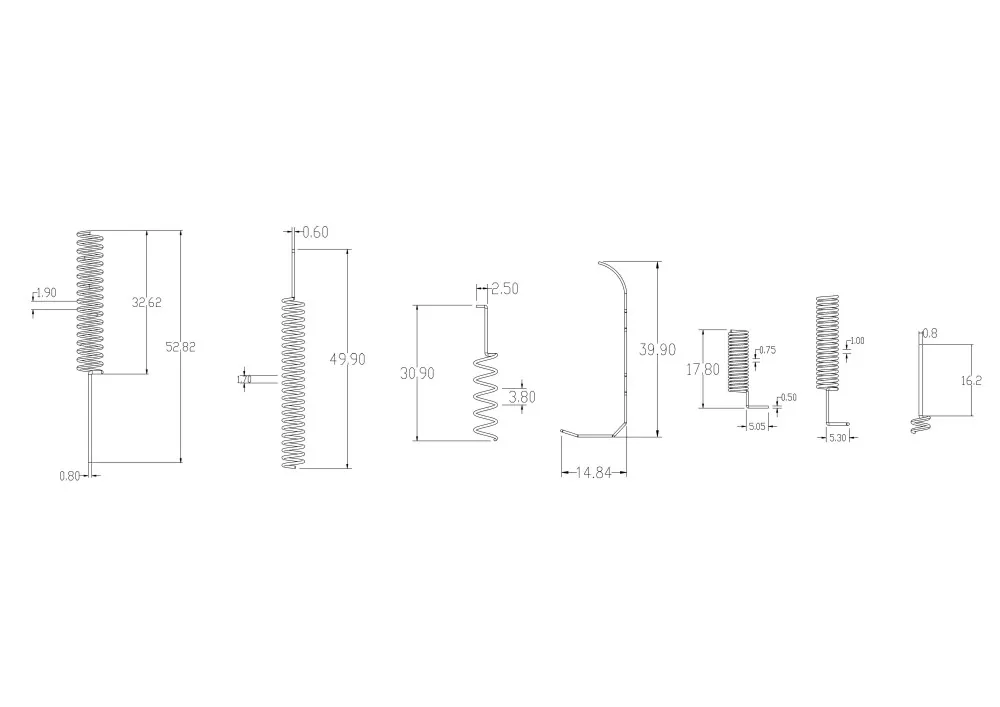

1. Déan spás inmheánach an trealaimh a thomhas chun an fad agus an trastomhas cuí a roghnú. 2. Tá antennas lúbtha ar fáil le haghaidh gléasta PCB imeall i spásanna le seomra teoranta. |
|
4. Timpeallacht an Iarratais a mheasúnú |
Frith-chur isteach & cosaint frith-chreimeadh |
1. Trealamh le sciath miotail: Moltar antenna polaraithe ciorclach. 2. Timpeallacht tais / lasmuigh: plating airgid / óir le haghaidh frith-ocsaídiúcháin. |
|
5. Roghnaigh Soláthraí Iontaofa |
Seirbhís déantúsaíochta saincheaptha aon-stad |
Is monarcha & soláthraí antenna gairmiúil é Qianmu Communication, ag tacú le OEM & ODM, ag soláthar seirbhís iomlán lena n-áirítear dearadh antenna, sampláil agus olltáirgeadh. |
CCanna
C1: Cé acu is fearr, antenna earraigh nó antenna PCB?
A: Braitheann an rogha ar na riachtanais iarratais ar leith. Tá réitigh Antenna an Earraigh oiriúnach d'iarratais a éilíonn tarchur fad-achair (> 100 méadar), clúdach omnidirectional, agus treoracha suiteála solúbtha, agus tá antennas PCB níos oiriúnaí do ghléasanna dlúth le teorainneacha dochta méid agus costais. Soláthraíonn Qianmu Communication an dá réitigh agus cuireann sé moltaí gairmiúla bunaithe ar riachtanais éagsúla tionscadail.
C2: An gciallaíonn gnóthachan níos airde feidhmíocht antenna níos fearr i gcónaí?
A: Ní gá. De ghnáth feabhsaíonn gnóthachan níos airde tiúchan na gcomharthaí ach d’fhéadfadh sé clúdach a laghdú i dtreonna áirithe. Ba cheart go mbreithneodh an rogha is fearr achar tarchurtha, riachtanais chlúdaigh agus timpeallacht iarratais. Soláthraíonn Qianmu Communication táirgí le roghanna gnóthachain éagsúla ó 0.8 go 3.5 dBi.
C3: An féidir an t-antenna a shaincheapadh?
A: Tá. Soláthraíonn Qianmu Communication seirbhísí saincheaptha OEM/ODM, lena n-áirítear coigeartú minicíochta, modhnú méide, roghnú ábhar, agus saincheaptha uillinn lúbthachta chun freastal ar riachtanais iarratais éagsúla.
C4: Cad é an raon teochta oibriúcháin?
A: Feidhmíonn táirgí cumarsáide Qianmu go hiontaofa ó -40 ℃ go + 85 ℃, ag freastal ar riachtanais fhormhór na n-iarratas tionscail agus tomhaltóirí.
C5: An bhfuil gá le meaitseáil impedance?
A: Tá. Is é 50Ω an impedance caighdeánach, agus d'fhéadfadh go mbeadh gá le comhpháirteanna meaitseála idir an port tarchuradóra antenna agus RF le hiarratais phraiticiúla chun an fheidhmíocht is fearr a bhaint amach. Soláthraíonn Qianmu Communication tacaíocht theicniúil do mheaitseáil agus dífhabhtú antenna.
C6: Cad é an chainníocht íosta ordú (MOQ)?
A: Tacaíonn Qianmu Communication le cainníochtaí ordú solúbtha, ó shamplaí fréamhshamhlacha agus baisceanna beaga go táirgeadh ar scála mór. Le haghaidh riachtanais mhionsonraithe MOQ, téigh i dteagmháil lenár bhfoireann díolacháin.
