Antenna LDS

Is struchtúr RF 3D-MID-bhunaithe é LDS Antenna (Antenna Struchtúrúcháin Dhíreach Laser) a mhonaraítear trí ghníomhachtú léasair a chur i bhfeidhm ar fhoshraitheanna plaisteacha múnlaithe insteallta, agus ina dhiaidh sin plating ceimiceach roghnaíoch chun rianta seoltaí aeróige a chruthú.

Cuireann an próiseas ar chumas patrúin seoltacha a shainiú go díreach ar chomhpháirteanna tithíochta tríthoiseach, áit a bhfuil céimseata antenna leabaithe sa struchtúr meicniúil seachas le chéile mar chuid RF ar leith.

Murab ionann agus antennas miotail leatháin nó stampáilte traidisiúnta a éilíonn gléasadh scoite taobh istigh den fheiste, comhtháthaíonn LDS Antenna an struchtúr radiating isteach sa imfhálú nó fráma plaisteach inmheánach, rud a ligeann don chosán antenna geoiméadracht casta 3D a leanúint agus tréithe leictreacha sainithe á gcoimeád ag an am céanna.

Ó thaobh an chórais de, baineann teicneolaíocht LDS le 3D-MID (Gléas Idirnasctha Múnlaithe Tríthoiseach), áit ar féidir le comhpháirt mhúnlaithe amháin feidhmeanna struchtúracha, seoltacha agus tithíochta a chomhcheangal trí mhiotalú roghnach a dhéanamh ar dhromchlaí léasair-gníomhachtaithe.

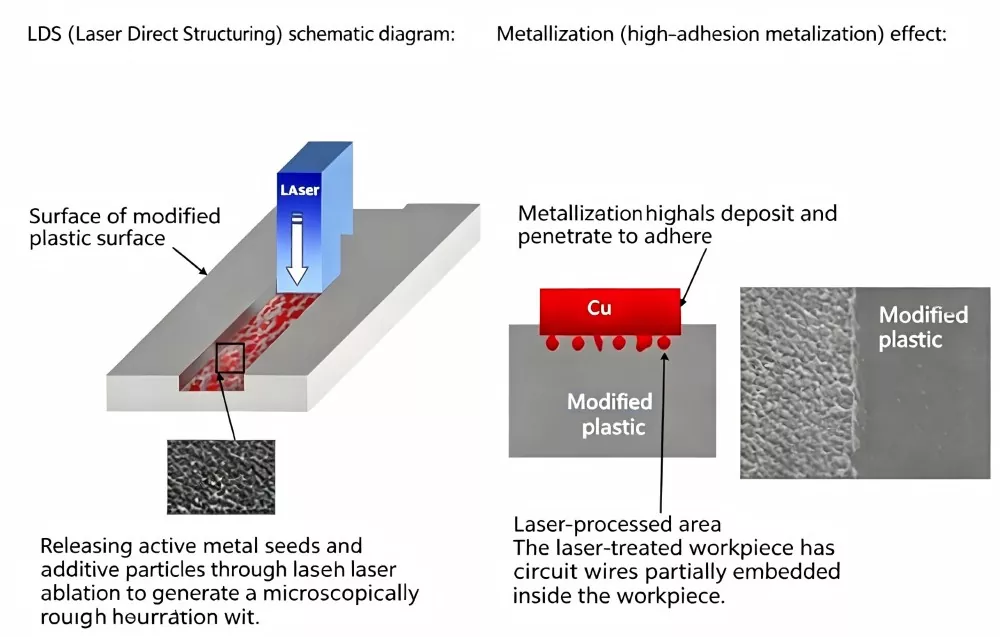

Prionsabal Oibre

Is féidir an próiseas déantúsaíochta antennas LDS a roinnt ina cheithre chéim lárnacha:

Céim 1 – Múnlú Instealladh: Trí úsáid a bhaint as plaistigh fheidhmiúla a bhaineann go sonrach le LDS (ina bhfuil breiseáin speisialta ilchodacha miotail-orgánacha), déantar lúibín plaisteach tríthoiseach nó tithíocht a tháirgeadh trí mhúnlú insteallta.

Céim 2 – Gníomhachtú Léasair: Rialaíonn an ríomhaire gluaiseacht an léasair de réir ruthag an phatrún seoltaí, ag teilgean an léasair ar dhromchla an chomhpháirt phlaisteach tríthoiseach agus ag cur an patrún ciorcad i ngníomh laistigh de soicind. Sna limistéir atá ionradaithe ag an léasair, cuirtear na breiseáin i ngníomh, rud a chruthaíonn dromchla garbh micreascópach a chabhródh le sil-leagan miotail.

Céim 3 – Plátáil Cheimiceach: Cuir na páirteanna plaisteacha gníomhachtaithe isteach i ndabhach plating ceimiceach, áit a ndéantar miotail amhail copar, nicil agus ór a thaisceadh go roghnach ar na limistéir ghníomhachtaithe, ag cruthú rianta seoltaí.

Céim 4 – Cóimeáil agus Tástáil: Tá an tithíocht LDS don chiorcad antenna ceangailte go leictreach le máthairchlár an PCB trí theagmhálacha earraigh, bioráin, nó nascóirí B2B. Tar éis iniúchadh iomlán ag baint úsáide as anailísí líonra, seachadtar an tionól.

Gléasanna Infheidhme

Úsáidtear teicneolaíocht antenna LDS go forleathan ar fud na n-iliomad tionscail agus feidhmchláir gan sreang:

Príomhphointí Díolacháin

1. Cumas comhtháthú spáis ard

Is féidir antennas LDS a chomhtháthú go díreach isteach i gclúdach feiste nó i lúibíní struchtúracha, rud a chumasaíonn dearaí táirgí níos tanaí gan cur isteach go mór ar fheidhmíocht RF. Baintear amach imréiteach antenna trí phatrún beacht 3D ar fhoshraitheanna plaisteacha, rud a fhágann go bhfuil sé oiriúnach do ghléasanna dlúth gan sreang il-bhanna.

2. Cobhsaíocht táirgeachta agus comhsheasmhacht próisis

Soláthraíonn struchtúrú léasair ard-atrialltacht agus réiteach patrún cobhsaí, rud a fhágann go bhfuil sé oiriúnach do thimpeallachtaí táirgthe leanúnacha. De ghnáth déantar gach aonad a bhailíochtú trí thástáil RF, agus déantar príomhpharaiméadair ar nós S11 a fhíorú chun feidhmíocht mheaitseála laistigh de spriocanna dearaidh a chinntiú.

3. Cur isteach RF inmheánach laghdaithe

Ós rud é go gcruthaítear patrúin seoltaí go díreach ar an tithíocht feiste, laghdaíonn struchtúir LDS spleáchas ar shreangú inmheánach agus íoslaghdaíonn siad trasnaíocht de bharr comhpháirteanna miotail in aice láimhe taobh istigh den imfhálú.

4. Cumas comhtháthú antenna il-bhanna

Is féidir antennas ilfheidhmeacha (LTE / GSM / Wi-Fi / Bluetooth / GNSS) a chomhtháthú isteach i bhfoshraith amháin 3D, ag laghdú líon iomlán na gcomhpháirteanna agus ag simpliú ailtireacht RF ar leibhéal an chórais.

5. Cumas dearadh solúbtha 3D RF

Tacaíonn teicneolaíocht LDS le céimseataí seoltacha casta a chur i bhfeidhm ar dhromchlaí cuartha, rud a ligeann do leagan amach antenna comhrianta meicniúla a leanúint agus srianta RF sainithe á gcoimeád ar fud na mbandaí minicíochta éagsúla.

Sonraíochtaí Teicniúla

Próiseas Greanadh Léasair agus Réamhchúraimí

（1） Nótaí ar Dhearadh Ciorcaid Seoltach

① Ba cheart go seachnófaí trasdulta géar-uillinn go minic le rianú rian ar fhoshraitheanna LDS 3D. Ar struchtúir il-aghaidh, feabhsaíonn ródú leanúnach trasna dromchlaí cóngaracha cobhsaíocht an phróisis agus aonfhoirmeacht plating, go háirithe i gcásanna níos mó.

② De ghnáth is thart ar 0.2 mm an leithead rian íosta atá sainithe ag léasair, ag brath ar réiteach dearaidh agus céimseata an tsubstráit.

③ Go ginearálta coimeádtar an t-íosmhéid spáis idir rianta seoltacha cóngaracha os cionn 0.5 mm chun an baol a bhaineann le foirmiú droichead plating a laghdú le linn an taiscthe leictriceimiceach.

④ De ghnáth déantar imréiteach idir limistéir seoltacha agus teorainneacha imfhálú a rialú ar scála fo-milliméadar. Cuirtear achar maolánach de thart ar 1–2 mm in aice le ballaí cuas i bhfeidhm go coitianta chun éilliú imeall a laghdú le linn próiseála léasair.

⑤ Bíonn tionchar ag céimseata dromchla ar iompar plating. Is gnách go soláthraíonn réigiúin chomhréidh gníomhachtú léasair níos cobhsaí agus comhsheasmhacht brataithe, agus féadfaidh dromchlaí cuartha éagsúlacht i dtiús agus greamaitheacht a thabhairt isteach mar gheall ar dhifríochtaí nochta uilleacha.

⑥ Tar éis struchtúrú léasair, aistrítear páirteanna go díreach chuig leictreaphlátála chun ocsaídiú agus éilliú dromchla a íoslaghdú roimh mhiotalú.

（2） Ceanglais Stórála Táirge LDS Roimh Phlátáil agus Cumhdach

① Ba cheart páirteanna gníomhachtaithe léasair a stóráil i gcoinníollacha taise rialaithe (go hiondúil faoi bhun 60% RH) agus a aistriú chuig plating chomh luath agus a cheadaíonn sreabhadh an phróisis, chun riosca ocsaídiúcháin dromchla a laghdú.

② Seachnaítear teagmháil dhíreach le dromchlaí próiseáilte léasair, toisc go bhféadfadh an t-éilliú cur isteach ar cháilíocht sil-leagan miotail ina dhiaidh sin.

③ Úsáidtear tráidirí nó daingneáin thiomnaithe le linn láimhseála agus iompair chun cobhsaíocht an tsuímh a choinneáil agus chun damáiste dromchla nó micrea-scratching a chosc.

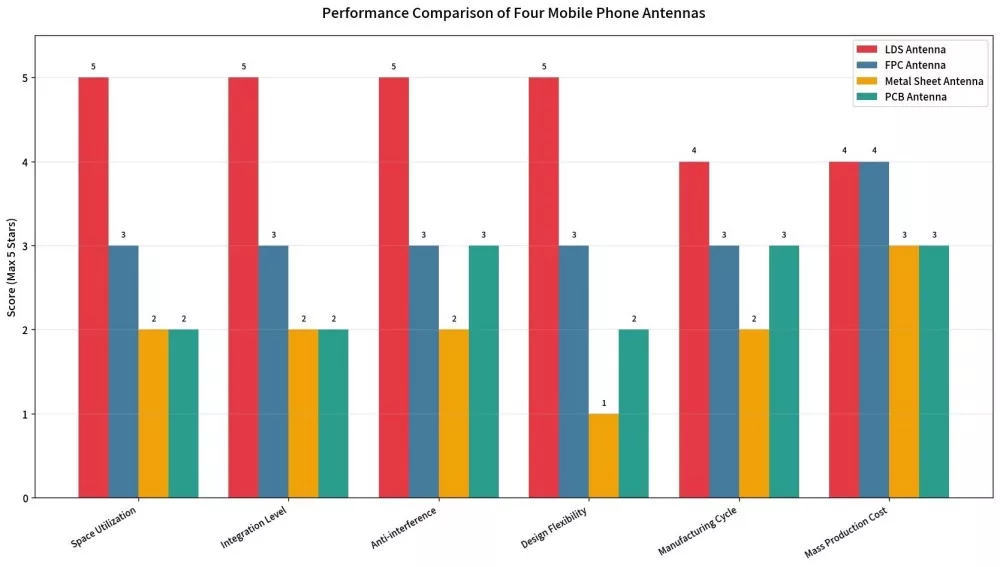

Déan comparáid le piaraí

Próiseas Rialaithe Cáilíochta

1. Cigireacht Ábhar Isteach: Tástáil an Ábhar Breiseáin Miotail i gCáithníní Plaisteacha Deartha go Sonrach do LDS

2. Rialú múnlaithe insteallta: Cruinneas toisí ±0.05mm

3. Marcáil léasair: Cigireacht optúil uathoibrithe AOI le haghaidh sláine ciorcad

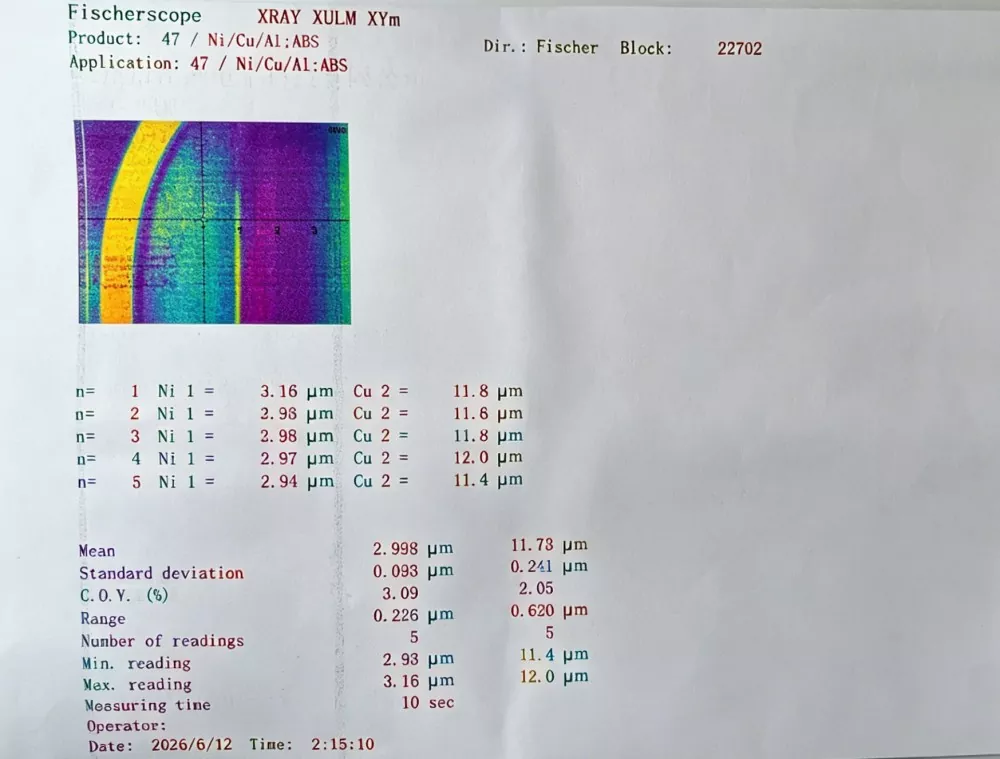

4. Plátáil ceimiceach: Iniúchadh aonfhoirmeachta tiús sciath (ciseal copair ≥ 5 μm, ciseal nicil / óir ≥ 0.1 μm)

5. Tástáil RF: Déanann an anailísí líonra iniúchadh iomlán ar S11, VSWR, gnóthachan agus éifeachtúlacht.

6. Cigireacht samplála iontaofachta:Céad greille Tástáil greamaitheachta uilechuimsitheach

Mar sholáthraí iontaofa, tagann gach baisc dár dtáirgí le tuarascáil tástála is féidir a rianú siar go dtí an bhaisc amhábhar comhfhreagrach.

Conas Táirgí Antenna LDS a Roghnú

1. Féach ar riachtanais banna minicíochta

Sonraigh go soiléir na bannaí minicíochta cumarsáide a chaithfidh an gléas a thacú - 2G/3G/4G/5G Fo-6GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, Bluetooth, NFC, agus eile. Freagraíonn bannaí minicíochta éagsúla do dhearaí ródaithe antenna éagsúla.

2. Seiceáil an spás suiteála

- An bhfuil go leor spáis le haghaidh leagan amach LDS ag tithíocht an fheiste?

- An gá don aeróg an ródú a leanúint feadh dromchla cuartha 3D? Sin go díreach nuair a sháraíonn LDS.

3. Seiceáil roghnú an tsubstráit

Caithfidh an t-ábhar tsubstráit le haghaidh antennas LDS a bheith ina phlaisteach feidhme a bhaineann go sonrach le LDS. I measc na roghanna coitianta tá PC, ABS, PC + ABS, agus LCP. Tá a gcuid buntáistí agus míbhuntáistí féin ag ábhair éagsúla i dtéarmaí friotaíocht teochta, tairiseach tréleictreach, agus neart meicniúil.

4. Seiceáil an t-am luaidhe agus an chainníocht íosta ordú.

Mar mhonaróir, cuirimid na nithe seo a leanas ar fáil:

- Céim shamplach: 10 Fréamhshamhail tapa

- Baisc bheag: 100-1,000 ríomhaire, seachadadh 2 sheachtain

- Táirgeadh ar scála mór: Tá an cumas míosúil níos mó ná 100,000 aonad, le hamanna seachadta ráthaithe.

CCanna

C: Cad é an difríocht idir antenna LDS agus antenna FPC?

A: Is réiteach ciorcad solúbtha é antenna FPC atá suiteáilte taobh istigh den fheiste, a éilíonn spás planar tiomnaithe. AnAntenna LDSatá struchtúrtha léasair go díreach ar an tithíocht nó ar an lúibín feiste, rud a cheadaíonn oiriúnú níos fearr do dhromchlaí 3D agus úsáid spáis feabhsaithe. Soláthraíonn sé freisin cumas comhtháthaithe níos airde agus feidhmíocht frith-chur isteach níos láidre i gcomparáid le réitigh FPC traidisiúnta.

C: Cad é an chainníocht íosta ordú le haghaidh saincheaptha?

A: Níl aon chainníocht íosta ordú ag teastáil le linn na céime sampla. Tacaímid le hiarratais shamplacha, táirgeadh baisc bheaga ag tosú ó 100 ríomhaire, agus orduithe toirte níos mó bunaithe ar riachtanais an chustaiméara. Mar mhonarcha díreach, soláthraímid tacaíocht táirgeachta solúbtha ar feadh céimeanna éagsúla tionscadail.

C: Cén fhaisnéis atá ag teastáil le haghaidh saincheaptha?

A: Is féidir le custaiméirí líníochtaí 3D CAD den fheiste (formáid STEP nó IGS), sprioc-bhanna minicíochta, leagan amach PCB, agus cineál cónascaire a sholáthar. Déanfaidh ár bhfoireann innealtóireachta dearadh ródaithe, barrfheabhsú insamhalta agus fíorú fréamhshamhlacha a láimhseáil.

C: An féidir leis an teicneolaíocht seo tacú le hiarratais 5G milliméadar-tonn?

A: Tá. Tacaíonn an teicneolaíocht le dearaí antenna le haghaidh bannaí minicíochta Fo-6 GHz agus tonn-milliméadar araon. Déanfar an réiteach deiridh a bharrfheabhsú de réir struchtúr feiste, spás atá ar fáil, agus feidhmíocht minicíochta riachtanach.

C: Cad é saol seirbhíse an antenna?

A: Léiríonn tástálacha iontaofachta, tar éis 100 timthriall teirmeach ó -40 ℃ go + 85 ℃ agus tástáil ard-teocht / ard-taise ag 85 ℃ / 85% RH ar feadh 168 uair an chloig, go bhfanann díghrádú feidhmíochta faoi bhun 5% agus go bhfanann an greamaitheacht cobhsaí. Is féidir leis an saol seirbhíse deartha níos mó ná 10 mbliana.

C: An féidir leat tacaíocht tiúnadh antenna a sholáthar?

A: Tá. Soláthraímid seirbhísí tiúnta iomlána, lena n-áirítear ionsamhlú, fréamhshamhaltú, agus leas iomlán a bhaint as leibhéal an chórais, ag cabhrú le táirgí ceanglais deimhniúcháin a chomhlíonadh mar CTA, CE, agus FCC.
