Cén Fáth A Bhfuil Antenna Rothar Comhroinnte Riachtanach do Nascacht Soghluaisteachta Iontaofa

De réir mar a bhíonn rothair roinnte, r-rothair agus scútair leictreacha ag éirí níos nasctha, tá cumarsáid iontaofa gan sreang riachtanach le haghaidh glasáil chliste, suíomh, monatóireacht ar chabhlach agus bainistíocht iargúlta.Qianmuforbraíonn anAntenna Rothar Roinntego sonrach le haghaidh timpeallachtaí glas cliste, rud a chabhraíonn le maolú comhartha a shárú de bharr cásanna miotail, cadhnraí, cláir chiorcaid, creathadh agus spás suiteála teoranta. Tacaíonn a dhearadh le cumarsáid NB-IoT, 4G Cat.1/LTE agus suíomh roghnach GPS/BeiDou d’fheidhmchláir shoghluaisteachta dhá roth nasctha.

Tá Antenna Rothar Roinnte níos mó ná comhpháirt beag RF suiteáilte taobh istigh de ghlas rothair. Is cuid ríthábhachtach den chóras cumarsáide é a chuireann ar chumas feithiclí nasctha sonraí a mhalartú le hardáin scamall agus cianorduithe a fháil. Toisc go bhfuil cuasanna teoranta ag glais cliste ina bhfuil cadhnraí, struchtúir miotail, PCBanna, agus comhpháirteanna leictreonacha eile, is féidir le roghnú antenna agus tiúnadh RF difear díreach a dhéanamh ar iontaofacht cumarsáide agus tomhaltas fuinnimh.

Clár na nÁbhar

1. Cad is Antenna Rothar Comhroinnte ann?
2. Cén Fáth a Bhfuil Tábhacht ag Feidhmíocht Antenna don Soghluaisteacht Roinnte?
3. Conas a Oibríonn Aeróg Rothar Comhroinnte?
4. Cad iad na Príomhghnéithe?
5. Sracfhéachaint ar Shonraíochtaí Teicniúla
6. Cá Is Féidir É a Úsáid?
7. Conas is cóir é a shuiteáil?
8. Cad é mar is cóir duit an t-Antenna Ceart a Roghnú?
9. Cad Ar cheart do Cheannaitheoirí Iarr ar Monaróir?
10. Ceisteanna Coitianta
11. Conclúid

Cad is Antenna Rothar Comhroinnte ann?

Is antenna dhlúth IoT RF é Antenna Rothar Roinnte atá deartha chun oibriú taobh istigh den ghlas cliste nó imfhálú cumarsáide rothair nasctha agus feithiclí leictreacha dhá roth. Murab ionann agus antennas seachtracha traidisiúnta, déantar é a chomhtháthú i dtithíocht an táirge, rud a chabhraíonn le cuma ghlan a choinneáil agus ag an am céanna laghdaítear an baol go mbeidh tionchar timpisteach, briste nó baint neamhúdaraithe.

Oibríonn an t-antenna in éineacht leis an bpríomhchlár glas cliste agus modúl cumarsáide cheallacha. Is féidir leis tacú le tarchur sonraí gan sreang le haghaidh feidhmeanna cosúil le tuairisciú feithicle, stádas glasála, faisnéis ceallraí, faisnéis locht, díghlasáil iargúlta, agus bainistíocht cabhlaigh. Ag brath ar ailtireacht an chórais, is féidir é a chomhtháthú freisin le feidhmeanna suite ar nós GPS agus BeiDou.

Maidir le déantúsóirí atá ag forbairt rothair nasctha, ní hé an príomhdhúshlán ná antenna a aimsiú le paraiméadair leictreacha oiriúnacha. Caithfidh an t-antenna feidhmiú go hiontaofa tar éis é a shuiteáil taobh istigh den tithíocht ghlais iarbhír. Fágann sé seo go bhfuil tábhacht ar leith ag baint le tiúnadh RF, comhtháthú meicniúil, ródú cábla, agus tástáil comhshaoil.

Cén Fáth a Bhfuil Tábhacht ag Feidhmíocht Antenna don Soghluaisteacht Roinnte?

Feidhmíonn feithiclí soghluaisteachta roinnte i dtimpeallachtaí atá de shíor ag athrú. Féadfaidh rothar gluaiseacht trí shráideanna, limistéir pháirceála, áiseanna faoi thalamh, ceantair uirbeacha dlúth, agus láithreacha timpeallaithe ag foirgnimh nó feithiclí eile. Ag an am céanna, is minic a shuiteáiltear an t-antenna taobh istigh d'imfhálú beag ina bhfuil lúibíní miotail, cadhnraí litiam, mótair, agus boird leictreonacha.

Dá bhrí sin is féidir le haeróg nach bhfuil comhoiriúnaithe go maith a bheith ina chúis le héagobhsaíocht cumarsáide nó le tomhaltas cumhachta méadaithe. I gcás oibreoirí cabhlaigh ar scála mór, féadann fadhb bheag iontaofachta a bheith suntasach fiú nuair a iolraítear í ar na mílte feithiclí.

• Nascacht iontaofa:Cuidíonn feidhmíocht RF cobhsaí le glais cliste cumarsáid a dhéanamh le hardáin iargúlta.
• Úsáid éifeachtach cumhachta:Is féidir le caillteanas RF laghdaithe cabhrú le cumhacht tarchurtha gan ghá a íoslaghdú.
• Suíomh cruinn:Tacaíonn aeróga cumarsáide agus suite atá deartha i gceart le feidhmeanna a bhaineann le suíomh.
• Iontaofacht mheicniúil:Cuidíonn bealaí éalaithe cábla treisithe agus modhanna gléasta oiriúnacha le creathadh leanúnach a sheasamh.
• Comhtháthú dlúth:Déanann struchtúir antenna caol úsáid níos fearr a bhaint as spás glas inmheánach teoranta.

Conas a Oibríonn Aeróg Rothar Comhroinnte?

Is féidir an próiseas cumarsáide a thuiscint mar thimthriall tarchurtha agus glactha leanúnach idir an leictreonaic chliste agus an líonra gan sreang.

1. Gineann an príomhchlár glas cliste comhartha RF trína mhodúl cumarsáide.
2. Aistríonn cábla friothálacha an comhartha ón gcalafort RF chuig an antenna ionsuite.
3. Tiontaíonn an t-antenna an comhartha RF leictreach isteach i radaíocht leictreamaighnéadach a iomadaíonn tríd an tithíocht neamh-mhiotalacha.
4. Faigheann an líonra gan sreang faisnéis mar stádas feithicle, riocht ceallraí, sonraí suite, agus faisnéis locht.
5. Faigheann an t-aeróg orduithe cianda agus déantar iad a thiontú ar ais go comharthaí leictreacha don phríomhchlár glas cliste.

Tá comhoiriúnú bacainní thar a bheith tábhachtach sa phróiseas seo. Cuidíonn córas caighdeánach 50Ω RF chun comhoiriúnacht chuí a chinntiú idir an modúl cumarsáide, an cábla friothálacha, agus an t-antenna. Mar sin féin, is féidir tionchar a bheith ag an gcuas glasála fisiceach ar fheidhmíocht antenna deiridh fós, agus mar sin tá níos mó brí ag baint le tástáil a dhéanamh ar an táirge iomlán cóimeáilte ná an t-antenna a mheas ina n-aonar.

Cad iad na Príomhghnéithe?

Tiúnadh Frith-Idirghabhála Cavity

Is féidir le cuais ghlas cliste coinníollacha casta leictreamaighnéadacha a chruthú. Is féidir réitigh antenna Qianmu a thiúnadh de réir na tithíochta iarbhír, comhpháirteanna miotail, suíomh ceallraí, agus leagan amach PCB. Cuidíonn an cur chuige seo le feidhmíocht RF níos cobhsaí a choinneáil i spásanna teoranta.

Tógáil Dlúth agus Solúbtha

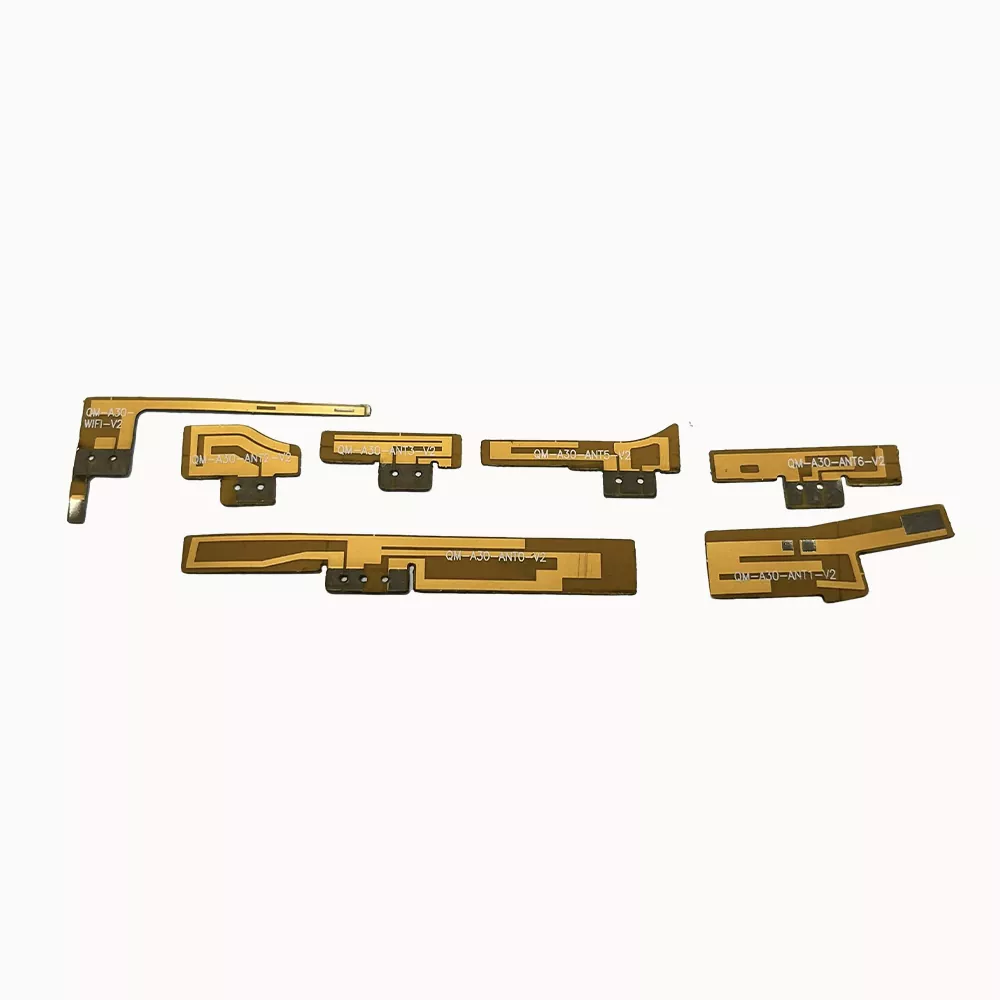

Tá foirmeacha antenna éagsúla ag teastáil ó struchtúir ghlais chliste éagsúla. I measc na bhfoirmíochtaí atá ar fáil tá antennas solúbtha FPC, antennas ceirmeacha, antennas earraigh, agus antennas PCB. Ligeann an tsolúbthacht seo d'innealtóirí fachtóir foirme a roghnú a oireann don chuas atá ar fáil.

Friotaíocht Chreathadh

Bíonn rothair roinnte faoi lé turraingí arís agus arís eile agus creathadh bóthair. Féadfaidh hailt cábla agus naisc soldered a bheith ina phointí teip féideartha mura ndéantar an tionól antenna a threisiú go meicniúil. Sonraíonn faisnéis táirge Qianmu tástáil iontaofachta tonnchrith bóthair insamhladh 500 uair an chloig a chlúdaíonn raon rothaíochta 5-2000 Hz gan teip leictreach.

Íseal-chumhacht RF Optamú

Tá dlúthbhaint idir iontaofacht cumarsáide agus éifeachtúlacht fuinnimh. Is féidir le leas iomlán a bhaint as caillteanas nasc RF an gá atá le cumhacht tarchurtha iomarcach a laghdú, cuidiú le tréimhsí athsholáthair ceallraí níos faide a thacú agus d'fhéadfadh go laghdódh sé riachtanais chothabhála cabhlaigh.

Saincheapadh OEM agus ODM

Maidir le tionscadail a éilíonn toisí sonracha, bannaí minicíochta, nascóirí, nó fad cábla, is féidir le saincheaptha a bheith níos éifeachtaí ná antenna cineálach a roghnú. Tacaíonn Qianmu le forbairt antenna saincheaptha de réir toisí tithíochta agus socruithe comhpháirteanna inmheánacha.

Sracfhéachaint ar Shonraíochtaí Teicniúla

Braitheann feidhmíocht antenna iarbhír ar ailtireacht iomlán an fheiste. Dá bhrí sin, ba cheart na luachanna thuas a mheas mar shonraíochtaí tagartha ar leibhéal an táirge seachas mar ionadach ar thástáil RF laistigh den imfhálú glas cliste deiridh.

Cá Is Féidir É a Úsáid?

Tá an Antenna Rothar Roinnte dírithe go príomha ar tháirgí nasctha soghluaisteachta dhá roth, ach mar gheall ar a ailtireacht dhlúth ionsuite tá sé oiriúnach freisin do roinnt feidhmeanna IoT gaolmhara.

• Glais rothar cliste NB-IoT
• 4G Cat.1 roinnte glas lárnach rothar leictreach
• Críochfoirt cumarsáide scútar leictreachais roinnte
• Feistí nasctha bainistithe cabhlaigh
• Modúil cumarsáide IoT ionsuite
• Glais bheaga IoT lasmuigh
• Comh-aireachta cliste agus glais rialaithe rochtana

Maidir le táirgí a chomhcheanglaíonn cumarsáid agus suíomh, is féidir le dearadh défheidhme comhtháite sreangú inmheánach a laghdú agus comhtháthú córas a shimpliú.

Conas is cóir é a shuiteáil?

Tá suiteáil cheart riachtanach mar is féidir fiú aeróg atá cumasach go teicniúil taithí a fháil ar fheidhmíocht dhíghrádaithe má chuirtear go mícheart é laistigh den imfhálú.

1. Seachain bac miotail:Suí an t-antenna ar shiúl ó lúibíní móra miotail agus struchtúir seoltacha eile nuair is féidir.
2. Coinnigh an t-achar ó chomhpháirteanna ardshrutha:Seachain an t-antenna a chur go díreach in aice le cadhnraí, ciorcaid chumhachta mótair, nó foinsí móra trasnaíochta eile.
3. Daingnigh an t-antenna:Ba cheart antennas FPC a nascadh go daingean leis an dromchla istigh atá beartaithe, agus ba cheart antennas earraigh a dhaingniú i gceart.
4. Cosain an cábla friothálacha:Seachain bends géar agus teannas meicniúil iomarcach. Is é an ga lúbthachta íosta a mholtar ná ocht n-uaire trastomhas an chábla ar a laghad.
5. Slán na nascóirí i gceart:Ba cheart nascóirí IPEX a bhrú go hingearach isteach sa suíomh agus iad a bhaint tríd an gcomhlacht cónascaire a shealbhú seachas an cábla a tharraingt.
6. Tástáil tar éis an tionóil deiridh:Déan RSRP agus táscairí cumarsáide ábhartha eile a mheas tar éis don imfhálú a bheith curtha le chéile agus séalaithe go hiomlán.

Tá an chéim dheireanach thar a bheith tábhachtach. D'fhéadfadh go mbeadh difríocht mhór idir an timpeallacht RF taobh istigh de dhaingneán tástála folamh agus glas cliste críochnaithe ina bhfuil a cheallraí, PCB, páirteanna miotail, sreangú agus comhpháirteanna eile.

Cad é mar is cóir duit an t-Antenna Ceart a Roghnú?

Teastaíonn níos mó ná comparáid a dhéanamh idir praghas nó gnóthachan ainmniúil chun an Aintéin Rothar Comhroinnte ceart a roghnú. Ba cheart go ndéanfadh foirne soláthair agus innealtóireachta meastóireacht ar an timpeallacht iarratais iomlán.

1. Deimhnigh bannaí cumarsáide.Faigh amach an úsáideann an feidhmchlár NB-IoT, 4G Cat.1, LTE-M, nó teicneolaíocht gan sreang eile.
2. Sainmhínigh riachtanais suímh.Má tá gá le suíomh GPS nó BeiDou, deimhnigh an bhfuil cumraíocht antenna défheidhme oiriúnach.
3. Tomhais an cuas atá ar fáil.Taifead an fad, an leithead, an airde, an dromchla gléasta agus an t-imréiteach ó pháirteanna miotail atá ar fáil.
4. Seiceáil an cónascaire.Deimhnigh an cineál cónascaire RF agus fad an chábla sula n-ordaítear samplaí nó comhpháirteanna mais-tháirgthe.
5. Smaoinigh ar choinníollacha comhshaoil.Tá feidhmíocht teochta agus creathadh cuí ag teastáil ó threalamh soghluaiste comhroinnte lasmuigh.
6. Iarr tástáil gléas iomlán.Ba cheart feidhmíocht antenna a mheas tar éis a shuiteáil taobh istigh den tithíocht ghlais iarbhír.
7. Roghnaigh monaróir taithí.Is féidir le soláthraí le cumais tiúnadh agus saincheaptha RF an t-antenna a choigeartú go dtí an cuas fíor seachas comhpháirt as an seilf a sholáthar.

Cad Ar cheart do Cheannaitheoirí Iarr ar Monaróir?

I gcás tionscadal um shoghluaisteacht chomhroinnte tráchtála, d’fhéadfaí timthriallta athdhearaidh a laghdú agus comhsheasmhacht táirgeachta a fheabhsú má chuirtear na ceisteanna teicniúla cearta. Sula roghnaíonn siad monaróir, soláthraí nó monarcha antenna tSín, ba cheart do cheannaitheoirí smaoineamh ar na nithe seo a leanas:

• An féidir an t-antenna a thiúnadh de réir na tithíochta glasála cliste iarbhír?
• Cé na bannaí minicíochta NB-IoT, LTE, nó 4G Cat.1 a dtacaítear leo?
• An féidir fad cábla agus cineál cónascaire a shaincheapadh?
• An bhfuil cumraíochtaí FPC, PCB, ceirmeacha nó earraigh ar fáil?
• An féidir feidhmeanna cumarsáide agus GNSS a chomhtháthú?
• An féidir samplaí fréamhshamhlacha a fhorbairt roimh olltáirgeadh?
• An bhfuil tuarascálacha tástála RF nó taifid cháilíochta táirgeachta ar fáil?
• An féidir leis an soláthraí tacú le riachtanais OEM/ODM maidir le himscaradh cabhlaigh mhóra?

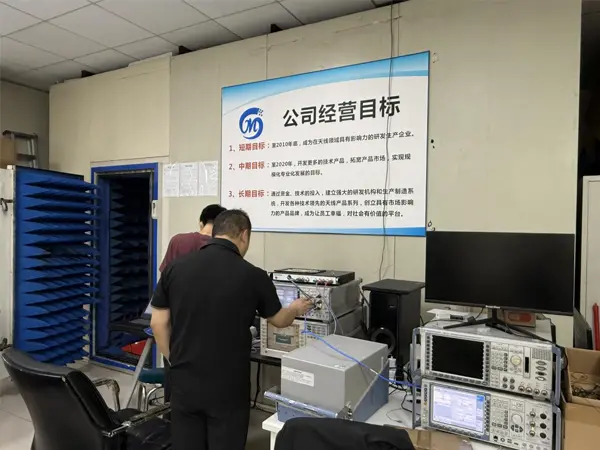

Feidhmíonn Qianmu mar mhonaróir antenna le cumas neamhspleách T&F agus táirgeachta. Áirítear ar a phróiseas déantúsaíochta foirmiú antenna, cóimeáil, táthú, ceangal struchtúrach, dífhabhtú RF, tástáil feidhmíochta, agus iniúchadh táirge críochnaithe. Is féidir leis an gcur chuige seo atá comhtháite go ceartingearach a bheith luachmhar do thionscadail a éilíonn coigeartuithe innealtóireachta arís agus arís eile agus cáilíocht táirgeachta comhsheasmhach.

Chun tuilleadh eolais a fháil faoi chumais antenna níos leithne na cuideachta, is féidir le ceannaitheoirí iniúchadh a dhéanamh ar anMonaróir antenna Qianmuacmhainn nó athbhreithniú araon táirgí antenna cumarsáide.

Ceisteanna Coitianta

An gciallaíonn gnóthachan antenna níos airde i gcónaí feidhmíocht Aintíní Rothar Comhroinnte níos fearr?

Ní ráthaíonn gnóthachan níos airde go huathoibríoch feidhmíocht níos fearr i gcuas glas cliste dlúth. Ní mór machnamh a dhéanamh ar mheaitseáil impedance, suíomh antenna, ábhair máguaird, tomhaltas cumhachta, friotaíocht creathadh, agus an dearadh imfhálú iarbhír le chéile.

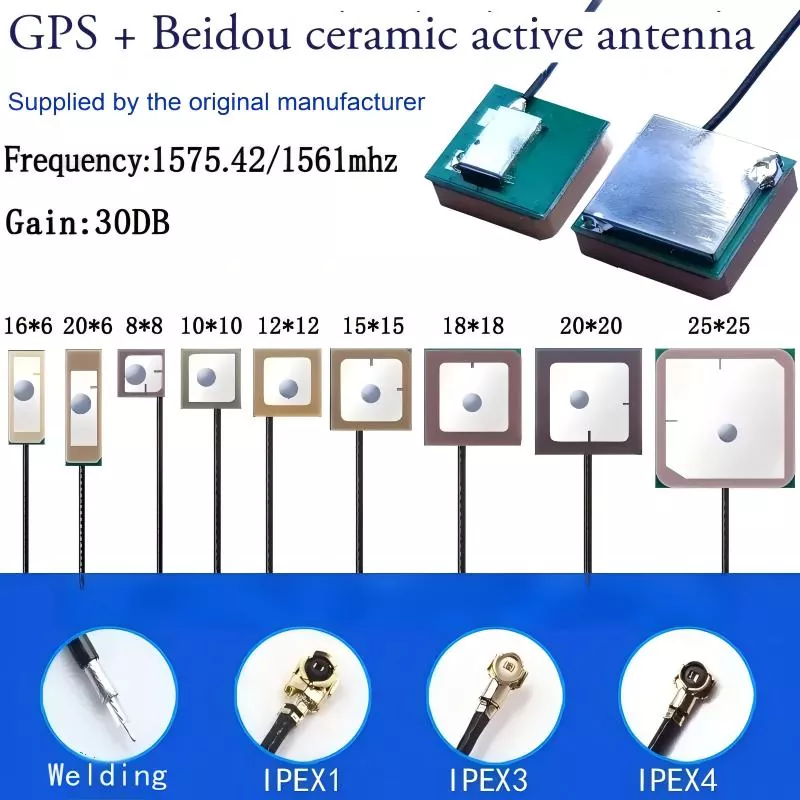

An féidir le Aeróg Rothar Comhroinnte tacú le cumarsáid 4G agus le GPS/BeiDou?

Tá. Is féidir cumraíocht antenna défheidhme comhtháite a fhorbairt le haghaidh feidhmchláir óna dteastaíonn cumarsáid cheallacha agus suíomh GNSS araon. Is féidir cumraíochtaí cábla agus cónascaire a shaincheapadh freisin de réir ailtireacht an tionscadail.

Cén fáth ar chóir tástáil antenna a dhéanamh tar éis an glas a chur le chéile?

Athraíonn an imfhálú deiridh an timpeallacht leictreamaighnéadach timpeall an antenna. Is féidir le cadhnraí, struchtúir miotail, PCBanna, cáblaí, agus comhpháirteanna eile tionchar a imirt ar shaintréithe impedance agus radaíochta. Dá bhrí sin, cuireann tástáil ar an táirge iomlán cóimeáilte léiriú níos réadúla ar fheidhmíocht allamuigh ar fáil.

Cad iad na cineálacha antenna is féidir a úsáid i glais cliste rothar roinnte?

De réir na gceanglas cuas agus leictreachais atá ar fáil, is féidir antennas solúbtha FPC, antennas ceirmeacha, antennas earraigh, agus antennas PCB a mheas. Braitheann an rogha is fearr ar na toisí imfhálú, modh gléasta, riachtanais minicíochta, agus comhpháirteanna máguaird.

An féidir an cábla antenna agus an cónascaire a shaincheapadh?

Tá. Is féidir faid cábla éagsúla agus cineálacha cónascaire mar IPEX1, IPEX4, nó MMCX a áireamh i bhfoirmíochtaí a bhaineann go sonrach le tionscadail. Ba cheart saincheaptha a dhearbhú le linn na céime sampla innealtóireachta.

Conclúid

Is cuid bhunúsach den bhonneagar soghluaisteachta nasctha é Aeróg Rothair Comhroinnte iontaofa. Bíonn tionchar ag a fheidhmíocht ar chobhsaíocht cumarsáide, ar fheidhmeanna cianda glas cliste, ar shuíomh, ar éifeachtúlacht fuinnimh, agus ar riachtanais chothabhála fadtéarmacha. Ar an gcúis seo, ní leor antenna a roghnú bunaithe ar shonraíochtaí bunúsacha amháin. Ba cheart go mbeadh an réiteach is fearr ag teacht leis na bannaí cumarsáide, cuas inmheánach, struchtúr meicniúil, coinníollacha comhshaoil, agus ailtireacht ghlas cliste iomlán.

Le tiúnadh RF, cumraíochtaí dlúth antenna, dearadh atá dírithe ar chreathadh, cáblaí agus nascóirí saincheaptha, agus cumais forbartha OEM/ODM, is féidir le Qianmu tacú le rothair roinnte, r-rothair, scútair, agus gléasanna soghluaisteachta IoT dlúth eile. Má tá feithicil dhá roth nasctha á forbairt agat nó má tá monaróir iontaofa antenna tSín á lorg agat do do chéad tionscadal eile,déan teagmháil linnchun do riachtanais minicíochta, toisí imfhálú, cumraíocht cónascaire, tástáil samplach, agus riachtanais táirgeachta saincheaptha a phlé.
