GPS BeiDou Antenna

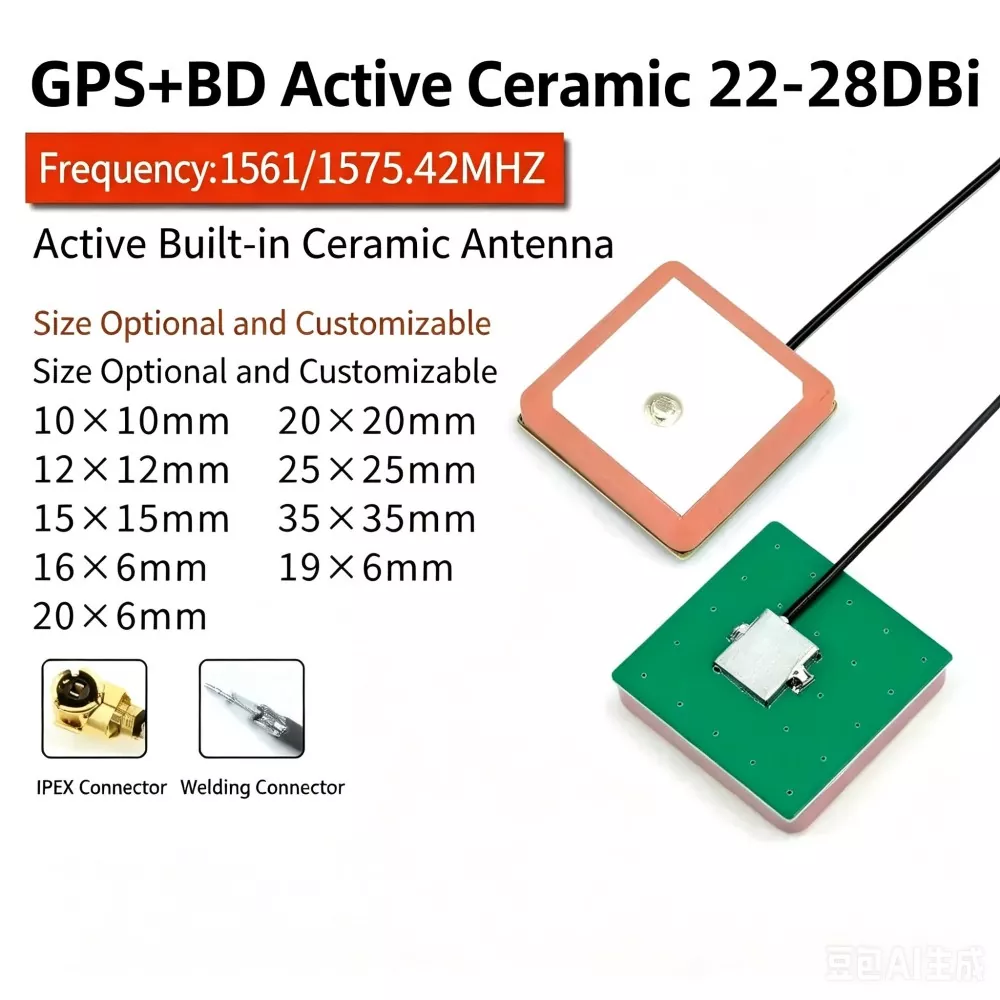

Is comhpháirt RF um loingseoireacht satailíte é Aintíní GPS BeiDou atá deartha chun comharthaí minicíochta L1/B1 a ghlacadh, lena n-áirítear GPS L1 (1575.42 MHz) agus BeiDou B1 (1561 MHz).

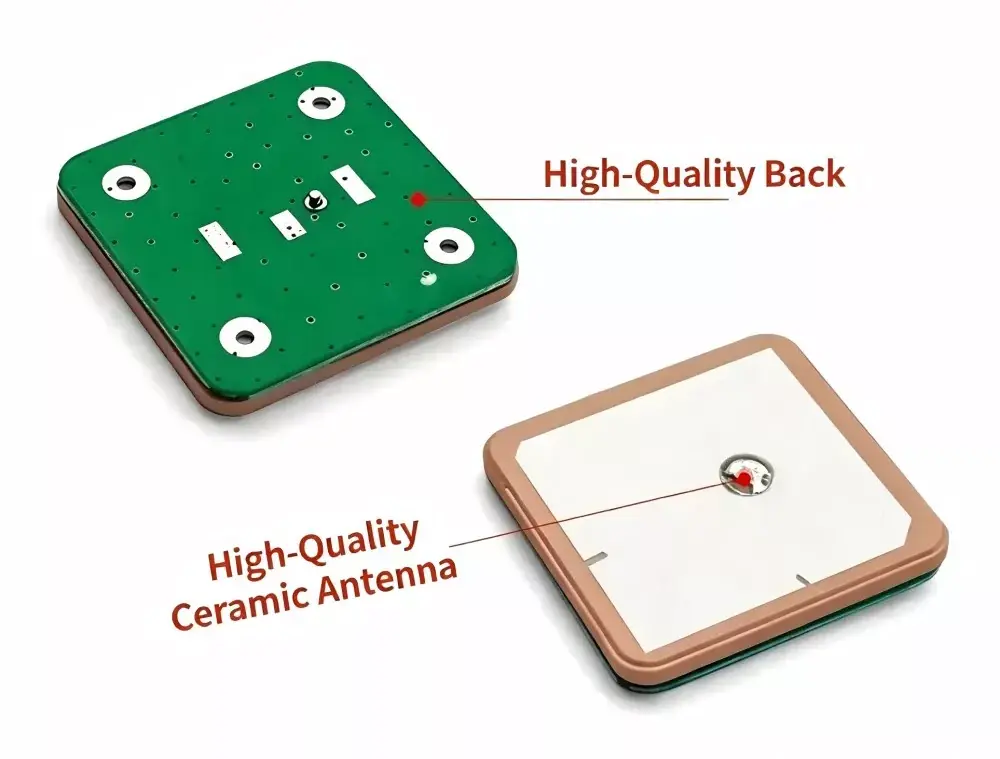

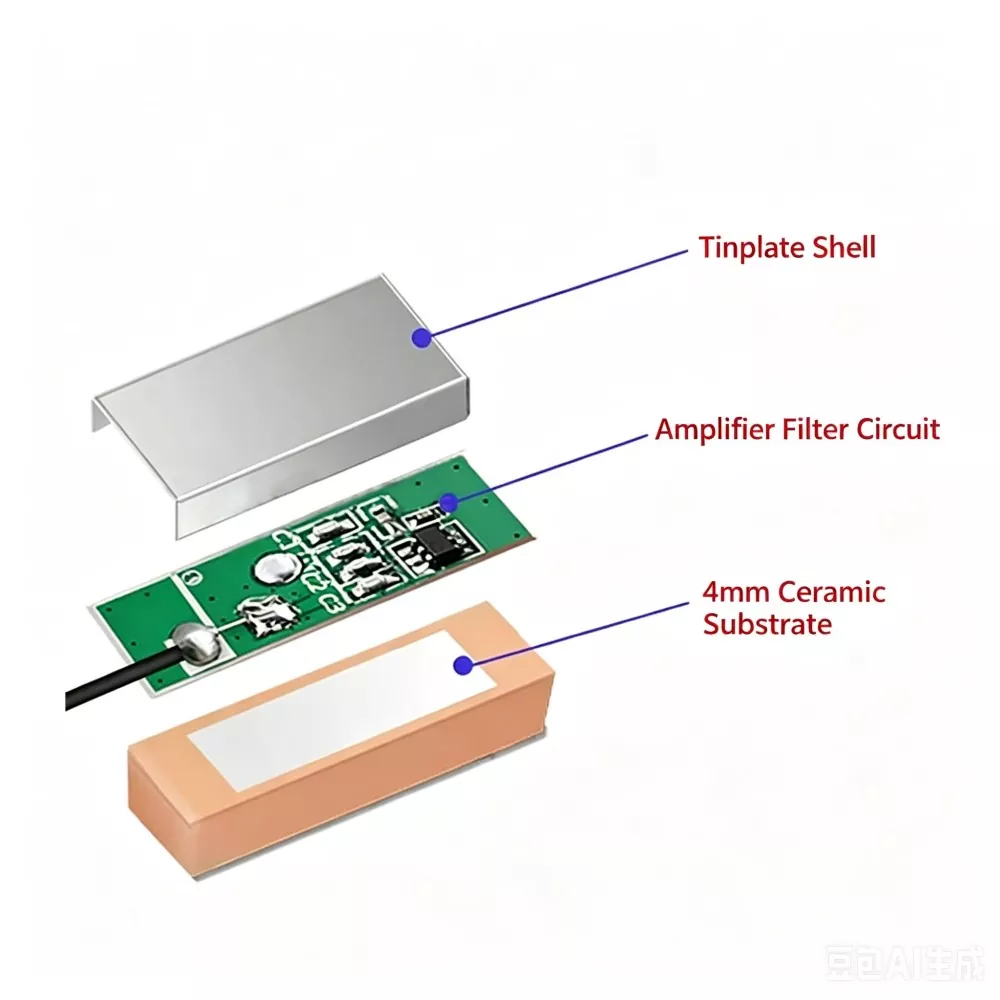

Is gnách go n-úsáideann an t-antenna struchtúr paiste tréleictreach ceirmeach le hábhar ardcheadaitheachta. Baintear fáiltiú comharthaí amach trí athshondas leictreamaighnéadach idir an paiste miotail agus an tsubstráit ceirmeach, trí chomharthaí lag satailíte RF a thiontú go comharthaí leictreacha íseal-torainn le haghaidh próiseála glacadóra GNSS.

Úsáidtear polarú ciorclach ar thaobh na láimhe deise (RHCP) chun tréithe tarchurtha satailíte a mheaitseáil, ag laghdú caillteanas neamhréire polaraithe i dtimpeallachtaí glactha dinimiciúla.

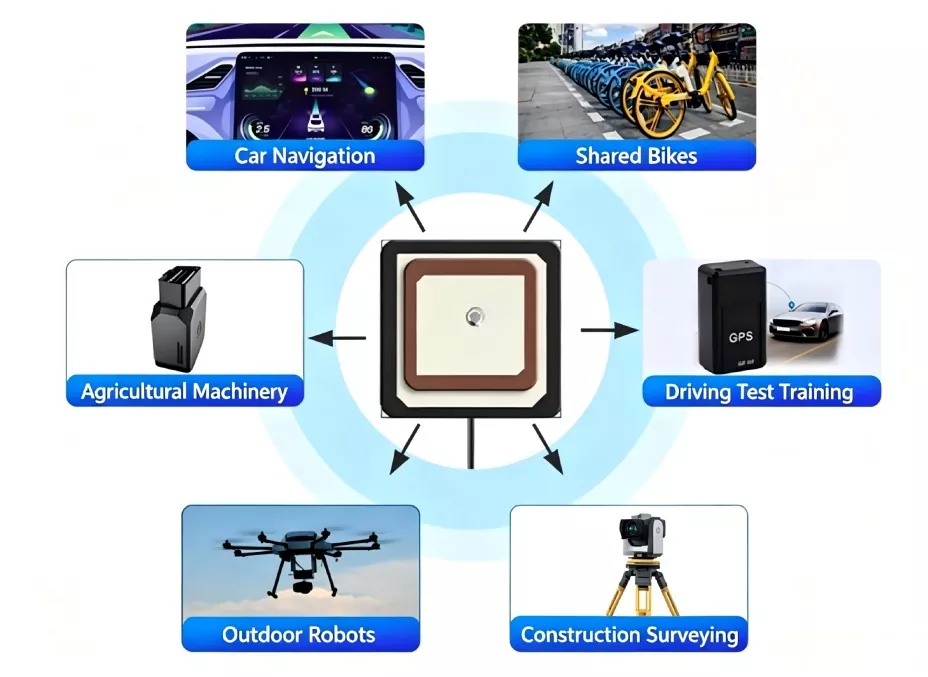

Gléasanna Comhoiriúnacha

Mar an fhoinseFactory, a chuirimid ar GPS BeiDou Antenna. Tá comhoiriúnacht eisceachtúil aige agus úsáidtear go forleathan é sna feistí seo a leanas:

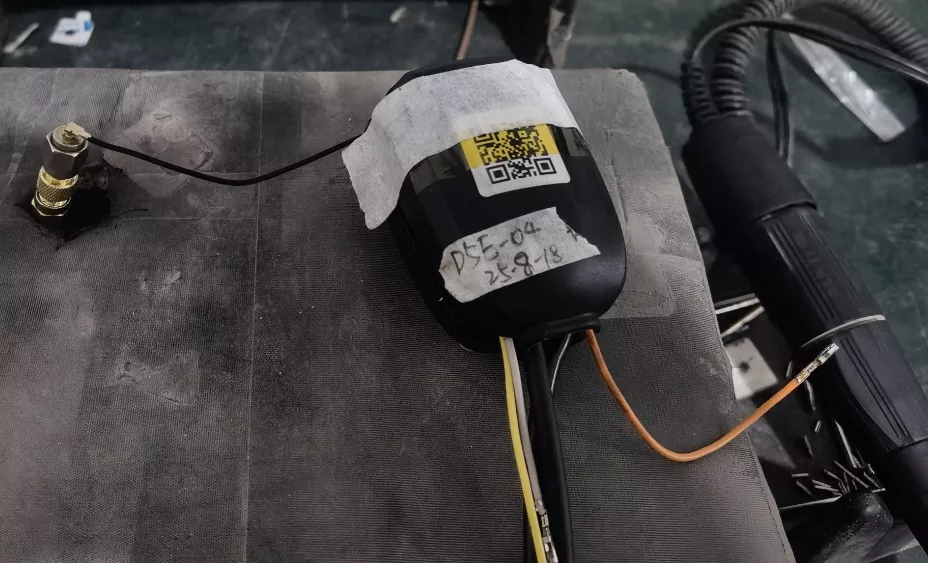

• Infheithicle agus Taisteal: Córais loingseoireachta laistigh den fheithicil, glais chliste do rothair roinnte agus scútair leictreacha, ceamaraí daise agus rianairí DAB.

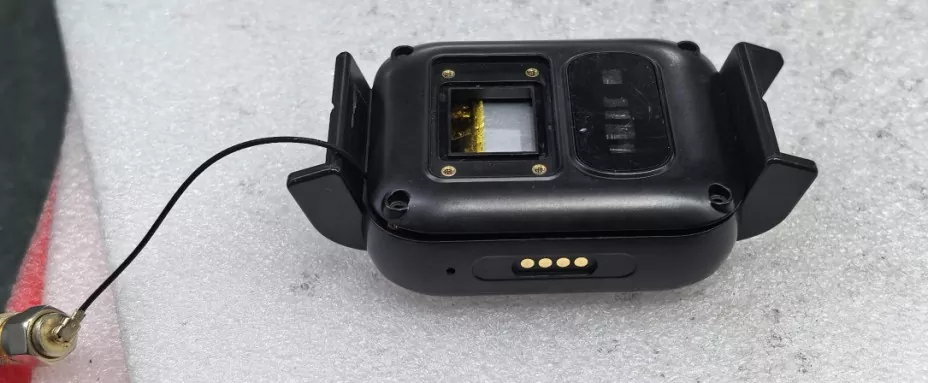

• Idirlíon Rudaí agus Inchaite: Uaireadóirí cliste, suaitheantais suímh do leanaí/aosta, lorgairí mionsamhla peataí, clibeanna rianaithe sócmhainní.

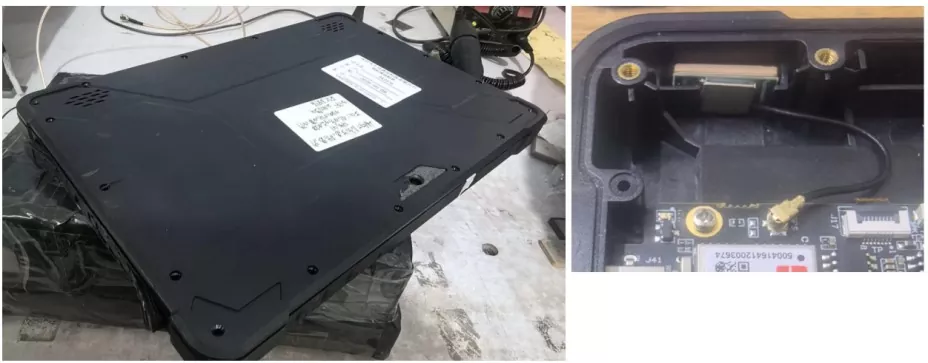

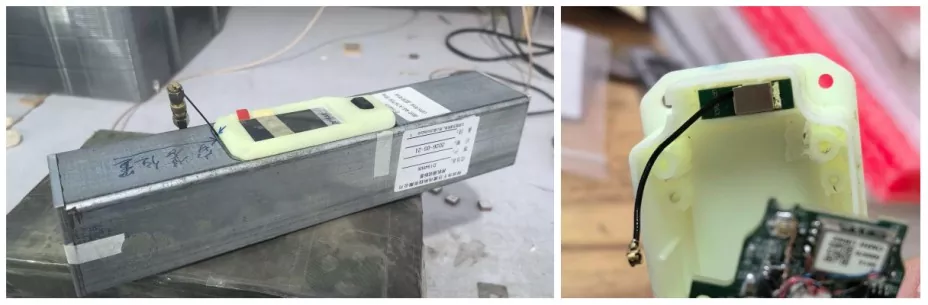

• Tionscal agus Suirbhéireacht: Críochfoirt ardchruinneas suirbhéireachta agus mapála, rialaitheoirí eitilte drone talmhaíochta, braiteoirí tionsclaíocha IoT, PDA ríomhaire boise.

Croíphointí Díolacháin agus Fíor-Shonraí Tomhais

Tá na bunbhuntáistí seo a leanas ag We Factory Production GPS Antenna Seachtracha:

1. Cothromaíocht deiridh méid agus feidhmíochta: Ag baint úsáide as teicneolaíocht ceirmeach comhbhreoslaithe ilchiseal íseal-teocht (LTCC), coinníonn an chomhpháirt seo minicíocht athshondach cobhsaí fiú i bpacáiste ultra-tanaí nach bhfuil ach 16 × 6 × 4.5mm ag tomhas, rud a fhágann go bhfuil sé oiriúnach le haghaidh feistí IoT mion-shrianta spáis.

2. Cumas braite comhartha lag den scoth: Feistithe le LNA ardfheidhmíochta (aimplitheoir íseal-torainn), is é an figiúr torainn tomhaiste (NF) ná ≤2.0 dB, agus is féidir leis an ngnóthachan 25 dB ± 3 dB a bhaint amach. I dtástáil iarbhír, laghdaíodh am fála satailíte tosaithe fuar na feiste go dtí laistigh de 25 soicind, agus is féidir leis níos mó ná 7 satailít a fháil go cobhsaí fiú i dtimpeallachtaí canyon uirbeacha.

3. Cobhsaíocht teocht ard: Déantar comhéifeacht teocht na tréleictreach ceirmeach a rialú laistigh de ± 30 ppm / ℃. I dtimpeallachtaí foircneacha ó -40 ℃ go 85 ℃, is é ≤ ±5 MHz an t-aistriú athshondach minicíochta - i bhfad níos fearr ná an t-aeróga PCB traidisiúnta.

4. Meaitseáil Impedance agus Frith-Idirchur: Dearadh impedance caighdeánach 50Ω le VSWR ≤ 1.5; ar fáil go roghnach le sciath ferrite ar an dromchla, ag tairiscint faoi chois lasmuigh den bhanna ≥ 40 dB agus go héifeachtach sciath an mháthairchlár ó chur isteach ard-minicíochta ar nós tiontairí DC-DC.

Croí-Sonraíochtaí Teicniúla agus Paraiméadair

Comparáid dhomhain le táirgí iomaíocha

1. Ceanglais Imréitigh

Ní mór an t-antenna a chur i limistéar gan bhac. Níor cheart go mbeadh aon réada móra miotail i láthair laistigh d’uillinn ingearchló 30° os cionn an aeróige. Ba cheart plána talún leanúnach 7 cm × 7 cm a chur in áirithe faoin aeróg mar fhrithchaiteoir, gan aon ródú a cheadú go díreach faoin limistéar gníomhach.

2. Aonrú IEA

Coinnigh an t-antenna ar shiúl ó chomhpháirteanna ard-torainn cosúil le tiontairí DC-DC, ascaltóirí criostail, CPUanna agus cainteoirí. Moltar achar idirscartha ar a laghad 2 cm.

3. Rialú Impedance

Coinnigh bacainn rialaithe 50Ω ón bpointe beathaithe antenna go modúl GNSS. Ba cheart rianta RF a choinneáil gearr, le ródú mín agus gan lúba dronuillinn.

4. Rialú Treoshuíomh

Caithfidh an dromchla ceirmeach aghaidh a thabhairt suas agus fanacht comhthreomhar leis an eitleán talún. Níor chóir go mbeadh an uillinn tilt níos mó ná 15 ° chun tréithe glactha RHCP cobhsaí a choinneáil.

Cúrsaí Innealtóireachta RF

1. Spleáchas eitleán talún

Éilíonn antenna GNSS eitleán talún cobhsaí. Tá comhghaolú díreach idir an fheidhmíocht agus méid na talún agus siméadracht.

2. Íogaireacht timpeallachta multipath

Tugann timpeallachtaí uirbeacha isteach cosáin machnaimh comhartha a dhíghrádaíonn cruinneas suímh agus a mhéadaíonn caolú beachtas (DOP).

3. Ranníocaíocht LNA

Feabhsaíonn gnóthachan aimplitheoirí íseal-torainn íogaireacht éadála ach méadaíonn sé freisin so-ghabhálacht do chur isteach lasmuigh den bhanna mura leor an scagadh.

4. Cobhsaíocht minicíochta

Bíonn tionchar ag comhéifeachtaí teochta tréleictreach ceirmeacha ar shreabhadh athshondach faoi choinníollacha rothaíochta teirmeach.

Conas an Táirge Ceart a Roghnú?

Agus Aintíní Seachtracha GPS á roghnú agat, smaoinigh ar na príomhfhachtóirí seo a leanas:

1. Minicíocht agus polarú Deimhnigh an dteastaíonn GPS L1, BeiDou B1, nó tacaíocht dé-minicíochta ón bhfeiste. Ná measc antennas GNSS atá polaraithe go ciorclach le haintéiní líneacha polaraithe cosúil le cineálacha 2.4G, mar go mbeidh neamhréir agus fáiltiú díghrádaithe mar thoradh air seo.

2. Spás suiteála I gcás feistí dlúth, úsáidtear antenna ceirmeach de ghnáth mar gheall ar a fhachtóir foirm beag. I gcás iarratais atá íogair ó thaobh costais le spás leordhóthanach, féadfar antennas PCB a mheas. I dtimpeallachtaí RF casta, soláthraíonn antennas ceirmeacha feidhmíocht níos cobhsaí.

3. Dearadh gníomhach nó éighníomhach Má tá imfhálú miotail nó líne beathaithe RF fada (> 1 m) ag an bhfeiste, moltar antenna gníomhach le LNA comhtháite chun caillteanas comhartha a chúiteamh.

4. Sonraí bailíochtaithe Ba cheart go mbeadh an roghnú bunaithe ar fheidhmíocht tomhaiste allamuigh (m.sh. fáil satailíte, C/N0, am tosaithe fuar), ní hamháin sonraíochtaí saotharlainne.

Cén fáth Roghnaigh Linn (Cumarsáid Qianmu)?

• Soláthar díreach ón monarcha foinse: Diúltaíonn muid corrlaigh bhrabúis na bhfear lár agus tairgimid praghsanna an-iomaíoch ex-mhonarcha le MOQ solúbtha.

• Cumais láidre T&F agus saincheaptha: Tá foireann innealtóirí RF gairmiúla againn ar féidir leo méid sliseanna ceirmeacha, cruth ciseal airgid, agus gnóthachan LNA a shaincheapadh go tapa bunaithe ar do struchtúr aitheantais agus leagan amach PCB.

• Bailíochtú fíorcháis: Rinneadh ár gcuid táirgí a chomhtháthú go rathúil i slabhraí soláthair roinnt de na brandaí ceannródaíocha maidir le comhroinnt rothair, loingseoireacht infheithicle, agus brandaí inchaite cliste, rud a réitíonn saincheisteanna gan líon cosúil le "cuardach mall réalta agus caillteanas réalta go minic." Fadhb.

• Seirbhísí Saolré Iomlána: Soláthraímid tacaíocht theicniúil aon-stad - ó insamhaltaí meaitseála bacainní réamhdhíola agus treoir leagan amach antenna go hanailís tapa ar tháirgí lochtacha tar éis díolacháin.

CCanna

C1: An féidir antennas ceirmeacha i mbandaí minicíochta éagsúla a úsáid go hidirmhalartaithe?

A: Níl. Úsáideann antennas GNSS agus antennas 2.4G/5.8G cineálacha éagsúla polaraithe agus meicníochtaí oibriúcháin éagsúla. Is gnách go mbíonn antennas GNSS RHCP, agus tá antennas 2.4G/5.8G polaraithe go líneach. Is é an toradh a bhíonn ar neamhréireanna idir polarú agus minicíocht ná díghrádú comhartha suntasach nó cailleadh glas satailíte.

C2: Cén fáth a mbíonn tionchar ag méid antenna ar fheidhmíocht?

A: Baineann feidhmíocht antenna ceirmeach le limistéar radiating éifeachtach agus tairiseach tréleictreach. Feabhsaíonn toirt ceirmeach níos mó gnóthachan agus íogaireacht go ginearálta. Mar sin féin, i ndearaí dlútha, is féidir an fheidhmíocht a uasmhéadú go páirteach trí tiúnadh antenna agus dearadh eitleáin talún.

C3: Cad é an impedance an GPS Seachtrach Antenna?

A: Is é 50Ω an impedance dearadh caighdeánach, a úsáidtear go coitianta i gcórais tosaigh GNSS RF. Is féidir tacú le luachanna impedance saincheaptha ag brath ar riachtanais meaitseála ar leibhéal an chórais.

C4: Conas a dhéantar feidhmíocht suiteála a fhíorú?

A: Tá an mheastóireacht bunaithe go hiondúil ar mhéadracht glacadóra GNSS amhail comhaireamh fála satailíte, SNR (cóimheas comhartha go torann), agus am tosaithe fuar faoi choinníollacha spéire oscailte. Maidir le hoibriú cobhsaí, táthar ag súil le glais iolracha satailíte agus luachanna comhsheasmhacha C/N0 i dtimpeallacht tástála caighdeánach
