Ceamara Caite Coirp 4G/5G Antenna

Is monarcha foinse baile T&F agus déantúsaíochta é Shenzhen Qianmu Communication Technology Co., Ltd le haghaidh Aeróga Body Worn Camera 4G/5G.

Tá antenna ionsuite Sub6G leathanbhanda FPC forbartha againn, atá comhoiriúnach le 4G LTE agus bannaí minicíochta 5G Sub6G baile agus idirnáisiúnta príomhshrutha. Tá optamú feidhmíochta speisialaithe déanta ar an antenna chun aghaidh a thabhairt ar na dúshláin a bhaineann le spás gléas dlúth, sciath miotail, cur isteach ar cheallraí, caillteanas comhartha mar gheall ar chaitheamh an chorp daonna, agus coinníollacha dian oibríochta allamuigh.

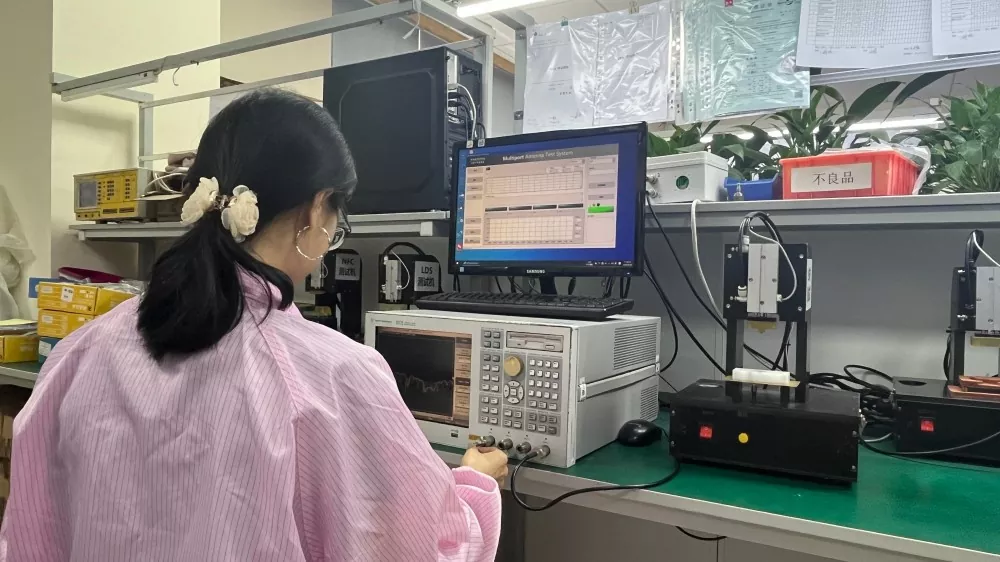

Úsáideann an t-antenna foshraith solúbtha PI iontaofa agus tá sé suite le greamachán tionsclaíoch, rud a fhágann go bhfuil sé oiriúnach do struchtúir feiste dlúth. Déantar tástáil ionsamhlúcháin OTA iomlán ar na táirgí go léir i ndlísheomraí anechoic chun timpeallachtaí oibríochta sa saol fíor a mhacasamhlú. Déantar taifid tástála VNA agus OTA a chartlannú trí bhaisc táirgeachta, agus is féidir tuarascálacha cigireachta a sholáthar arna iarraidh sin.

Sainmhíniú teicniúil gairmiúil

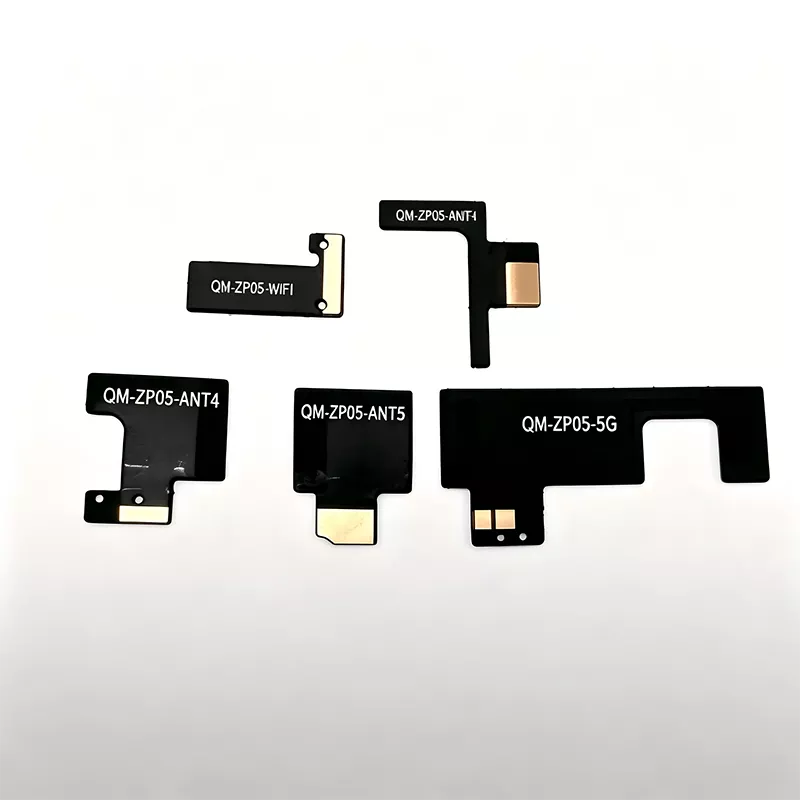

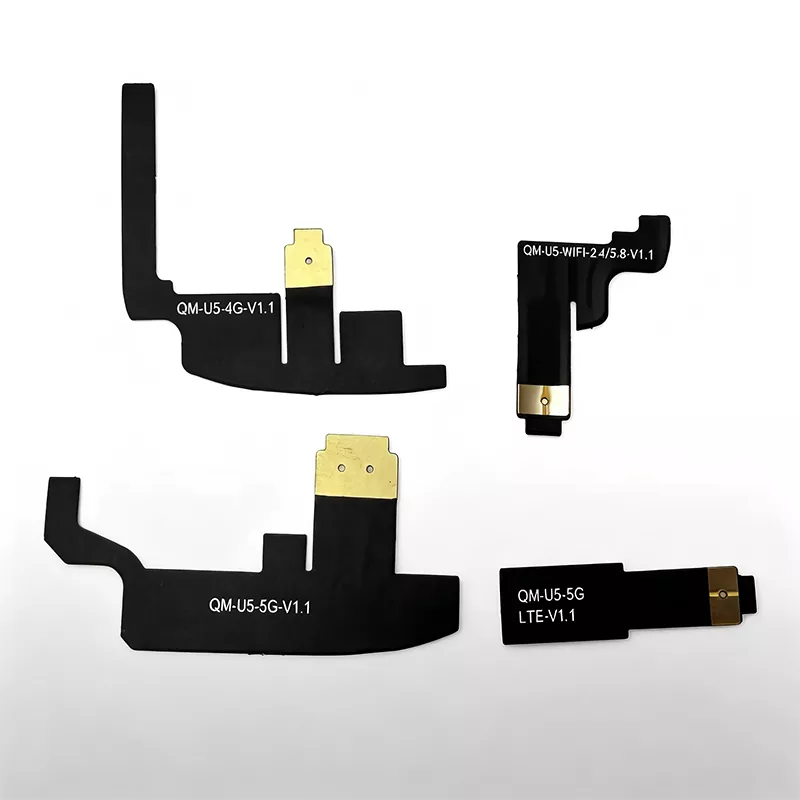

Is aeróg leathanbhanda solúbtha PIFA FPC ionsuite Sub6G é Ár Ceamara Caite Coirp 4G/5G Antenna. Tacaíonn sé le bannaí LTE B1/B3/B5/B8/B20/B38/B40 agus bannaí príomhshrutha 5G Sub6G N41/N78/N79. Úsáideann an t-antenna foshraith scannán PI ard-chreathadh-resistant, salann-resistant, claonta, in éineacht le greamachán ardteochta ardteochta de ghrád tionsclaíoch agus líne beatha U.FL/IPEX RF, rud a fhágann go bhfuil sé oiriúnach le haghaidh suiteáil inmheánach i gceamaraí corpchaite.

Murab ionann agus antennas traidisiúnta IoT FPC, ionchorpraíonn an chéim deartha insamhalta 3D lán-chórais, lena n-áirítear an cásáil miotail, ceallraí litiam, lúibín ceamara, clúdach sciath motherboard, agus múnla phantom an chorp daonna isteach sa timpeallacht insamhalta.

Réamh-mheaitseáilte le bacainn 50Ω sa mhonarcha, agus ag an am céanna faoi réir tástála titim, timthriall teochta, spraeála salann, agus taise. Laghdaíonn sé seo ualach oibre comhtháthú córas custaiméirí agus giorraíonn sé an timthriall forbartha do thionscadail chrua-earraí póilíneachta.

Prionsabal Oibre Comhlánaigh Antenna

Tá an t-antenna iomlán comhdhéanta de sheoltóir radiating FPC, ciseal tacaíochta greamachán tionsclaíoch, friothálacha comhaiseach U.FL, agus líonra meaitseála RF ar an bpríomhchlár, rud a ligeann do thonnta leictreamaighnéadacha ard-minicíochta a chomhshó go déthreoch chun tarchur agus fáiltiú comhartha ceallacha 4G/5G a bhaint amach.

Le linn tarchurtha, athraíonn modúl cumarsáide an taifeadáin sruthanna físeáin, foláirimh SOS, agus sonraí suímh go comharthaí leictreacha ard-minicíochta, a tharchuirtear trí chábla comhaiseach chuig struchtúr athshondach an FPC. Tiontaítear na comharthaí seo ansin ina dtonnta leictreamaighnéadacha 4G/5G le haghaidh radaíocht sheachtrach, ag cur faisnéis fianaise chuig an mbunstáisiún.

Le linn glactha, glacann an t-antenna tonnta leictreamaighnéadacha ón stáisiún bonn agus déanann sé iad a thiontú ina gcomharthaí leictreacha, a tharchuirtear ar ais go dtí an modúl ansin chun an t-ordú sceidealaithe agus fáiltiú paraiméadar iargúlta a chomhlánú.

Chun cúiteamh a dhéanamh ar chaillteanas RF de bharr caitheamh ar dhroim an duine, feabhsaítear an fheidhmíocht trí insamhalta i seomra anechoic ag baint úsáide as samhail phantom an chorp daonna, rud a fhágann go bhfuil feabhas 22.8 dB ar íogaireacht glactha TIS i gcomparáid le antennas FPC traidisiúnta. Faoi choinníollacha caitheamh insamhlaithe, níl éifeachtacht antenna caighdeánach le haghaidh LTE B8 ach 40.46%, agus baineann antenna Qianmu amach ≥52% le haghaidh minicíocht íseal LTE agus ≥47% do 5G N78. Déantar sampláil agus aththástáil ar gach baisc le VNA, agus cuirtear cuair tástála agus taifid táirgthe i gcartlann le haghaidh fíorú custaiméara.

Feistí agus gabhálais comhoiriúnacha

Ag luí le feistí deiridh

1. Ceamara Slándála Poiblí agus Póilíní Tráchta 4G/5G Comhlacht Forfheidhmithe Dlí Ard-Sainmhínithe

2. Ceamara comhlacht do bhainistíocht uirbeach, riarachán bóithre, agus bailiú fianaise closamhairc na roinne dóiteáin

3. Taifeadán Forfheidhmithe Dlí atá sábháilte ó thaobh pléascadh de do Thionscail Cheimiceacha agus Mhianadóireachta

4. Críochfort Taifeadta Saighdiúir Aonair Cigireachta Cumhachta

5. Gléas Forfheidhmithe Dlí Saighdiúir Aonair 4G/5G Easpórtála Thar Lear

Modúl cumarsáide comhoiriúnach

- Modúl cumarsáide 4G LTE Cat.1 / Cat.4 Modúl cumarsáide intíre/allmhairithe 5G Fo-6GHz Modúl cumarsáide comhtháite ilmhód 4G+5G+WiFi

Ábhair mhonarcha-sholáthair le haghaidh táirgeadh

Cáblaí comhaiseacha U. FL/IPEX d'fhaid éagsúla, plátaí cruach athneartaithe, agus tacaíocht ghreamaitheacha tionsclaíochta ardteochta, salann-dhíonach. Fad cábla saincheaptha agus sonraíochtaí cónascaire bunaithe ar dhearadh an mháthairchláir chun próiseáil thánaisteach do chustaiméirí a íoslaghdú.

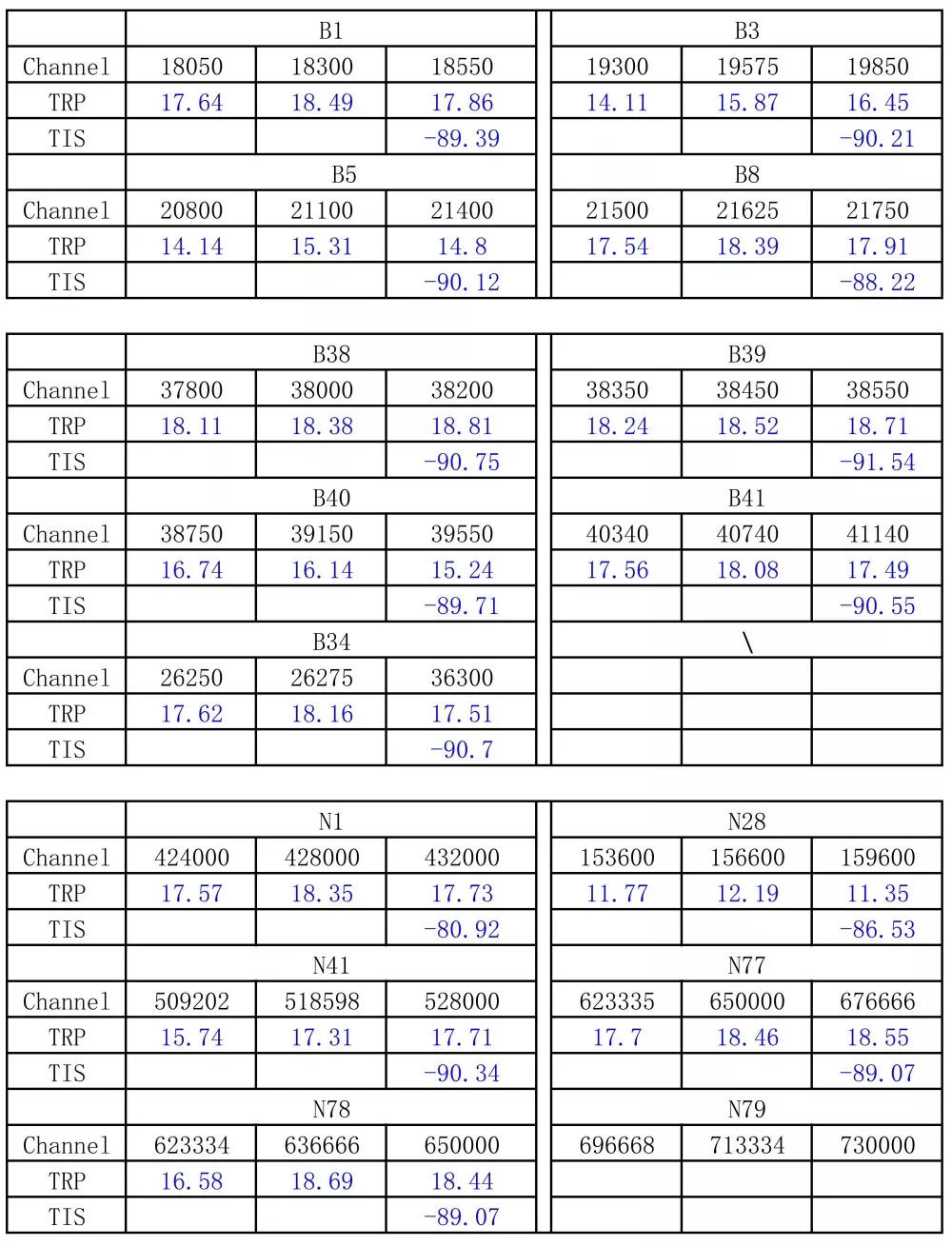

Sonraíochtaí Teicniúla

Treoir um Sholáthar agus Roghnú Antenna

1. Fócas ar shonraí tomhais fíor-domhan ó fheistí iomlána a chaitear ar an gcorp, seachas a bheith ag brath go hiomlán ar pharaiméadair spáis saor. Soláthraíonn sonraí gnáth-mhonaróirí tomhais a ghlactar ar chláir lom; díghrádaíonn feidhmíocht go suntasach nuair a chuirtear isteach i gcumhdach feiste é agus nuair a bhíonn sé caite. Agus tú ag ceannach, iarr i gcónaí tuarascálacha tástála VNA/OTA lán-chórais agus ná bí ag brath ar shonraíochtaí teoiriciúla amháin.

2. Tosaíocht a thabhairt do mhonarcha foinse a roghnú le taithí ar olltáirgeadh trealamh forfheidhmithe dlí aon-saighdiúir. Is iad na dúshláin a bhaineann le feistí aon-saighdiúir ná déileáil le trasnaíocht ó chuasanna miotail agus ó chadhnraí, caitheamh an cholainn dhaonna, agus timpeallachtaí crua. Is féidir le monarchana a bhfuil taithí tionscadail acu roimhe seo moltaí struchtúracha agus PCB luath a sholáthar, rud a laghdóidh an gá atá le modhnuithe múnla agus athoibriú.

3. Déan idirdhealú idir bannaí minicíochta intíre agus idirnáisiúnta, agus sainigh go soiléir caighdeáin tástála iontaofachta. Maidir le tionscadail intíre, deimhnigh LTE B1/B3/B5/B8/B20 agus 5G N41/N78/N79; le haghaidh tionscadal onnmhairithe, deimhnigh na bannaí minicíochta comhfhreagracha thar lear. A éileamh go gcríochnófar na tástálacha samplála titim, spraeála salainn, agus teocht ard/íseal. Ní féidir le haintéiní de ghrád tomhaltóirí na ceanglais maidir le hoibríochtaí póilíneachta allamuigh a chomhlíonadh.

4. Luach RF seirbhísí teicniúla agus comparáid praghsanna ach ní bhíonn ach. Is minic a bhíonn trasnaíocht, diall minicíochta, agus feidhmíocht chaitheamh díghrádaithe i gceist le forbairt tionscadail. Tá easpa cumais theicniúla RF ag idirghabhálaithe; tosaíocht a thabhairt do mhonaróirí atá in ann moltaí maidir le leagan amach a sholáthar agus cabhrú le fabhtcheartú a dhéanamh ar theipeanna córais iomlána.

Cén fáth Roghnaigh Shenzhen Qianmu Communications

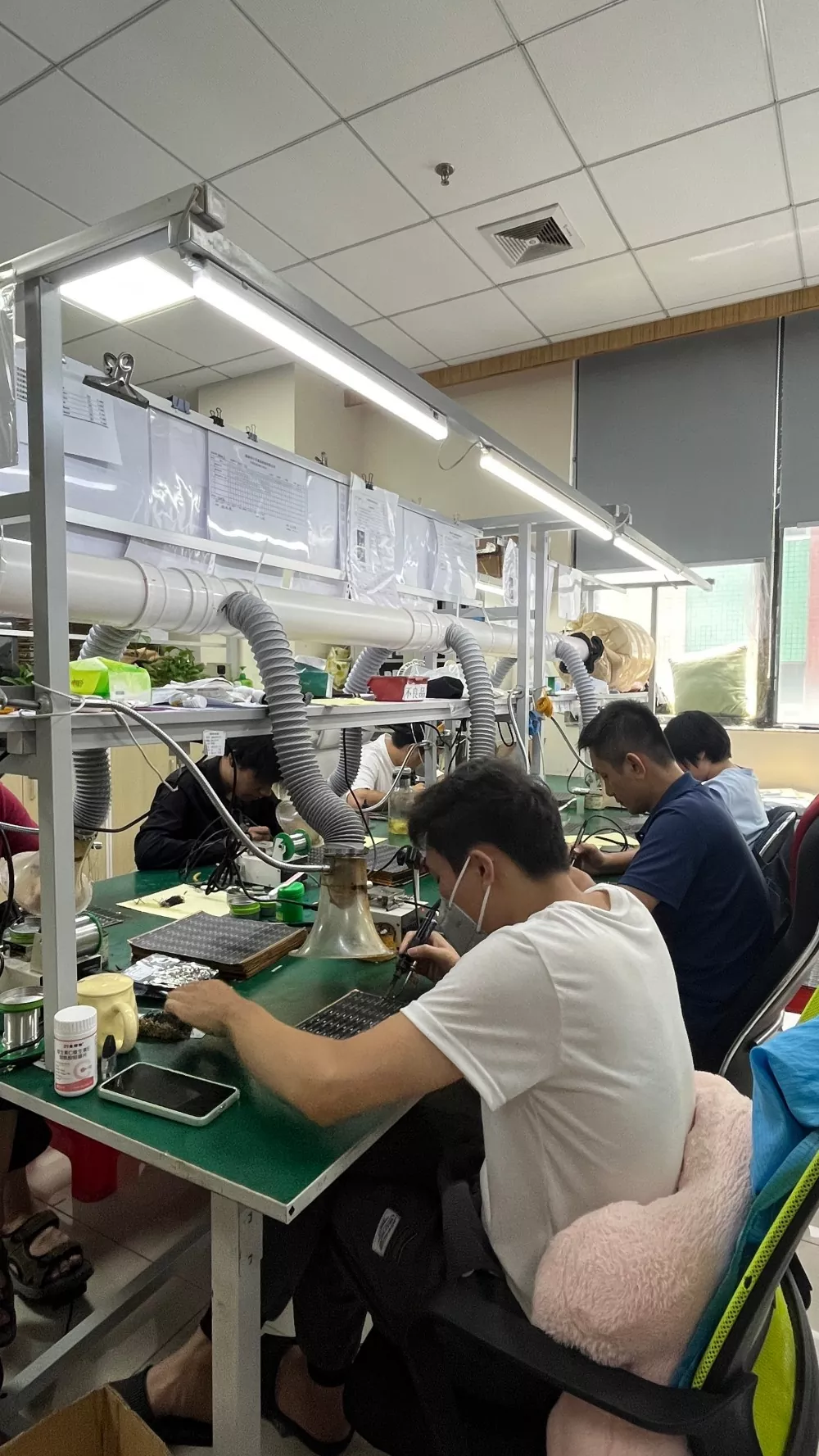

1. Soláthar díreach ón monarcha foinse gan aon mharcáil meánfhear. Láimhseálann líne táirgeachta intí gearradh FPC, athneartú, tacaíocht ghreamaitheach, agus cigireacht iomlán leictreach. Praghsáil iomaíoch le haghaidh bulc-orduithe, soláthar creata fadtéarmach tacaithe, oiriúnach do thionscadail soláthair póilíneachta.

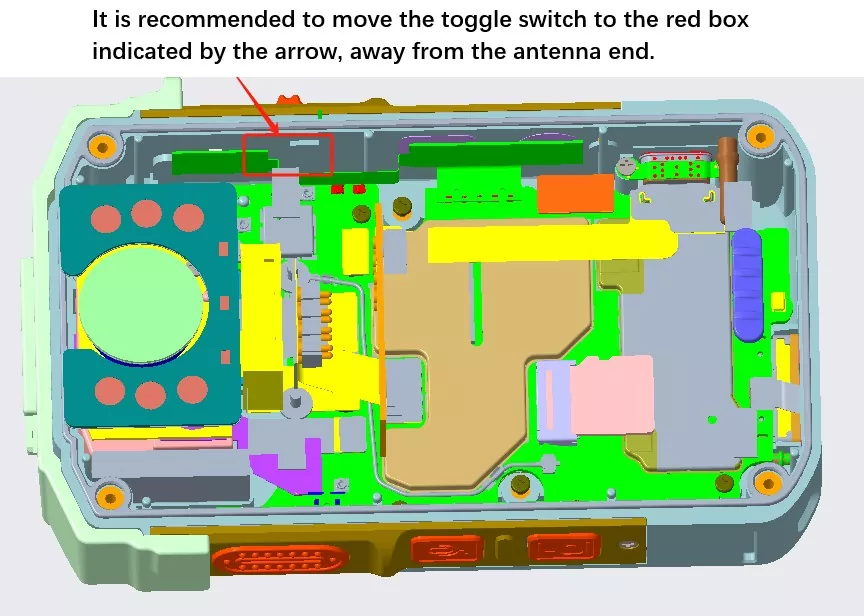

2. Ag speisialú i dtrealamh saighdiúir aonair, bhí baint mhór againn le T&F luathchéime agus tá taithí fhairsing againn ar olltáirgeadh agus ar imscaradh ceamaraí corp-chaitheamh éagsúla agus críochfoirt aon-shaighdiúir. I gcás tionscadal nua, is féidir linn dearaí 3D a fháil, leagan amach antenna agus réitigh srianta imréitigh a sholáthar, lochtanna dearaidh a sheachaint, agus costais mhodhnú múnla a laghdú.

3. Tacaíonn saincheaptha solúbtha OEM/ODM le gearradh neamhrialta FPC, fad friothálacha, sonraíochtaí cónascaire, agus mionchoigeartú banna minicíochta; seachadadh caighdeánach samplach laistigh de 35 lá oibre.

4. Cumais tacaíochta trádála eachtraigh iomlána [Socraitheoir íomhá: Bailiúchán doiciméad deimhniúcháin (CE, FCC, RoHS, ISO)] Tá cearta allmhairithe agus onnmhairithe neamhspleácha ag an gcuideachta agus tá sraith iomlán cáilíochtaí aici. Is féidir linn sonraíochtaí teicniúla Béarla agus tuarascálacha tástála a sholáthar, tacú le téarmaí trádála FOB Shenzhen, agus nascadh le soláthraithe agus ceannaitheoirí réitigh slándála thar lear.

5. Tacaíocht iar-díolacháin theicniúil deireadh go deireadh: I gcás aimhrialtachtaí comhartha 4G/5G san fheiste iomlán, cabhróidh innealtóirí RF chun an bhunchúis (antenna, struchtúr nó modúl) a aithint gan an cheist a chur i leith fadhbanna aeróige go pras. Cuirtear comhoibriú teicniúil leanúnach ar fáil ar feadh na gcéimeanna tástála samplach, táirgeadh píolótach agus olltáirgeachta.

CCanna

C1: An féidir antenna 4G/5G an Chorp Caitheamh a roinnt leis an modúl Wi-Fi?

A: Tá an t-antenna seo deartha le haghaidh bannaí ceallacha 4G LTE / 5G Sub6G. Má tá feidhmiúlacht Wi-Fi ag teastáil, moltar antenna Wi-Fi ar leith a chumrú, toisc go bhféadfadh cur isteach ar an aeróg chéanna a roinnt agus feidhmíocht cumarsáide cheallacha a dhíghrádú.

C2: Tá cuas inmheánach neamhrialta ag an gceamara corpchaite; an dtacaíonn an t-antenna le gearradh saincheaptha chun cruthanna den sórt sin a fheistiú?

A: Tacaíonn gearradh saincheaptha. Soláthraíonn an cliant líníochtaí 3D den chásáil, agus déanaimid measúnú ar an spás atá ar fáil chun dearadh cruth a mholadh, fréamhshamhaltú iomlán a dhéanamh, agus tástáil fíor-dhomhain a dhéanamh ar fheisteas iomlán an fheiste.

C3: An bhfuil aon bhealaí eile ann chun antenna FPC a dhaingniú seachas úsáid a bhaint as tacaíocht ghreamaitheach?

A: Le haghaidh olltáirgeadh ceamaraí corp-chaitheamh le cásanna dlúth, is é an nascáil ghreamaitheach thionsclaíoch an modh príomhshrutha. Áitíonn nascóirí ZIF spás suntasach agus is annamh a úsáidtear iad; Tá cosc ​​dian ar chlampáil scriú thar an limistéar seoltóra antenna, toisc go bhféadfadh sé damáiste a dhéanamh don antenna agus teip ar an tionchar a bheith mar thoradh air.

C4: An bhfuil droch-chomhartha 4G/5G ar cheamara corpchaite i gcónaí mar gheall ar shaincheisteanna cáilíochta antenna?

A: Ní gá. Eascraíonn an chuid is mó de na saincheisteanna comhartha ó imréiteach neamhleor, antennas a bheith gar d'fhoinsí trasnaíochta miotalach, nascóirí scaoilte, nó easpa insamhalta gcorp an duine. Is féidir le hinnealtóirí na coinníollacha oibriúcháin a atáirgeadh chun bunchúis na faidhbe a aithint go cruinn.

C5: An dtacaítear le hiniúchadh mhonarcha? An féidir doiciméid cháilíochta a sholáthar do thríú páirtithe?

A: Tacaítear le hiniúchtaí monarchan ar an láthair nuair a cheaptar iad. Tá leaganacha leictreonacha de ISO, RoHS, CE, FCC, agus tuarascálacha tástála bhaisc ar fáil; le haghaidh tairisceana póilíneachta soláthair, is féidir cóipeanna páipéir stampáilte a sholáthar.
