Antenna NFC

Cad é antenna bog-chomhtháite NFC? Cad is antenna gníomhach ann?

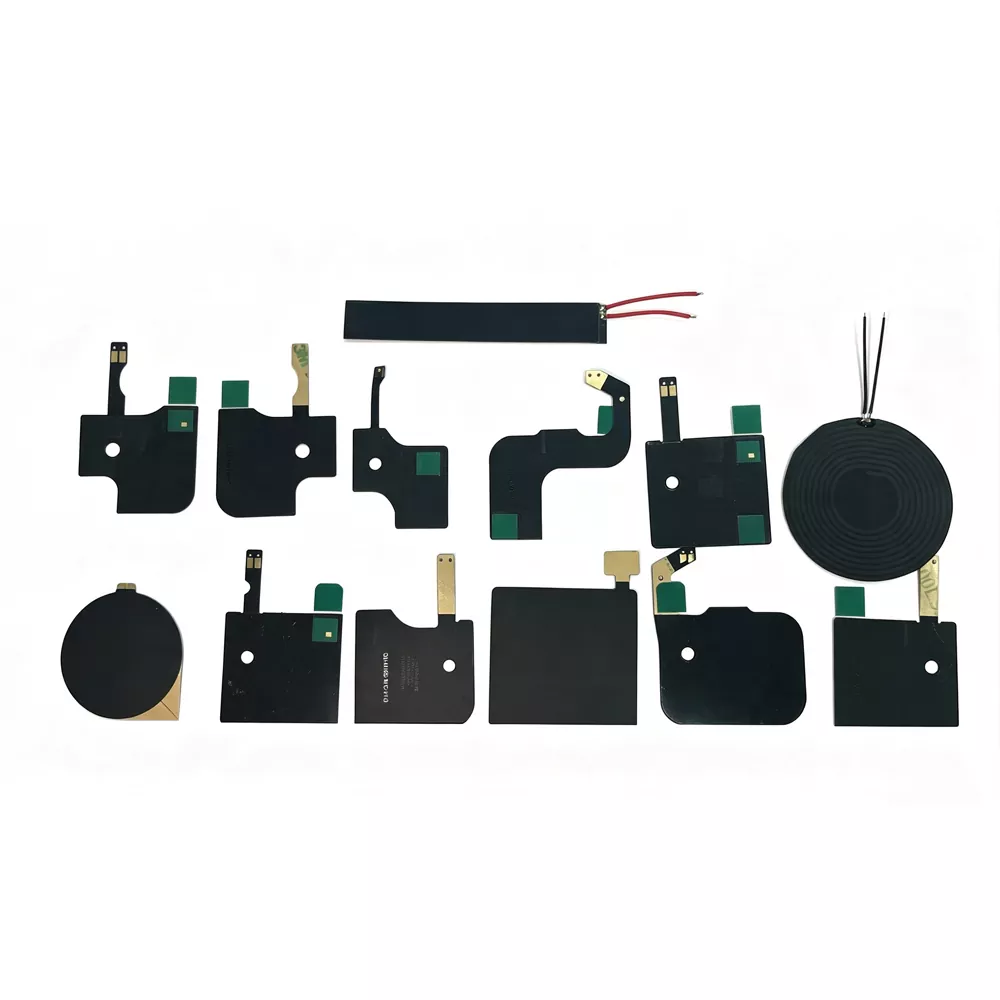

1.1 Antenna Bog Insuite NFC (Antenna Solúbtha FPC)

Is cineál Antenna NFC é antenna solúbtha tógtha NFC (Antenna Ciorcaid Clóbhuailte Solúbtha NFC) a mhonaraítear ar fhoshraith bord ciorcad priontáilte solúbtha (FPC) agus atá deartha chun oibriú ag an mbanda minicíochta 13.56 MHz. Úsáideann sé copar leictrealaíoch mar ábhar coil seoltaí agus glacann sé próiseas eitseála beachtas chun patrúin corna saincheaptha a fhoirmiú le casanna sonracha agus struchtúir gheoiméadracha. In éineacht le scannán maighnéadach ferrite mar chiseal leithlisithe, is féidir an t-antenna solúbtha seo a chomhtháthú go héasca i bhfeistí leictreonacha trí ghreamaitheacha 3M nó réitigh gléasta craiceann-uaire.

Comhpháirteanna lárnacha:

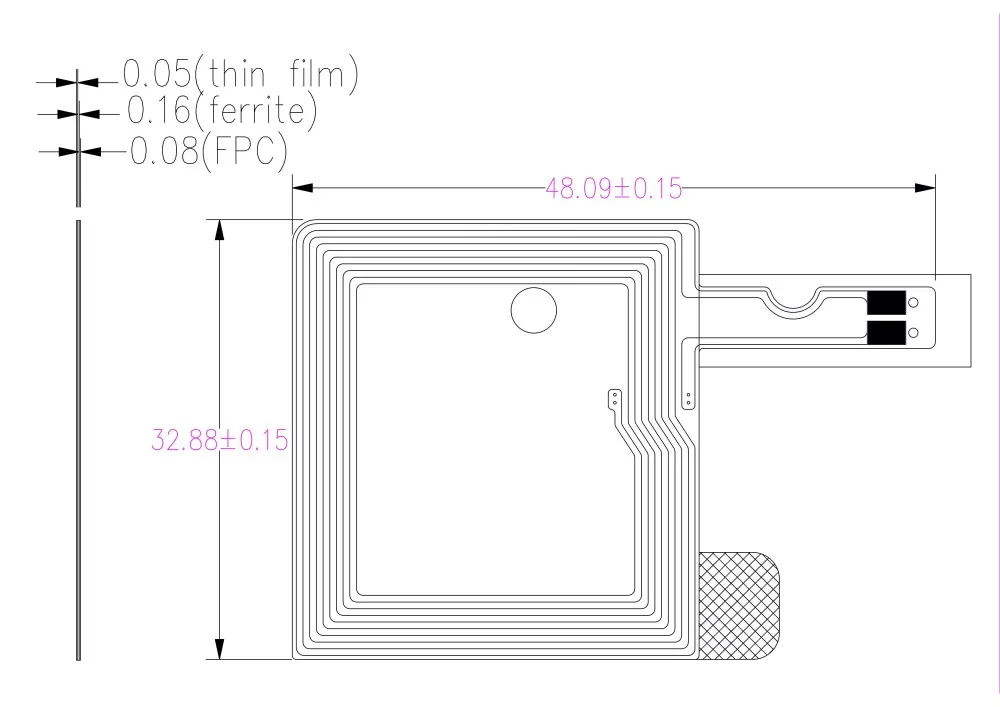

- Foshraith FPC:Ábhar cláir chiorcaid sholúbtha a sholáthraíonn tréithe éadroma agus inbhraite, le tiús idir 0.14-0.27 mm.

- Coil copair:Déantar é a mhonarú trí eitseáil copair leictrealaíoch, agus socraíonn an struchtúr coil an ionduchtacht antenna agus feidhmíocht minicíochta athshondais.

- Ciseal Ferrite:Ábhar maighnéadach ard-tréscaoilteachta a laghdaíonn trasnaíocht miotail, a fheabhsaíonn aonrú réimse maighnéadach, agus a fheabhsaíonn treo an tarchurtha comhartha.

- Ciseal ghreamaitheach:Úsáideann ábhair ghreamaitheacha 3M bunaidh, ag tairiscint neart nascáil iontaofa agus friotaíocht ardteochta den scoth.

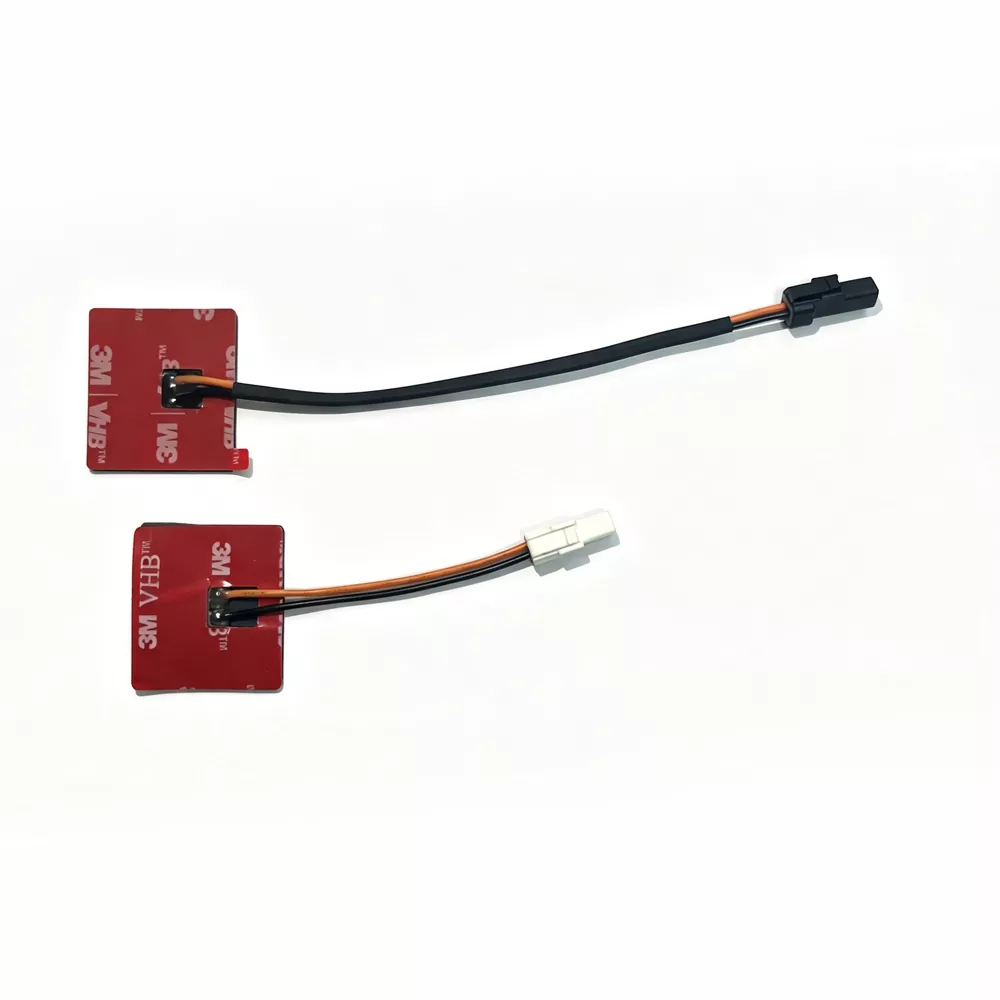

- Modhanna nasctha:Tacaíonn sé le roghanna nasc éagsúla, lena n-áirítear críochfoirt IPEX, cinn sádrála, teagmhálaithe earraigh, agus comhéadain saincheaptha eile.

1.2 antenna gníomhach NFC

Tagraíonn Antenna Gníomhach NFC do chóras aeróg a chomhtháthaíonn, bunaithe ar ghnáth-aeróg NFC, aghaidh gan tadhall gníomhach nó aimpliú comhartha/ciorcaid tiomána.

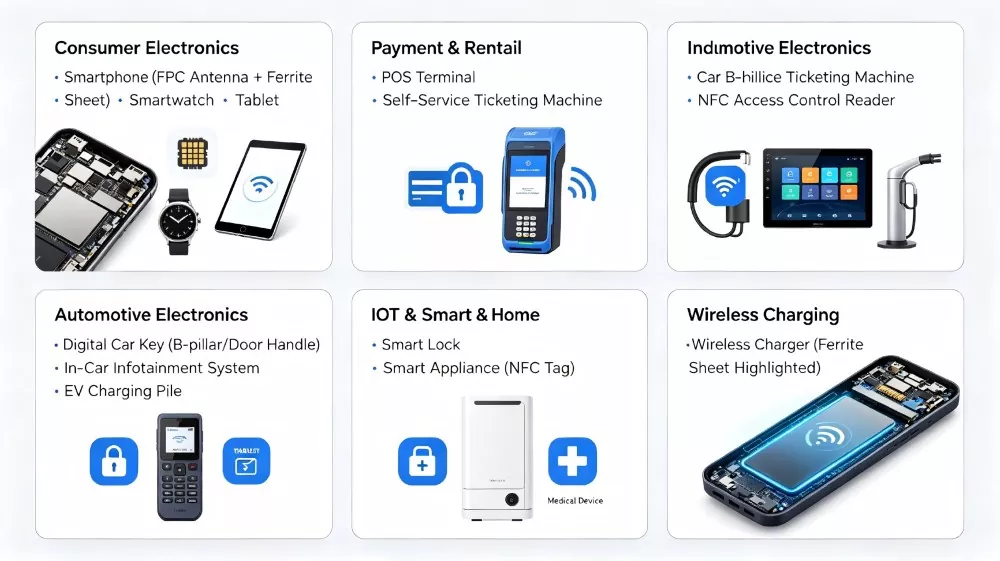

Gléasanna Infheidhme

Cén fáth a roghnaíonn antenna NFC Qianmu Communication?

1. Dearadh ultra-tanaí, solúbtha - tiús chomh híseal le 0.14-0.27mm, oiriúnach go foirfe le haghaidh feistí ultra-tanaí agus riachtanais suiteála solúbtha.

2. Ciseal leithlisithe ferrite - Ferrite caighdeánach san áireamh, ag cosaint go héifeachtach i gcoinne cur isteach ó thimpeallachtaí miotalacha.

3. Modhanna iomadúla suiteála - tacaíonn sé le roghanna éagsúla lena n-áirítear tacaíocht ghreamaitheach 3M (greamachán inbhainte), críochfoirt IPEX, agus sádráil.

4. Oibriú teocht leathan - Raon teochta oibriúcháin: -40 ℃ go +85 ℃

5. Comhlíonta go hiomlán le caighdeáin - buaileann sé le caighdeáin chomhshaoil ​​RoHS

6. Seirbhísí Saincheaptha - Tacaíocht iomlán in-saincheaptha le haghaidh toisí, cruthanna, casadh coil, luachanna ionduchtais, agus níos mó.

7. Seachadadh Fast - Táirgeadh samplach tapa agus seachadadh mais tháirgeadh éifeachtach.

8. Tacaíocht insamhalta gairmiúla - Insamhaltaí leictreamaighnéadacha agus moltaí leas iomlán a bhaint as meaisín iomlán a sholáthar.

RF Iompar agus Cúrsaí Leibhéal Córais

Braitheann feidhmíocht Antenna NFC ní hamháin ar a sonraíochtaí bunúsacha leictreacha ach freisin ar an timpeallacht leictreamaighnéadach iomlán a chruthaíonn struchtúr an fheiste deiridh. Is féidir le fachtóirí cosúil le roghnú ábhar, leagan amach inmheánach, agus comhpháirteanna máguaird difear suntasach a dhéanamh ar éifeachtúlacht antenna agus cobhsaíocht cumarsáide.

1. Éifeacht dícheangail miotail

Nuair a shuiteáiltear antenna gar do chomhpháirteanna miotalacha, lena n-áirítear cadhnraí, clúdaigh sciath, nó frámaí meicniúla, is féidir leis na sruthanna eddy spreagtha na saintréithe leictreamaighnéadacha a athrú agus an minicíocht athshondach a athrú. Gan aonrú cuí ferrite, d'fhéadfadh an éifeacht díghabhála seo a bheith ina chúis le diall athshondais, feidhmíocht cúplála níos ísle, agus iontaofacht cumarsáide laghdaithe.

2. Feidhm ciseal ferrite i gcobhsú réimse

Soláthraíonn an ciseal maighnéadach ferrite níos mó ná cosaint trasnaíochta. Oibríonn sé freisin mar chiseal treorach flux maighnéadach tríd an réimse maighnéadach a threorú i dtreo taobh neamh-mhiotail an antenna. Cuidíonn sé seo le héifeachtúlacht cúplála a fheabhsú, tarchur comhartha a bharrfheabhsú, agus caillteanas fuinnimh a íoslaghdú in iarratais ina bhfuil comhpháirteanna miotail in aice láimhe.

3. Íogaireacht meaitseála impedance

Éilíonn córais NFC atá ag feidhmiú ag 13.56 MHz meaitseáil bheachta impedance mar gheall ar a n-íogaireacht i leith athruithe ar dhearadh imfhálú, tiús ghreamaitheacha, agus dífhoirmiú corna. Féadfaidh éagsúlachtaí beaga sa struchtúr meicniúil tionchar a imirt ar an bpointe athshondais agus ar fheidhmíocht fachtóir Q, rud a fhágann go mbeidh gá le tiúnadh ar leibhéal an chórais tar éis comhtháthú antenna.

4. Cúpláil le hailtireacht gléas

Bíonn tionchar freisin ag tréithe tréleictreach na n-ábhar máguaird ar fheidhmíocht antenna, lena n-áirítear cásanna plaisteacha, clúdaigh gloine, agus struchtúir cruachta PCB. Féadfaidh ábhair a bhfuil tairisigh tréleictreach níos airde acu toilleas seadánacha breise a thabhairt isteach, rud a fhágann go mbeidh bandaleithead níos cúinge agus corrlach cumarsáide laghdaithe.

5. Tionchar córas gníomhach vs éighníomhach

Maidir le cumraíochtaí gníomhacha antenna NFC, bíonn tionchar díreach ag an gciorcad tiomána ar dháileadh agus ar neart an réimse leictreamaighnéadach. Cé gur féidir leis an gcur chuige seo an t-achar cumarsáide a leathnú, méadaíonn sé íogaireacht i leith athruithe ualaigh agus éilíonn sé rialú níos cruinne ar thalamh, sciath agus dearadh foriomlán an chórais.

Sonraíochtaí teicniúla

I gcomparáid le piaraí: buntáistí idirdhealaithe Qianmu Communications

Treoir Suiteáil

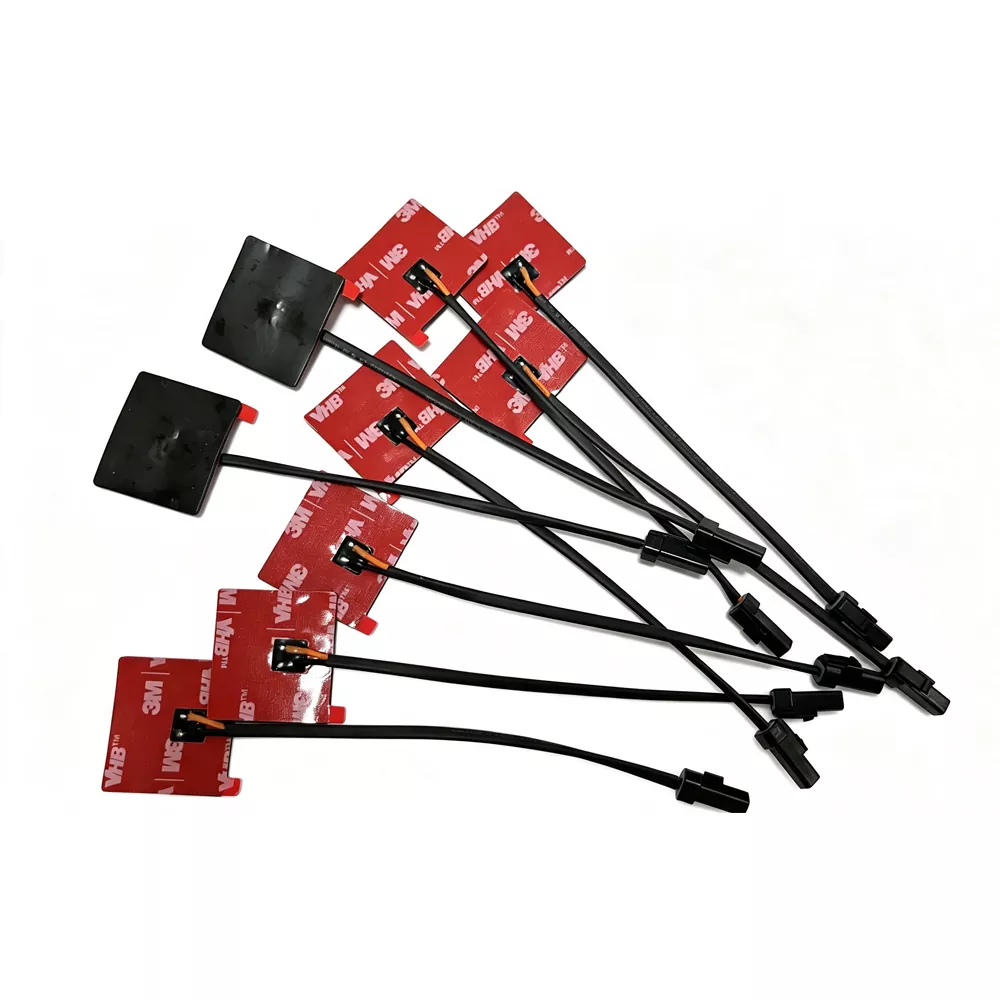

Suiteáil le tacaíocht ghreamaitheach (antenna solúbtha FPC)

Is é seo an modh suiteála antenna NFC is coitianta a úsáidtear:

Céimeanna suiteála:

1. Glan an dromchla - Bain úsáid as wipe alcóil chun an limistéar suiteála a ghlanadh (dromchla istigh chásáil an fheiste nó dromchla na ceallraí), ag cinntiú go bhfuil sé saor ó ola agus deannaigh.

2. Peel as an línéar scaoileadh - bain go cúramach an scannán cosanta ghreamaitheacha 3M ó chúl an antenna.

3. Ailíniú agus Suíomh - Ailínigh an t-antenna leis an suíomh suiteála ainmnithe, ag cinntiú nach bhfuil an limistéar coil gan bhac.

4. Brúigh go daingean agus go cothrom - ón lár i dtreo na n-imill chun boilgeoga aeir a dhíchur.

5. Curing agus Feithimh - Ceadaigh seasamh ar feadh 24 uair an chloig chun an neart nascáil is fearr a bhaint amach.

Nótaí Suiteála:

Léirmheasanna custaiméirí

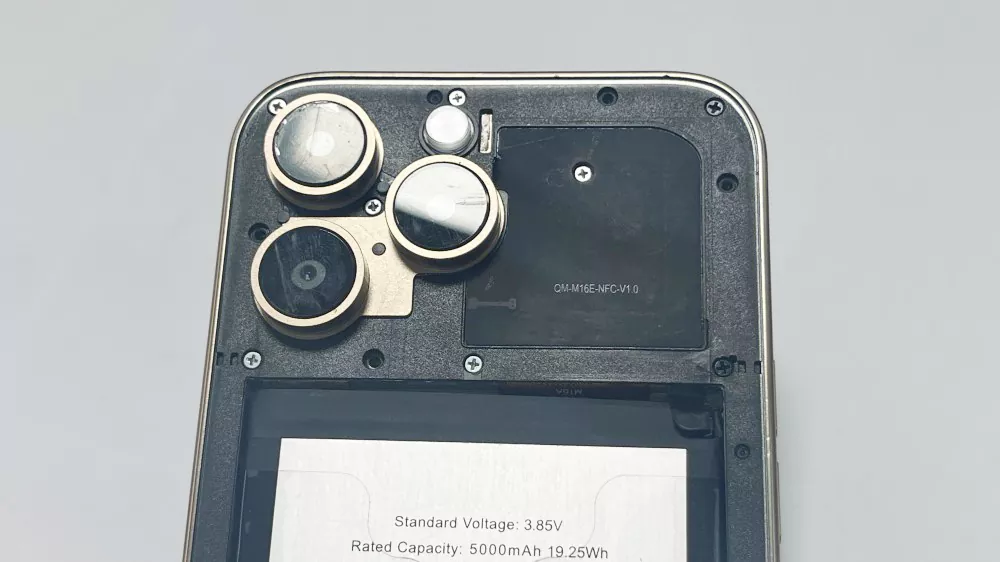

"Tá an t-antenna bog tógtha NFC ó Qianmu Communications tar éis feidhmíocht chobhsaí a léiriú inár múnla nua smartphone, ag baint amach raon léite de 85mm. Sciathaíonn an ciseal ferrite go héifeachtach i gcoinne cur isteach ceallraí, agus tá an comhsheasmhacht cáilíochta thar olltáirgeadh den scoth." - Monaróir Branda, Shenzhen Junge Technology Co., Ltd.

"Éilíonn na haeróga gníomhacha NFC a úsáidtear i gcríochfoirt POS ard-iontaofacht agus réimsí láidre RF. Tá ár dtástáil dhian EMVCo tar éis dul i ngleic le táirgí Qianmu Communication agus tá os cionn 300,000 aonad ceannaithe againn cheana féin." - Guangzhou ZhonghaidaSatellite Nascleanúint Teicneolaíocht Co, Ltd.Payment monaróir críochfoirt

CCanna

C1: Cad é minicíocht oibriúcháin an antenna bog tógtha sa NFC?

A: Feidhmíonn NFC sa bhanna minicíochta 13.56 MHz ±7 kHz atá caighdeánaithe go hidirnáisiúnta, a úsáidtear go coitianta i gcórais cumarsáide gar-réimse le haghaidh aistriú sonraí gan sreang gearr-raoin.

C2: Cad é an t-achar léitheoireachta tipiciúil?

A: Tá an raon cumarsáide teoranta go ginearálta do chúpla ceintiméadar, de ghnáth thart ar 5-8 cm, ag brath ar dhearadh antenna, struchtúr feiste, agus coinníollacha suiteála.

C3: Cathain a theastaíonn antenna NFC le croí ferrite?

A: Nuair is gá an t-antenna a shuiteáil ar dhromchla ceallraí, in aice le imfhálú miotail, nó i dtimpeallacht le comhpháirteanna miotalacha, tá sé riachtanach antenna a úsáid atá feistithe le ciseal ferrite. Is féidir leis an gciseal ferrite trasnaíocht reatha eddy-reatha de bharr miotail a leithlisiú go héifeachtach.

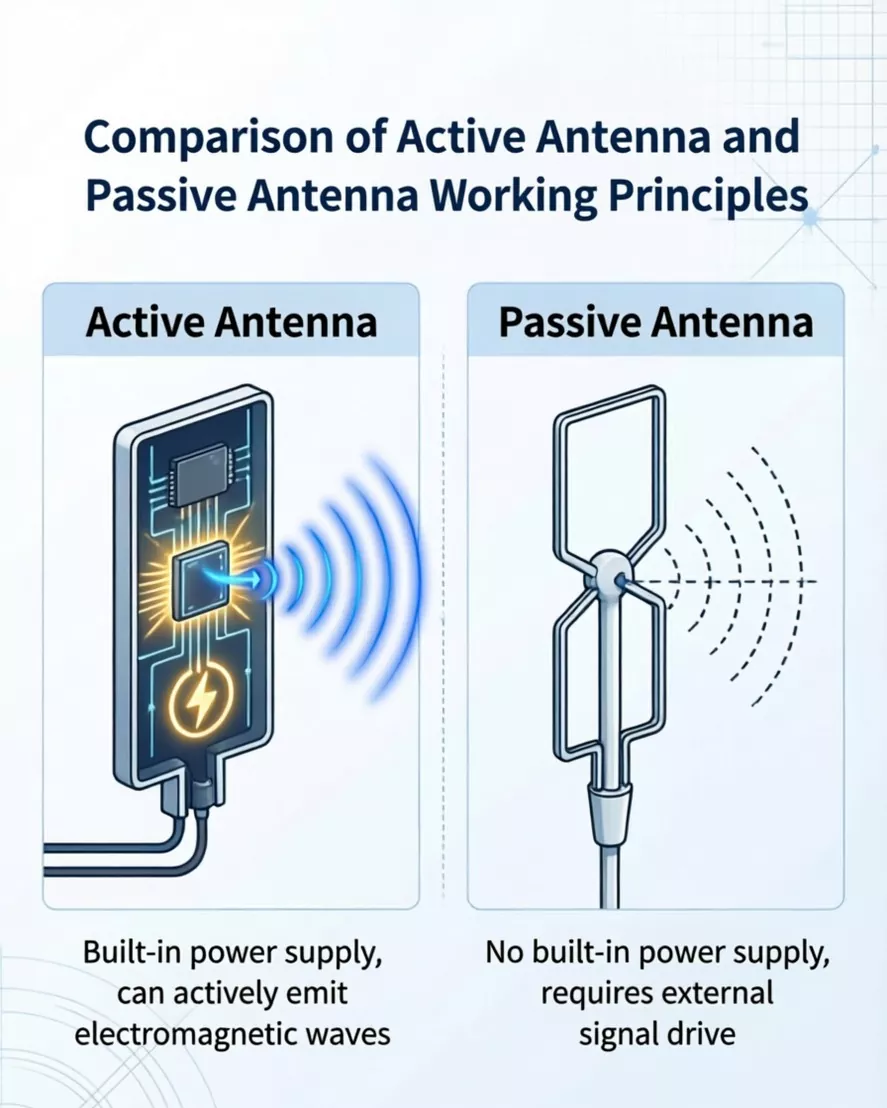

C4: Cad é an difríocht idir antenna bog tógtha NFC agus antenna gníomhach?

A: Is comhpháirt éighníomhach é an t-antenna éighníomhach ionsuite a bhraitheann ar an ionduchtú réimse maighnéadach ón léitheoir / scríbhneoir chun oibriú, rud a fhágann go bhfuil sé oiriúnach d'fheidhmchláir chaighdeánacha NFC. Comhtháthaíonn an t-antenna gníomhach aimpliú comhartha agus ciorcaid tiomána, rud a ligeann dó réimse RF níos láidre a ghiniúint go gníomhach, rud a fhágann go bhfuil sé oiriúnach do chásanna cosúil le críochfoirt íocaíochta a dteastaíonn comhartha níos láidre uathu.

C5: An féidir é a shaincheapadh i méid agus cruth?

A: Sea, tacaíonn Qianmu Communications le dearaí saincheaptha i ngach méid, lena n-áirítear cruthanna dronuilleogacha, ciorclach agus neamhrialta.

C6: Cén raon ionduchtais a úsáidtear go coitianta?

A: Titeann dearaí tipiciúla laistigh de raon ionduchtais de thart ar 1-2 μH, ag brath ar riachtanais meaitseála tiúnála agus impedance.

C7: Cad iad na modhanna suiteála coitianta?

A: Tá trí phríomh-mhodh suiteála ann: ① tacaíocht ghreamaitheach 3M (antenna solúbtha FPC - is coitianta a úsáidtear); ② cónascaire IPEX (cineál breiseán); ③ Suiteáil sádrála.

C8: An trádálaí nó monarcha é Qianmu Communication?

A: Is monaróir é Qianmu Communications a chomhtháthaíonn T&F, táirgeadh agus díolacháin. Tá ár monarcha féin againn agus tá líne táirgeachta iomlán againn chomh maith le córas rialaithe cáilíochta láidir - i bhfad ó bheith ina chuideachta thrádála.
