Antenna Ciorcaid Clóbhuailte Solúbtha (FPC)

Cad is Aeróg FPC ann?

Úsáideann antenna FPC, nó Antenna Ciorcaid Clóbhuailte Solúbtha (FPC), scannáin solúbtha PI agus PET mar fhoshraith agus déantar é a dhéanamh trí eitseáil agus priontáil chun ciorcaid antenna a chruthú. Tá tréithe éadroma, tanaí, solúbtha agus lúbtha aige, rud a ligeann dó cloí le dromchlaí cuartha. Raonta a thiús ó 0.03 go 0.2 mm, agus tá a meáchan níos lú ná 1 ghram. Is féidir leis an antenna comharthaí gan sreang a tharchur agus a fháil agus tá sé ag luí le prótacail lena n-áirítear WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT, agus LoRa, a chlúdaíonn na bannaí minicíochta 2.4 GHz, 5 GHz, agus 5.8 GHz. Is monaróir gairmiúil antenna FPC é Qianmu Communications le blianta de thaithí dhomhain sa tionscal. Tá trí sheomra anechoic micreathonn feistithe againn agus tá níos mó ná deichniúr pearsanra T&F tiomnaithe againn, rud a chuireann ar ár gcumas seirbhísí aon-stad a sholáthar - ó dhearadh réitigh antenna go olltáirgeadh.

Pointe díola eochair

Ultra-tanaí agus solúbtha, saor in aisce sa spás.

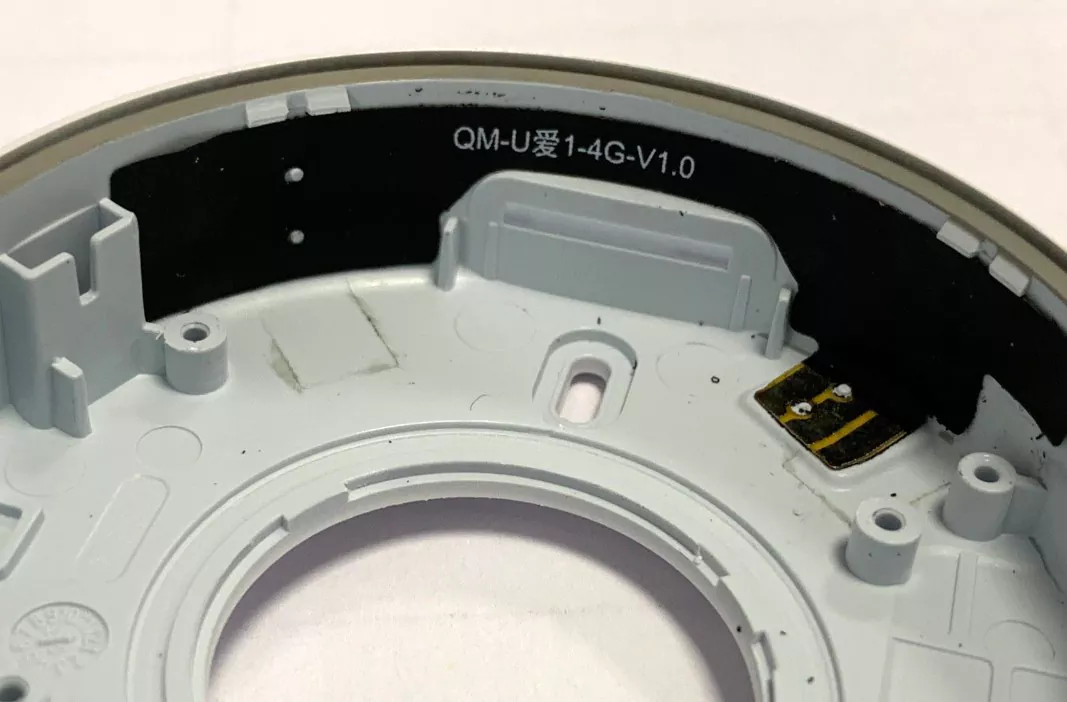

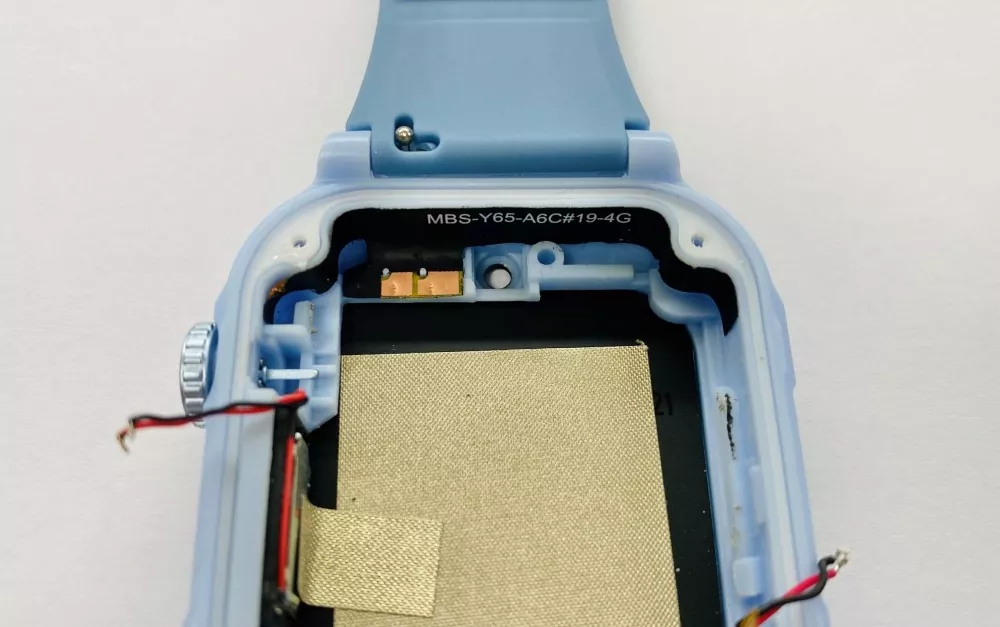

Tá tiús ach 0.03-0.2 mm ag Antenna Ciorcaid Clóbhuailte Solúbtha (FPC) agus is féidir é a lúbadh nó a fhilleadh go treallach.Is féidir é a lúbadh 90° ar feadh bhalla istigh na cuas laistigh den fheiste, ag oiriúnú go foirfe do dhearadh struchtúrach casta éagsúla. Cibé an bhfuil cásáil an fheiste cothrom nó cuartha, is féidir leis an antenna FPC cloí go héasca lena dhromchla.

Clúdach leathanbhanda ilbhanda

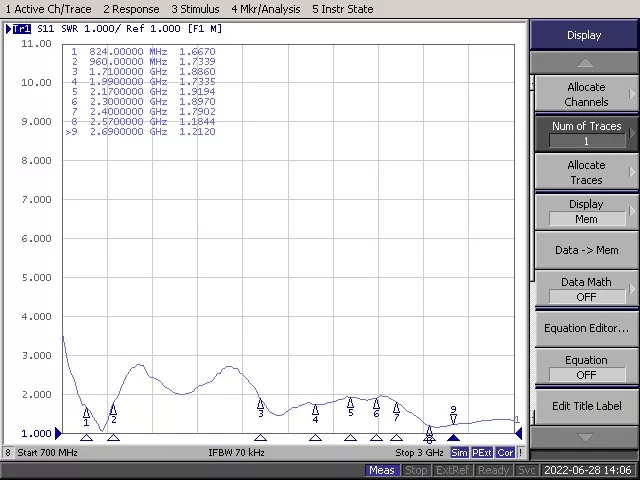

Tacaíonn sé le prótacail ilchumarsáide lena n-áirítear 4G/5G, WiFi lánbhanda, Bluetooth, GPS/GNSS, LoRa, agus antenna FPC aon-sliseanna NFC.A is féidir le bannaí minicíochta ó 700 MHz go 2700 MHz a chlúdach - nó fiú níos leithne.

Dearadh éadrom

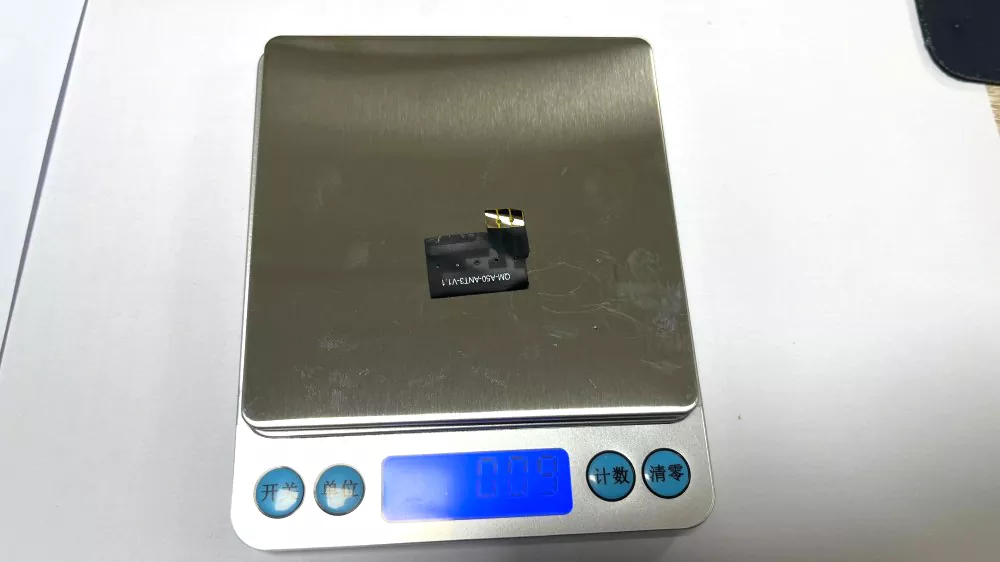

Tá meáchan antenna FPC níos lú ná 1 ghram. Níos éadroime ná 50% níos éadroime ná antennas miotail traidisiúnta.I gcás táirgí atá íogair ó thaobh meáchain cosúil le gléasanna inchaite agus drones, is iad antennas FPC an rogha is fearr.

Réidh le húsáid díreach as an mbosca, éasca le chéile.

Gnéithe tacaíocht ghreamaitheacha 3M 300LSE caighdeánach le haghaidh cóimeála tapa craiceann agus bata i 2 nóiméad. Ar fáil le IPEX, U.FL, MHF4, agus roghanna cónascaire eile.

Nótaí Tábhachtacha maidir le Suiteáil Antenna

1. Coinnigh Amach ó Dromchlaí Miotail

Ná shuiteáil an t-antenna go díreach ar dhromchlaí miotail nó gar dóibh, toisc go bhféadfadh sé seo tionchar a imirt ar mheaitseáil impedance, an patrún radaíochta a athrú, agus éifeachtacht iomlán antenna a laghdú.

2. Seachain Lúbthachta Iomarcach

Ná ró-lùbadh nó fillte an t-antenna le linn na suiteála, toisc go bhféadfadh dífhoirmiúchán iomarcach damáiste a dhéanamh don seoltóir inmheánach agus tionchar diúltach a imirt ar fheidhmíocht RF.

3. Suiteáil Slán a chinntiú

Deisigh an t-antenna go daingean agus go cothrom le linn na suiteála chun dífhoirmiúchán a chosc a d'fhéadfadh tionchar a bheith aige ar fheidhmíocht radaíochta agus ar chobhsaíocht comhartha.

4. Imréiteach Dóthain Timpeall an Antenna a Chothabháil

Coinnigh imréiteach 5 mm ar a laghad os cionn agus ar an dá thaobh den antenna. Seachain comhpháirteanna miotail, rianta comhartha ardluais, nó limistéir mhóra copair a chur in aice leis an antenna chun an fheidhmíocht is fearr a chinntiú.

5. Déileáil le Cúram Le linn Tionóil

Cé go bhfuil struchtúr solúbtha ag an antenna, tá neart meicniúil teoranta ag an ábhar FPC. Seachain tarraingt, casadh nó tionchar iomarcach le linn suiteála agus cóimeála.

6. Stóráil i dTimpeallacht Thirim

Seachain an t-antenna a stóráil i dtimpeallachtaí ardteochta nó ard-taise. Coinnigh an táirge tirim chun feidhmíocht leictreach cobhsaí agus iontaofacht fhadtéarmach a choinneáil.

Rialú Cáilíochta agus Tástáil

Cuireann Qianmu Communications bainistíocht dhian ar cháilíocht i bhfeidhm ar fud an phróisis déantúsaíochta ar fad, a chlúdaíonn cigireacht amhábhar, monatóireacht ar tháirgeadh, agus tástáil táirgí críochnaithe.

Iniúchadh Ábhar Isteach

Déantar iniúchadh cáilíochta dian ar gach ábhar a thagann isteach, lena n-áirítear foshraitheanna FPC, scragall copair, greamacháin agus nascóirí, chun iontaofacht agus comhsheasmhacht a chinntiú.

Cigireacht Optúil AOI

Úsáidtear Cigireacht Optúil Uathoibrithe (AOI) chun cruinneas ródaithe ciorcaid antenna, cáilíocht comhpháirteach solder, agus cuma an táirge a fhíorú chun lochtanna déantúsaíochta a chosc.

Tástáil Feidhmíochta RF

Déantar príomh-pharaiméadair RF, lena n-áirítear cóimheas tonn seasamh voltais (VSWR), gnóthachan, agus patrún radaíochta, a thástáil i dtimpeallacht ghairmiúil seomra dorcha chun a chinntiú go gcomhlíonann feidhmíocht antenna na ceanglais.

Tástáil Iontaofachta Comhshaoil

Déantar tástálacha iontaofachta éagsúla ar na antennas, lena n-áirítear tástálacha rothaíochta teocht ard agus íseal, tástálacha taise, tástálacha beatha lúbthachta, agus meastóireachtaí comhshaoil ​​eile.

Bainistiú Comhsheasmhachta Baisc

Cinntíonn rialú dochta táirgeachta feidhmíocht chomhsheasmhach agus cáilíocht chobhsaí ar fud gach baisc táirge.

Taithí Ghairmiúil Déantúsaíochta Antenna

Le breis is fiche bliain, tá Qianmu Communications tiomanta don tionscal antenna teirminéil, ag díriú ar T&F, táirgeadh agus díolachán antennas críochfoirt cumarsáide gan sreang. Úsáidtear ár gcuid táirgí go forleathan i bhfeistí cumarsáide soghluaiste, lena n-áirítear fóin chliste, táibléad, córais íocaíochta soghluaiste, drones, feistí muirir gan sreang, gluaisteán, stáisiúin bonn, agus gléasanna inchaite.

Conas Antenna FPC a Roghnú

1. Deimhnigh an minicíocht oibriúcháin

Sainaithin na teicneolaíochtaí gan sreang a theastaíonn ó do ghléas, amhail 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa, nó NFC. Roghnaigh antenna a thacaíonn le gach banda minicíochta riachtanach.

2. Déan measúnú ar an spás suiteála atá ar fáil

Tomhais an spás atá ar fáil taobh istigh den fheiste, lena n-áirítear fad, leithead, agus suíomh suiteála. A bhuíochas dá struchtúr solúbtha agus toisí inoiriúnaithe, tá antennas FPC oiriúnach go maith le haghaidh imfháluithe dlúth nó neamhrialta.

3. Fíoraigh an cineál cónascaire RF

Seiceáil an cónascaire RF a úsáidtear ar an PCB, mar shampla IPEX, U.FL, nó MHF4. Ní mór don chónascaire antenna a mheaitseáil le comhéadan an mhodúil chun feidhmíocht RF iontaofa a chinntiú.

4. Athbhreithniú a dhéanamh ar pharaiméadair RF eochair

· Gnóthachan: Roghnaigh gnóthachan cuí bunaithe ar an timpeallacht feidhmchláir agus suiteála.

· VSWR: Moltar luach faoi bhun 2.0 go ginearálta le haghaidh dea-mheaitseála impedance.

· Éifeachtúlacht: Cuidíonn éifeachtacht níos airde le feidhmíocht tarchurtha agus íogaireacht glacadóra a fheabhsú.

· Impedance: Is é 50Ω an impedance RF caighdeánach agus ba cheart go mbeadh sé ag teacht leis an modúl RF.

5. Smaoinigh ar roghanna saincheaptha

Mura gcomhlíonann táirgí caighdeánacha do riachtanais dearaidh, roghnaigh monaróir antenna FPC a sholáthraíonn seirbhísí saincheaptha, lena n-áirítear toisí antenna, fad cábla, cineál cónascaire, agus tiúnadh RF.

6. Déan cumas an tsoláthraí a mheas

Roghnaigh soláthróir antenna FPC le córas bainistíochta cáilíochta bunaithe, saineolas innealtóireachta RF, agus cumais déantúsaíochta iontaofa chun cáilíocht táirgí comhsheasmhach agus soláthar fadtéarmach a chinntiú.

CCanna

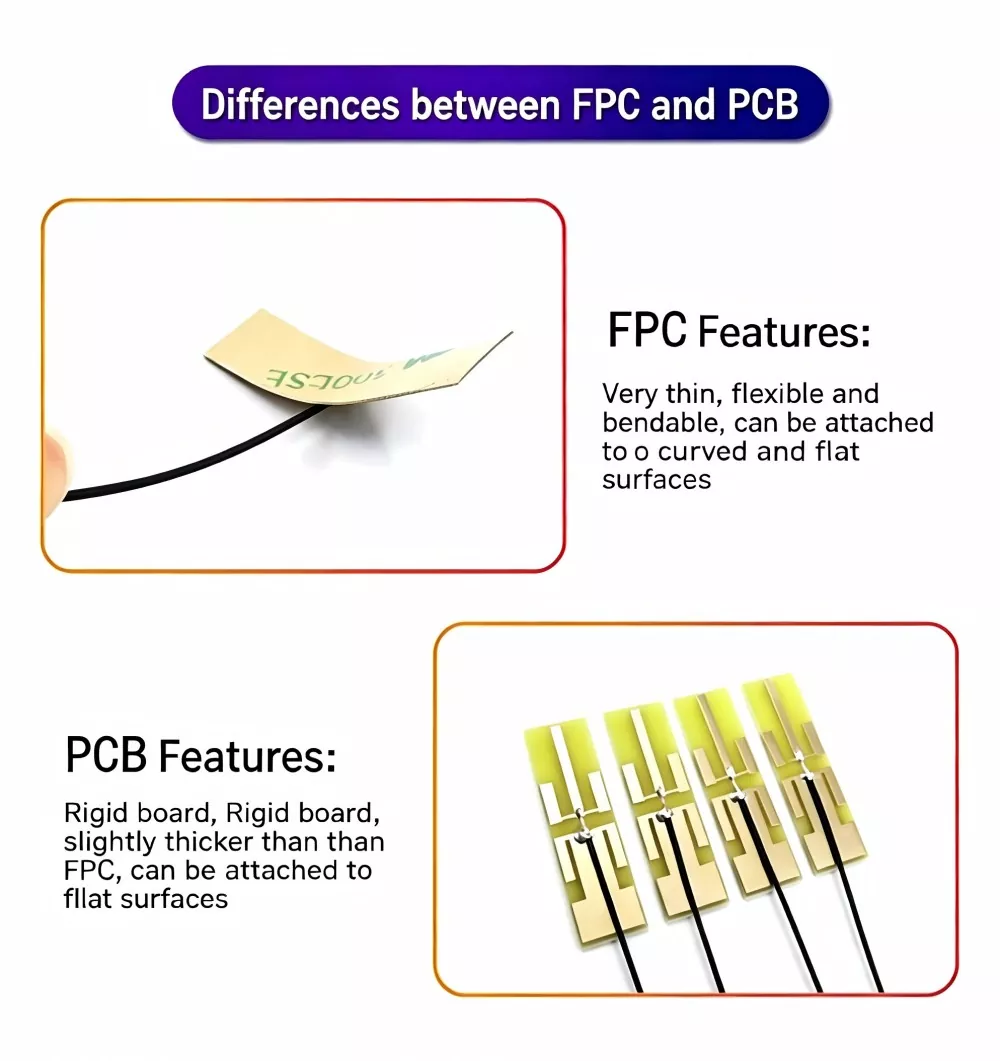

C1: Conas a roghnaíonn tú idir antenna FPC agus antenna PCB?

A: FPC solúbtha agus lúbtha, oiriúnach le feistiú i spásanna cúnga cuartha - is fearr le haghaidh feistí éadroma, tanaí. PCB docht, oiriúnach ach amháin le haghaidh dromchlaí cothrom; roghnaigh an rogha seo má tá do bhuiséad teoranta agus go bhfuil go leor spáis agat.

C2: Cé na bannaí minicíochta a thacaíonn antenna FPC?

A: Clúdaíonn antennas FPC Qianmu Communication minicíochtaí ó 13.56 MHz NFC go 6 GHz 5G, ag tacú le teicneolaíochtaí gan sreang lena n-áirítear 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa, agus ZigBee.

C3: Cad é teocht oibriúcháin antenna FPC?

A: -45 ℃ go +85 ℃, a chomhlíonann caighdeáin úsáide tionsclaíoch.

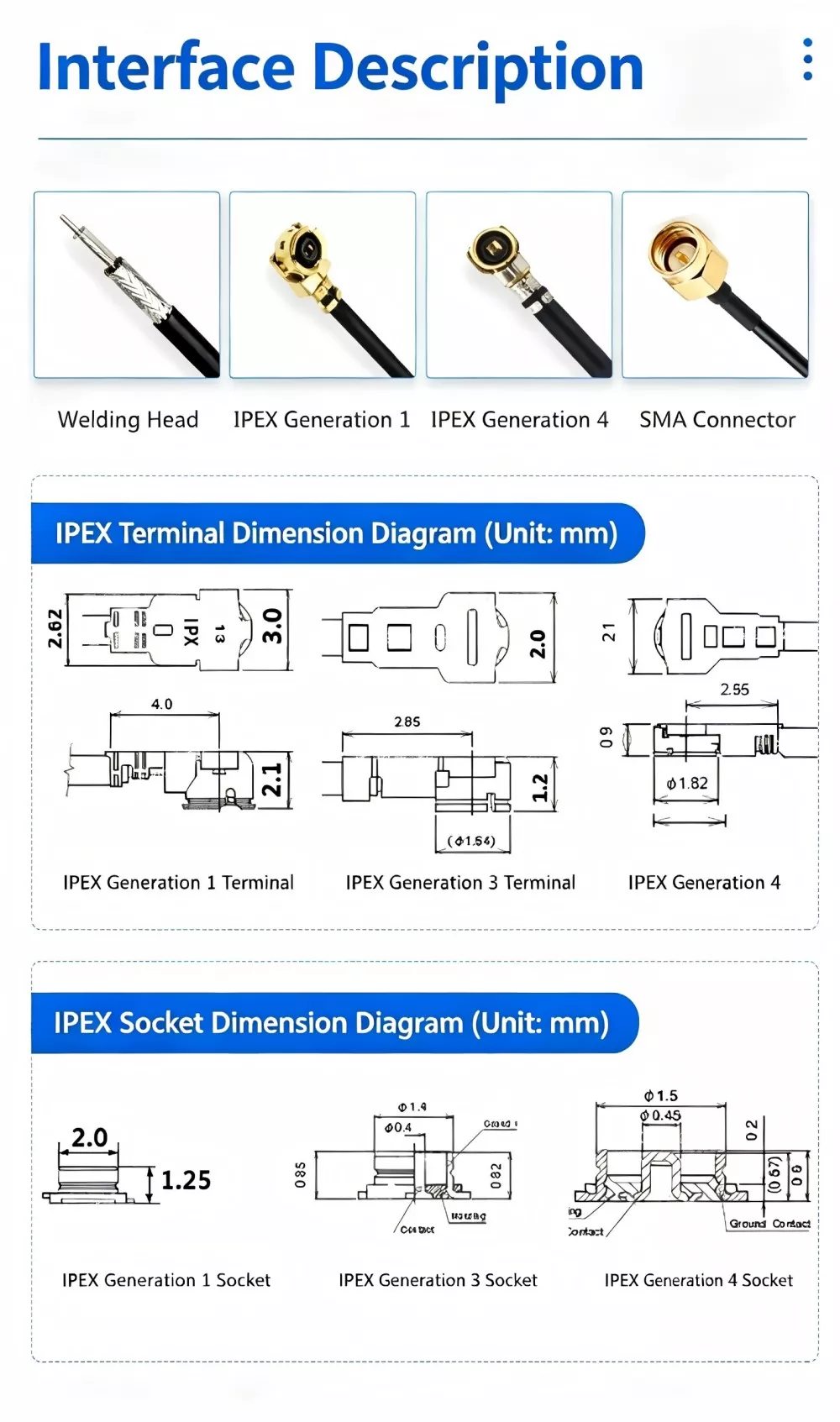

C4: Cad iad na difríochtaí idir nascóirí IPEX, U.FL, agus MHF4?

A: Is cónaisc mionsamhla RF iad go léir, le toisí U.FL > MHF4. Tá an MHF4 níos lú fós agus úsáidtear é go coitianta in iarratais 5G; níl le déanamh ach an cónascaire a roghnú bunaithe ar shonraíochtaí comhéadan do mháthar.

C5: An dtacaíonn sé le saincheaptha bhaisc bheaga?

A: Cuirimid tacaíocht ar fáil agus is féidir linn an próiseas ordaithe iomlán a láimhseáil - ó dhearadh scéime agus fréamhshamhail go dtí táirgeadh ar scála beag agus ar scála mór.
